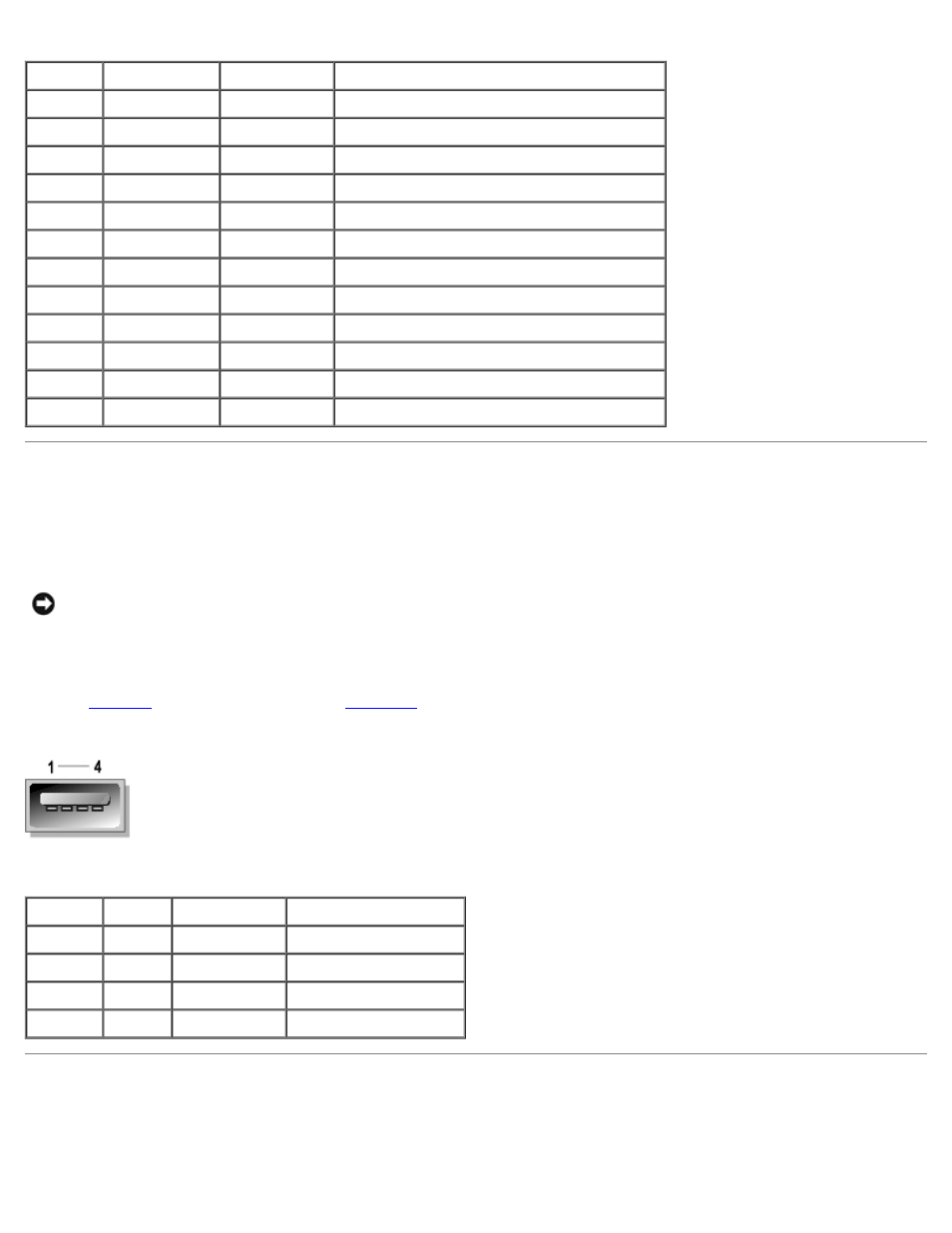

Таблица Б-5. Назначение контактов разъема видео
Контакт Сигнал Ввод/вывод Определение
1 RED Вывод Видео красный
2 GREEN Вывод Видео зеленый
3 BLUE Выход Видео синий
4 NC — Нет соединения
5–8, 10 GND — «Подвешенная» земля
9 VCC — Vcc
11 NC — Нет соединения
12 DDC data out Выход Монитор обнаружил данные
13 HSYNC Выход Синхронизация по горизонтали
14 VSYNC Выход Синхронизация по вертикали
15 DDC clock out Выход Монитор обнаружил сигнал синхронизации
Экран — — Заземление на массу
Разъемы USB
В системе имеется один разъем USB на передней панели управления и два разъема USB на задней панели; они
используются для подключения USB-совместимых устройств. Обычно с USB совместимы периферийные устройства,
например, мыши, клавиатуры и динамики системы.
ВНИМАНИЕ: Не подключайте устройство или комбинацию устройств USB с максимальным током питания более
500 мА на канал при +5 В. Подключение устройств, превышающих это ограничение, может привести к
выключению портов USB. Максимальные значения номинального тока устройств USB можно найти в
сопроводительной документации на устройства.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов
USB. На рис. Б-7 показан разъем USB, а в тaбл. Б-6 — назначение контактов и интерфейсные сигналы разъема USB.
Pисунок Б-7. Номера контактов разъема USB
Таблица Б-6. Назначение контактов разъема USB
Контакт Сигнал Ввод/вывод Определение
1 Vcc — Напряжение питания
2 DATA- Ввод/вывод DATA
3 DATA+ Ввод/вывод DATA
4 GND — «Подвешенная» земля
Разъемы встроенных контроллеров сетевого интерфейса
В системе имеются два встроенных контроллера сетевого интерфейса (NIC) 10/100/1000–Мб/с. Контроллеры сетевого
интерфейса 10/100/1000-Мб/с обеспечивают более быстрое взаимодействие между серверами и рабочими станциями и
