Dell PowerVault 775N (Rackmount NAS Appliance) - Инструкция (Страница 7)

Более подробную информацию о сообщениях о состоянии на экране ЖК-дисплея см. в Руководстве по установке и
поиску и устранению неисправностей.
Элементы задней панели

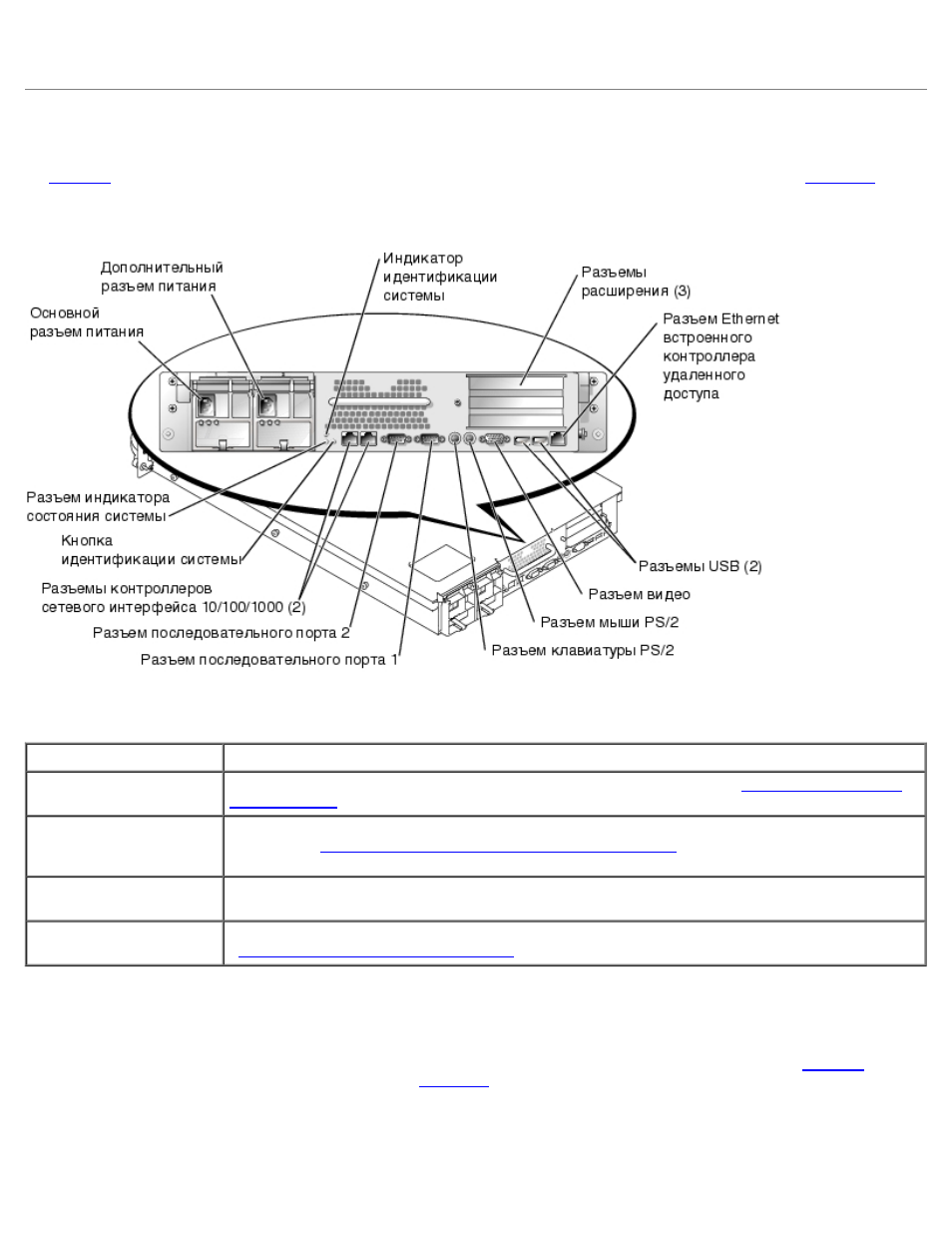

На рис. 1-4 показаны элементы, расположенные на задней панели. Элементы задней панели описаны в тaбл. 1-6 .
Pисунок 1-4. Элементы задней панели
Таблица 1-6. Элементы задней панели
Компонент Описание
Индикаторы блоков
питания
Обеспечивают выдачу информации о состоянии питания (см. табл. « Сигналы индикаторов
блока питания »).
Индикаторы
контроллеров сетевого
интерфейса
Обеспечивают выдачу информации о состоянии контроллеров сетевого интерфейса (см.
подраздел « Индикаторы контроллеров сетевого интерфейса »).
Разъем индикатора
состояния системы
Обеспечивает подключение индикатора, обеспечивающего выдачу информации о работе
системы в нормальном режиме или о необходимости вмешательства администратора.
Кнопка идентификации
системы
Используется для идентификации конкретной системы (подробнее см. в разделе
« Индикаторы идентификации системы »).
Индикатор блока питания
Каждый блок питания с возможностью горячей замены оборудован индикаторами, которые обеспечивают выдачу
информации о состоянии напряжения питания, сбоях и наличии переменного напряжения питания (см. рис. 1-5 ).
Сигналы индикаторов блока питания перечислены в тaбл. 1-7 .
Pисунок 1-5. Индикаторы блока питания
