разветвительным адаптером PS/2 для подключения клавиатуры и мыши к разъему PS/2 или используйте
клавиатуру PS/2 и мышь USB.
Драйвер мыши предоставляет мыши приоритет на обслуживание микропроцессором, выдавая запрос IRQ12 при
перемещении мыши. Кроме того, драйвер передает данные мыши в прикладную программу, управляемую мышью.
Разъем клавиатуры
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
клавиатуры. На рис. Б-4 показаны номера контактов разъема клавиатуры. В тaбл. Б-2 указаны назначение контактов и
интерфейсные сигналы разъема клавиатуры на задней панели. В тaбл. Б-3 описано назначение контактов
совмещенного разъема клавиатуры/мыши на передней панели.

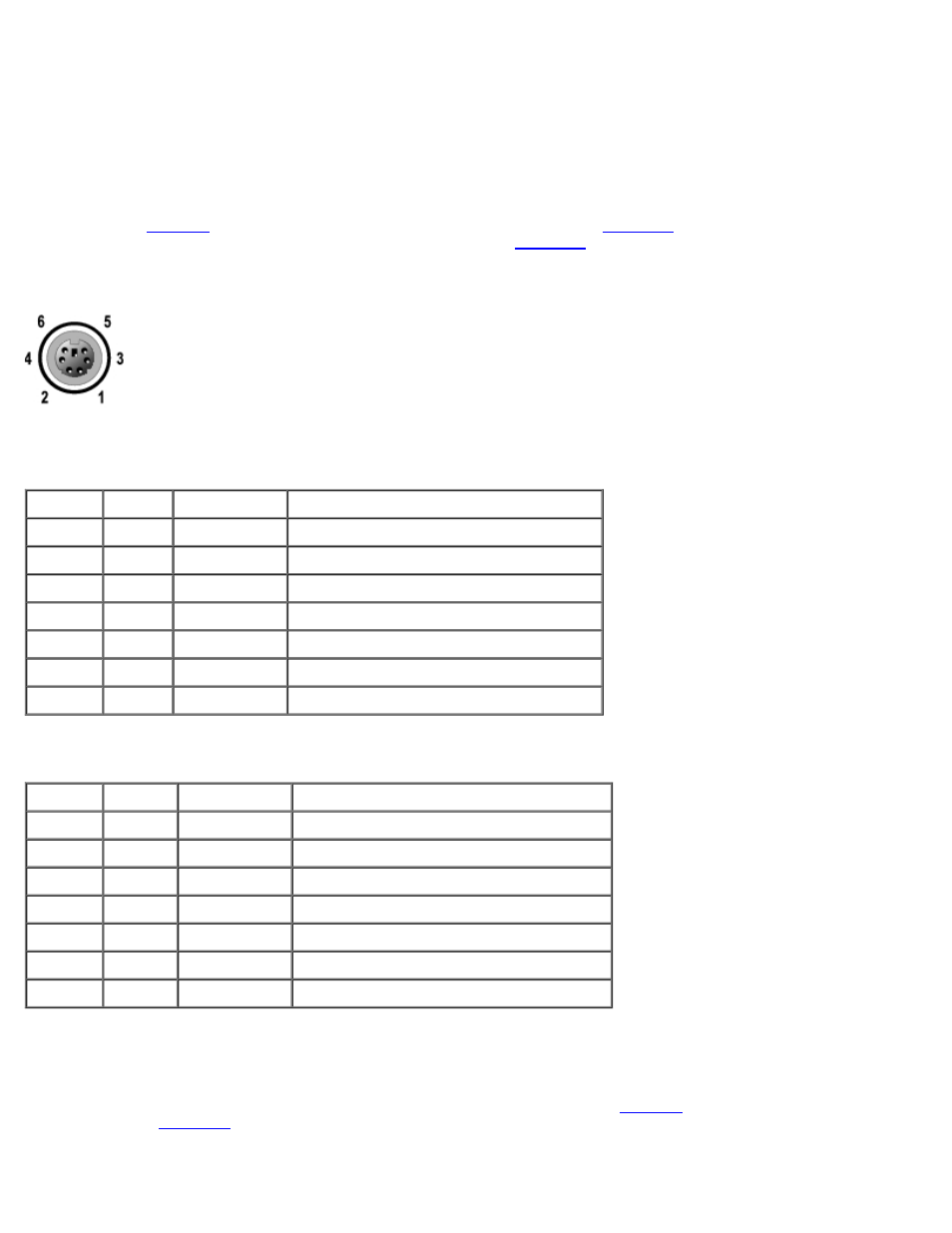

Pисунок Б-4. Номера контактов разъема клавиатуры
Таблица Б-2. Назначение контактов разъема клавиатуры (Задняя панель)
Контакт Сигнал Ввод/вывод Определение
1 KBDATA Ввод/вывод Данные клавиатуры
2 NC — Нет соединения
3 GND — «Подвешенная» земля
4 FVcc — Напряжение питания с предохранителем
5 KBCLK Ввод/вывод Синхронизация клавиатуры
6 NC — Нет соединения
Экран — — Заземление на массу
Таблица Б-3. Назначение контактов совмещенного разъема
клавиатуры/мыши (передняя панель)
Контакт Сигнал Ввод/вывод Определение
1 KBDATA Ввод/вывод Данные клавиатуры
2 MSDATA Ввод/вывод Данные мыши
3 GND — «Подвешенная» земля
4 FVcc — Напряжение питания с предохранителем
5 KBCLK Ввод/вывод Синхронизация клавиатуры
6 MSCLK Ввод/вывод Синхронизация мыши
Экран — — Заземление на массу
Разъем мыши
Далее приведена информация о контактах разъема мыши. При переконфигурировании оборудования может
потребоваться информация о номерах контактов и сигналах разъема мыши. На рис. Б-5 показаны номера контактов
разъема мыши. В тaбл. Б-4 указаны назначение контактов и интерфейсные сигналы разъемы мыши.
Pисунок Б-5. Номера контактов разъема мыши
