Последовательные порты
Для встроенных последовательных портов используются 9-контактные миниатюрные разъемы типа D-sub на задней
панели. Эти порты поддерживают такие устройства как внешние модемы, принтеры, плоттеры и мыши, для которых
необходима последовательная передача данных (передача данных по одному биту в один момент времени по одной
линии).
В большинстве программ термин COM (для коммуникаций) с последующим числом используется для обозначения
последовательного порта (например, COM1 или COM2). По умолчанию встроенные последовательные порты системы
имеют обозначения COM1 и COM2.
Разъем последовательного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
показаны номера контактов разъема последовательного порта, а в
тaбл. Б-1
—
назначение контактов и интерфейсные сигналы разъема последовательного порта.

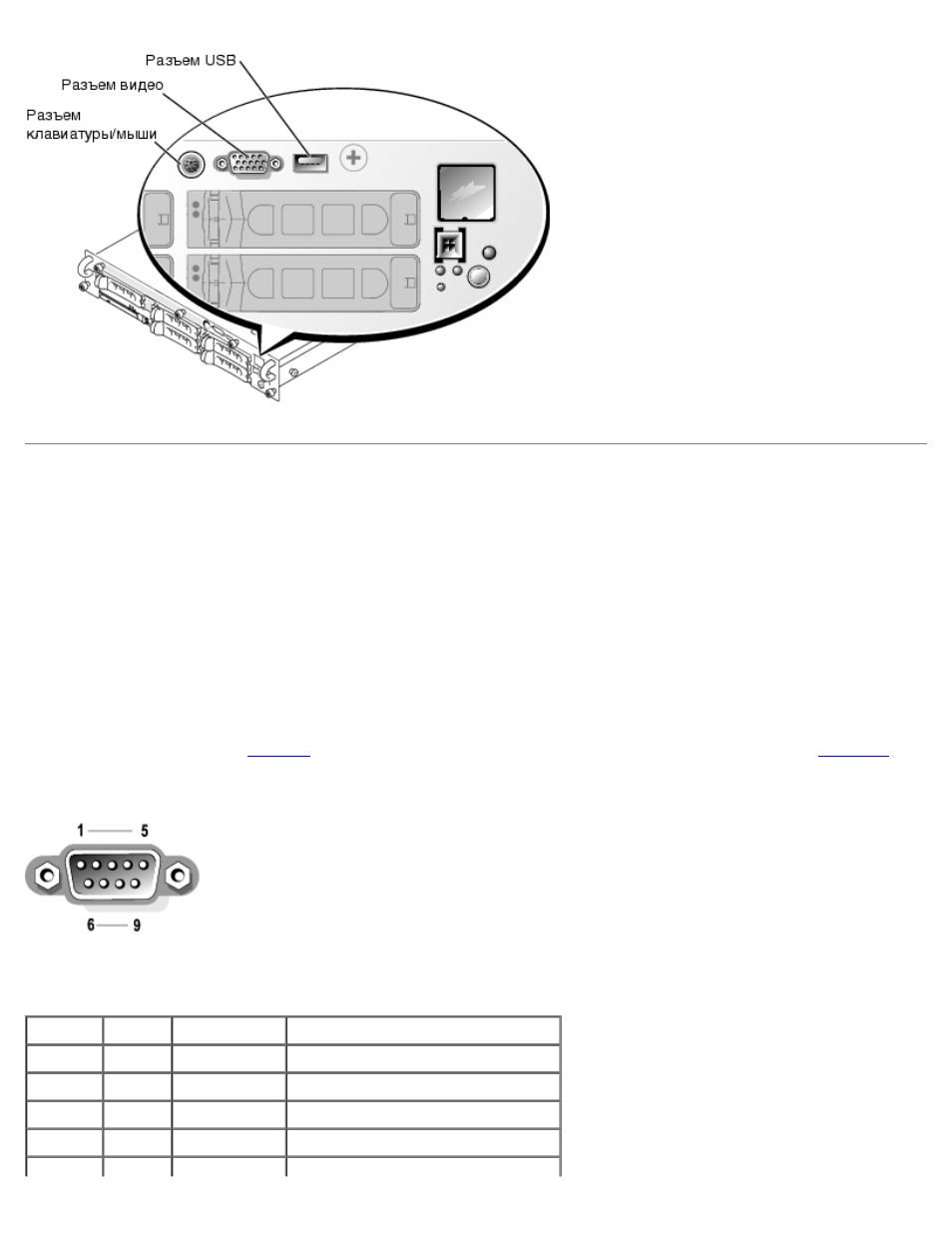

Pисунок Б-3. Номера контактов разъемов последовательных портов
Таблица Б-1. Назначение контактов разъема последовательного порта
Контакт Сигнал Ввод/вывод Определение
1
DCD
Ввод
Детектирование данных и несущей
2
SIN
Ввод
Последовательный ввод
3
SOUT
Вывод
Последовательный вывод
4
DTR
Вывод
Терминал готов к передаче данных
