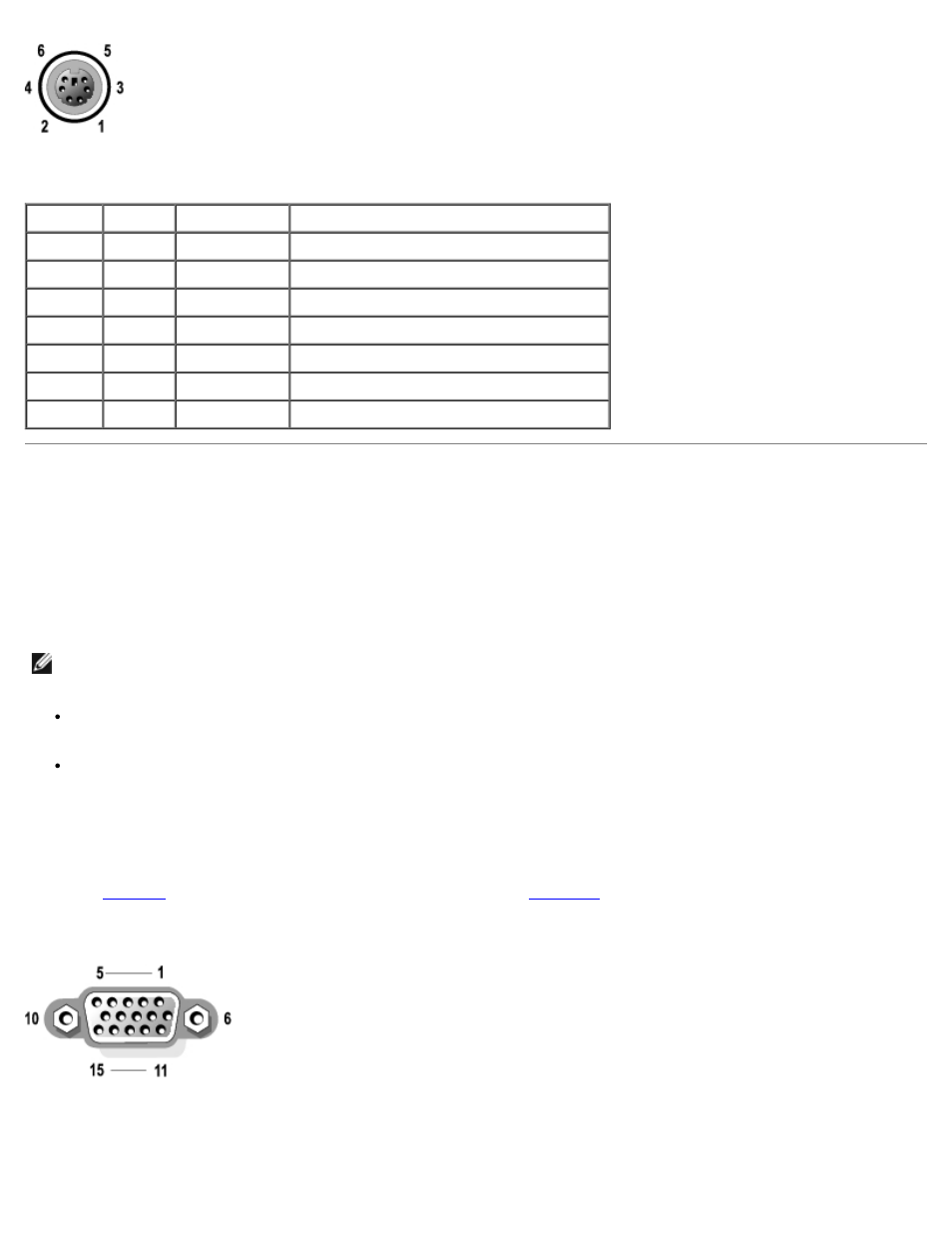

Таблица Б-4. Назначение контактов разъема мыши (задняя панель)
Контакт Сигнал Ввод/вывод Определение
1
MSDATA Ввод/вывод
Данные мыши
2
NC
—
Нет соединения
3
GND
—
«Подвешенная» земля
4
FVcc
—
Напряжение питания с предохранителем
5
MSCLK
Ввод/вывод
Синхронизация мыши
6
NC
—
Нет соединения
Экран
—
—
Заземление на массу
Разъемы видео
Для подключения VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой
плотности типа D-sub на передней и задней панелях. Видеосхема на системной плате обеспечивает синхронизацию
сигналов, управляющих красной, зеленой и синей электронными пушками в мониторе.
Основные принципы
ПРИМЕЧАНИЕ:
При подключении монитора к разъему на передней панели разъемы клавиатуры, мыши и
видеоразъем, расположенные на задней панели, выключаются.
В системе предусмотрены два видеоразъема, по одному на задней и передней панели. При подключении
монитора к разъему на передней панели видеоразъем на задней панели выключается.
Клавиатура и мышь должны подключаться к той же панели, что и монитор. Например, если монитор подключен к
разъему видео на передней панели, клавиатура и мышь также должны подключаться к разъему клавиатуры/мыши
на передней панели. Это разъем стандарта PS/2, по умолчанию он используется для подключения клавиатуры.
Для подключения клавиатуры и мыши к совмещенному разъему на передней панели используйте
разветвительный кабель.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
показаны номера контактов разъема видео, а в
тaбл. Б-5
описаны назначение контактов и
интерфейсные сигналы разъема видео.
Pисунок Б-6. Номера контактов разъема видео
