Port trunking, Port mirroring, Страница port trunking – Инструкция по эксплуатации Dell PowerConnect 3048
Страница 43: Страница port mirroring
Страница

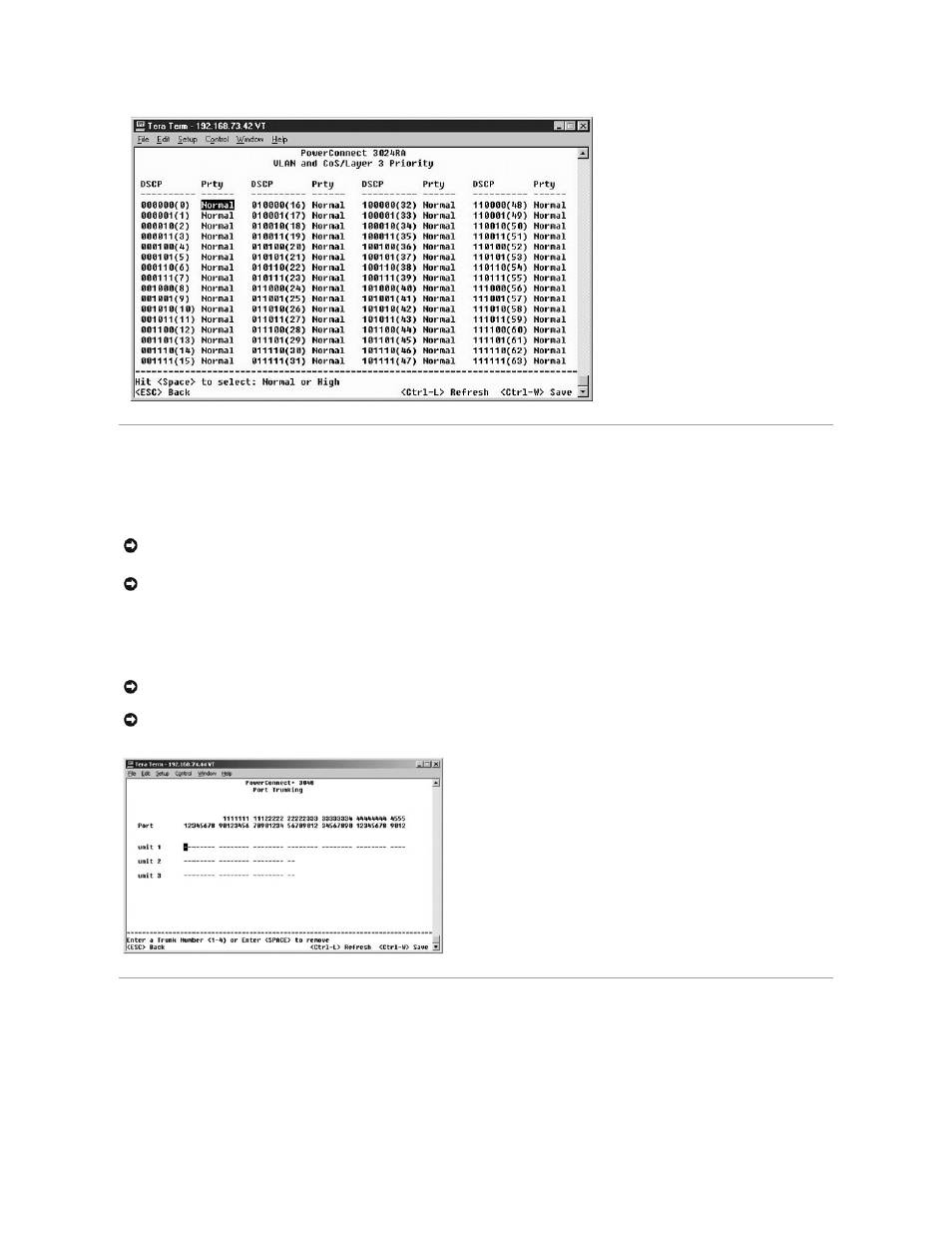

Port Trunking
На странице
Port Trunking (Транкинг портов) можно создать несколько каналов между коммутаторами, которые работают как один виртуальный
составной канал
. Одновременно можно создать до четырех транков, у каждого из которых до восьми портов. В транк могут входить только порты с
одинаковой скоростью
. Порты 10/100 Fast Ethernet и Gigabit Ethernet не могут принадлежать к одному и тому же транку.
Чтобы добавить порт к транку
, нажимайте переключатель под номером порта до тех пор, пока не появится номер нужного транка.
С помощью кнопок со стрелками перейдите в таблице к точке пересечения порта и транка
, которую нужно изменить. Для включения или выключения
транкинга нажмите клавишу пробела
.
Страница
Port Mirroring
Меню
Port Monitoring (Дублирование портов) позволяет следить за трафиком конкретного порта. Коммутатор может контролировать трафик, идущим
только в одном направлении
: исходящий или входящий. Когда включено дублирование портов, весь передаваемый или получаемый трафик
дублируемого порта передается на дублирующий порт
.
Доступны следующие настройки
:
l
Port Mirroring – Включение и выключение дублирования портов.
ЗАМЕЧАНИЕ
.
В транки
Fast Ethernet могут входить только порты из одного 8-портового кластера: порты с 1 по 8, c 9 по 16, c 17 по 24, c 25 по
32, c 33 по 40 или c 41 по 48.
ЗАМЕЧАНИЕ
.
Встроенные порты
10/100/1000BASE-T не могут входить в один транк с портами GBIC.
ЗАМЕЧАНИЕ
.
Все порты транка должны работать в дуплексном режиме
.
ЗАМЕЧАНИЕ
.
У всех портов
, входящих в транк, должны быть одинаковые настройки VLAN и CoS.
