Страница 4: Веб -интерфейс
Порты
10/100
Порты
10/100/1000
Порты мини
-GBIC

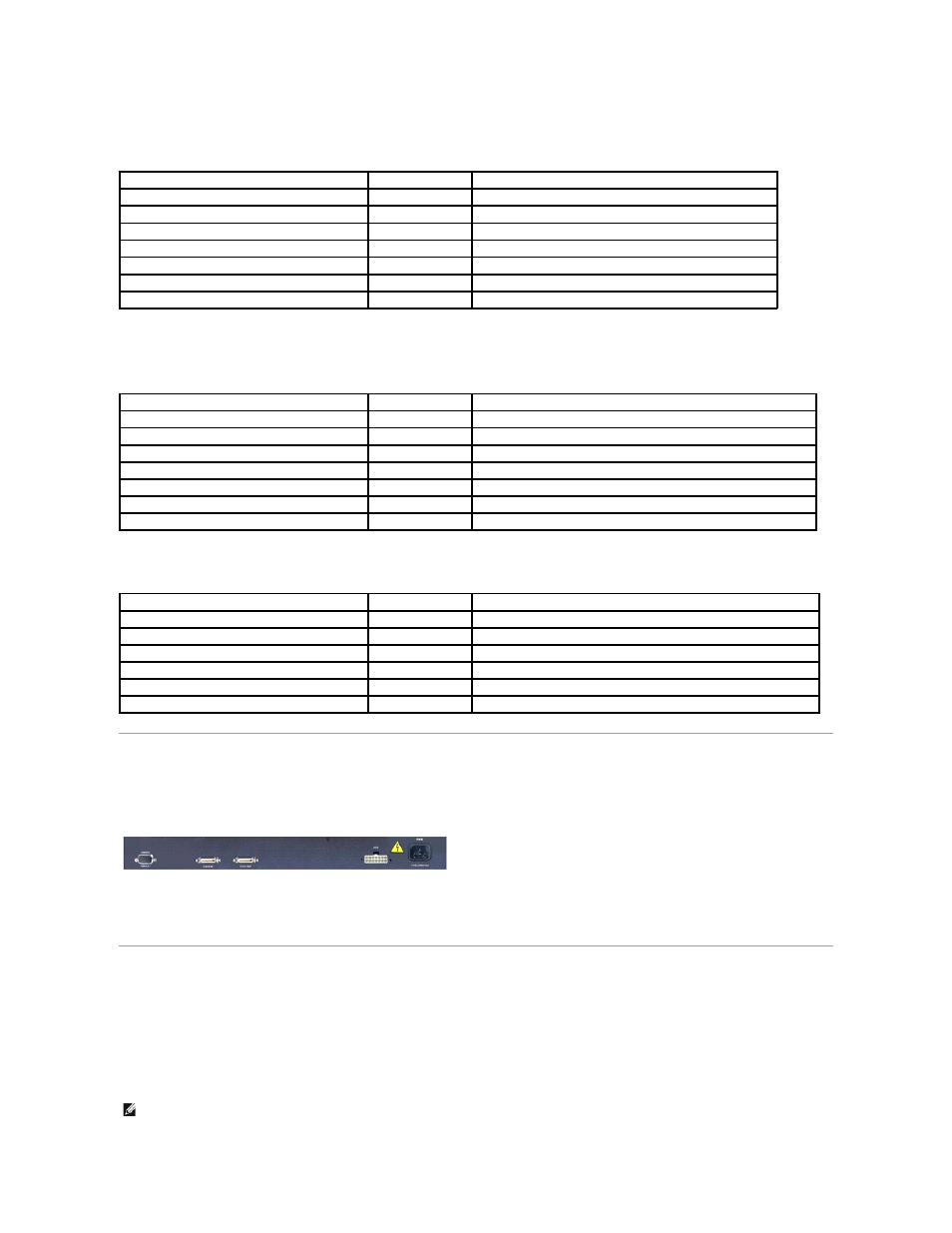

Описание задней панели
На задней панели системы установлены порты
Gigabit Stacking и розетка питания переменного тока.
Розетка питания переменного тока
Коммутатор автоматически регулирует настройку питания в соответствии с любым напряжением в диапазоне
90 – 240 В переменного тока.
Управление
В следующих разделах описаны методы управления коммутатором
.
Веб
-интерфейс
После успешной установки коммутатора можно настраивать его
, следить за индикаторами и выводить на экран в графическом формате статистику,
используя браузер
, например Netscape Navigator версии 4.0 или выше или Microsoft® Internet Explorer версии 4.01 или выше.
Link/Act Mode (Канал связи/активность)
Выключен
Соединение со скоростью
10 Мбит/с не установлено.
Постоянный зеленый
Соединение установлено.
Мигающий зеленый
Передача данных на порт
.
Speed Mode (Скоростной)
Выключен
Установлено соединение со скоростью
10 Мбит/с или нет связи.
Постоянный зеленый
Соединение со скоростью 100 Мбит/с установлено.
Duplex/Collision Mode (Дуплексный режим/коллизии) Выключен
Порт работает в полудуплексном режиме или нет связи
.
Постоянный зеленый
Порт работает в дуплексном режиме.
Мигающий зеленый
Порт работает в полудуплексном режиме
, и возникла коллизия.
Link/Act Mode (Канал связи/активность)
Выключен
Соединение со скоростью
10/100/1000 Мбит/с не установлено.
Постоянный зеленый
Соединение установлено.
Мигающий зеленый
Передача данных на порт
.
Speed Mode (Скоростной)
Выключен
Установлено соединение со скоростью
10 или 100 Мбит/с или нет связи.
Постоянный зеленый
Соединение со скоростью 1000 Мбит/с установлено.
Duplex/Collision Mode (Дуплексный режим/коллизии) Выключен
Порт работает в полудуплексном режиме или нет связи
.
Постоянный зеленый
Порт работает в дуплексном режиме.
Мигающий зеленый
Порт работает в полудуплексном режиме
, и возникла коллизия.
Link/Act Mode (Канал связи/активность)
Выключен
На порте мини
-GBIC соединение не установлено.
Постоянный зеленый
На порте мини-GBIC соединение установлено.
Мигающий зеленый
Порт активен
.
Speed Mode (Скоростной)
Выключен
Нет связи
.
Постоянный зеленый
На порте мини-GBIC установлено соединение со скоростью 1000 Мбит/с.
Duplex/Collision Mode (Дуплексный режим/коллизии) Выключен
Нет связи
.
Постоянный зеленый
Порт работает в дуплексном режиме и связь есть.
ПРИМЕЧАНИЕ
.
Чтобы получить доступ к коммутатору через браузер
, компьютер должен иметь доступ к коммутатору по протоколу IP.
