Индикаторы на передней панели
На передней панели расположены все порты
Ethernet и индикаторы. Имеется один системный индикатор, один индикатор источника резервного
питания

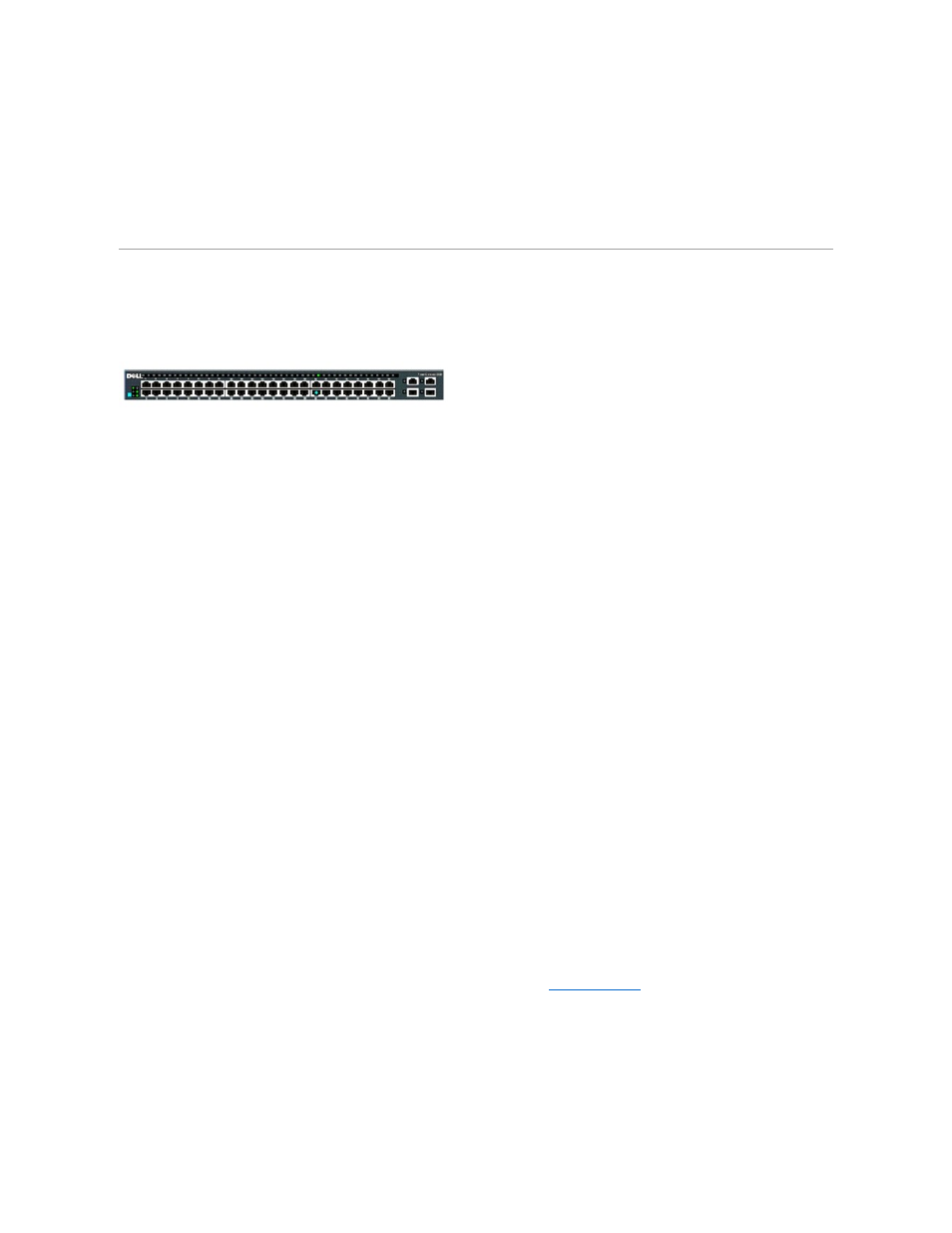

(RPS), один диагностический индикатор и по одному индикатору на каждый порт (см. рисунок).
Системный индикатор
Этот индикатор показывает общее состояние системы
. Индикаторы питания и диагностики указывают следующее.
l
Электропитание
¡
Выключен –
В системе нет питания.
¡
Зеленый –
Основной источник питания работает.
l
Диагностика
¡
Выключен –
В системе нет питания.
¡
Зеленый –
Устройство работает после окончания успешной загрузки.
¡
Оранжевый –
Устройство в режиме загрузки.
¡
Мигающий оранжевый –
Сбой во время загрузки устройства.
Индикатор питания
Индикатор питания показывает общее рабочее состояние системы
:
l
Выключен –
Устройство выключено.
l
Зеленый –
Устройство включено и готово к работе.
l
Желтый –
Устройство работает в режиме загрузки.
l
Мигающий желтый –
Устройство не прошло инициализацию.
Обычная последовательность после включения или перезагрузки системы
: зеленый (инициализация пройдена успешно), желтый (идет загрузка
приложений
) и снова зеленый (система готова).
Индикатор
RPS
Индикатор
RPS показывает рабочее состояние подключенного источника резервного питания. Индикатор может быть в одном из следующих
состояний
:
l
Выключен –
Источник резервного питания не подключен.
l
Зеленый –
Источник резервного питания работает нормально.
l
Красный –
Сбой источника резервного питания.
Порт консоли
Интерфейс консоли доступен через последовательный порт
RS-232 или соединение Telnet. Для порта консоли применяется стандартный нуль-
модемный кабель
. Инструкции по настройке коммутатора с помощью консоли см. в разделе
Интерфейс консоли
.
Индикаторы портов
Каждый порт имеет индикатор
, режим которого можно переключать кнопкой на передней панели. Эта кнопка переключается по следующим
режимам
:
l
Link/Act Mode (Канал связи/активность)
l
Speed Mode (Скоростной)
l
Duplex/Collision Mode (Дуплексный режим/коллизии)
