Страница 23

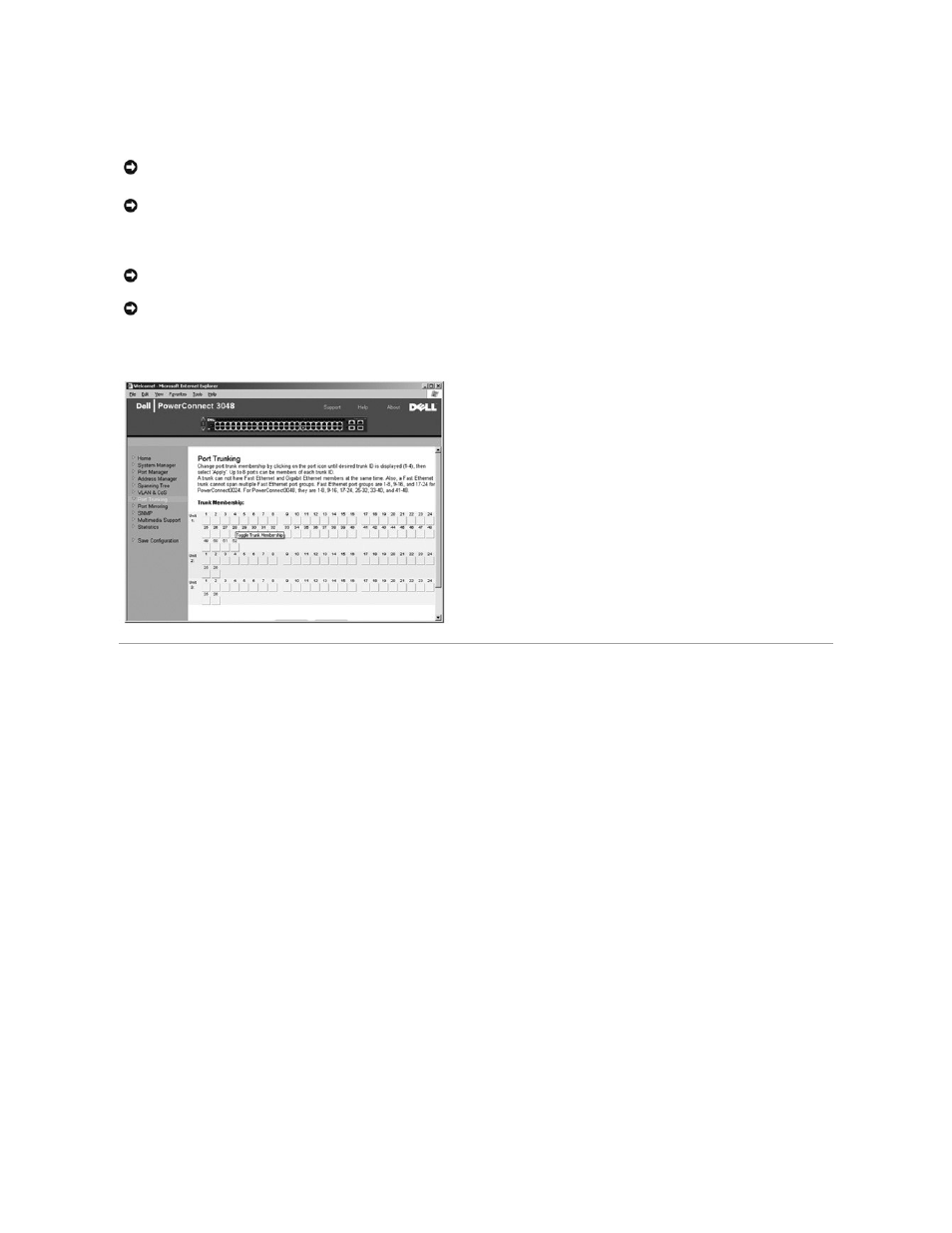

транк
. Для портов 10/100 транки могут формироваться только в пределах одного кластера. Кластер – это группа из 8 портов. Одновременно можно
создать четыре транка
. Связующее дерево воспринимает порты, входящие в транк, как единый виртуальный порт.
Чтобы добавить порт к транку
, нажимайте переключатель под номером порта до тех пор, пока не появится номер нужного транка.
Чтобы сохранить сделанные изменения
, нажмите кнопку Apply. Чтобы вернуть этим полям текущие значения, нажмите кнопку Reload.
Страница
Port Mirroring
На странице
Port Mirroring (Дублирование портов) можно включать и отключать дублирование (зеркалирование) портов. На ней также можно
задавать порт
-источник и порты контроля. Полное дублирование портов облегчает отладку сети.
Доступны следующие настройки
:
l
Port Mirroring is – Включение и отключение дублирования портов.
l
Source Port – Порт-источник, с которого все данные будут дублироваться на порт контроля.
l
Monitor Port – Порт контроля, на который полностью дублируется трафик, поступающий на порт-источник.
Чтобы сохранить сделанные изменения до окончания текущего сеанса
, нажмите кнопку Apply. Чтобы вернуть этим полям текущие значения, нажмите
кнопку
Reload.
ЗАМЕЧАНИЕ
.
В транки
Fast Ethernet могут входить только порты из одного 8-портового кластера: порты с 1 по 8, c 9 по 16, c 17 по 24, c 25 по
32, c 33 по 40 или c 41 по 48.
ЗАМЕЧАНИЕ
.
Встроенные порты
10/100/1000BASE-T не могут входить в один транк с портами GBIC.
ЗАМЕЧАНИЕ
.
Все порты транка должны работать в дуплексном режиме
.
ЗАМЕЧАНИЕ
.
У всех портов
, входящих в транк, должны быть одинаковые настройки VLAN и CoS.
