Главное меню, System manager, Страница system manager – Инструкция по эксплуатации Dell PowerConnect 3048
Страница 32: Страница general info
Если включена защита с помощью пароля
, для начала работы на экране приветствия необходимо ввести пароль. Если защита с помощью паролей
выключена
, на экран будет выведено главное меню, и сразу будет открыт доступ к интерфейсу управления коммутатором. По умолчанию защита с
помощью пароля выключена
. Если она включена, по умолчанию используется пароль switch.

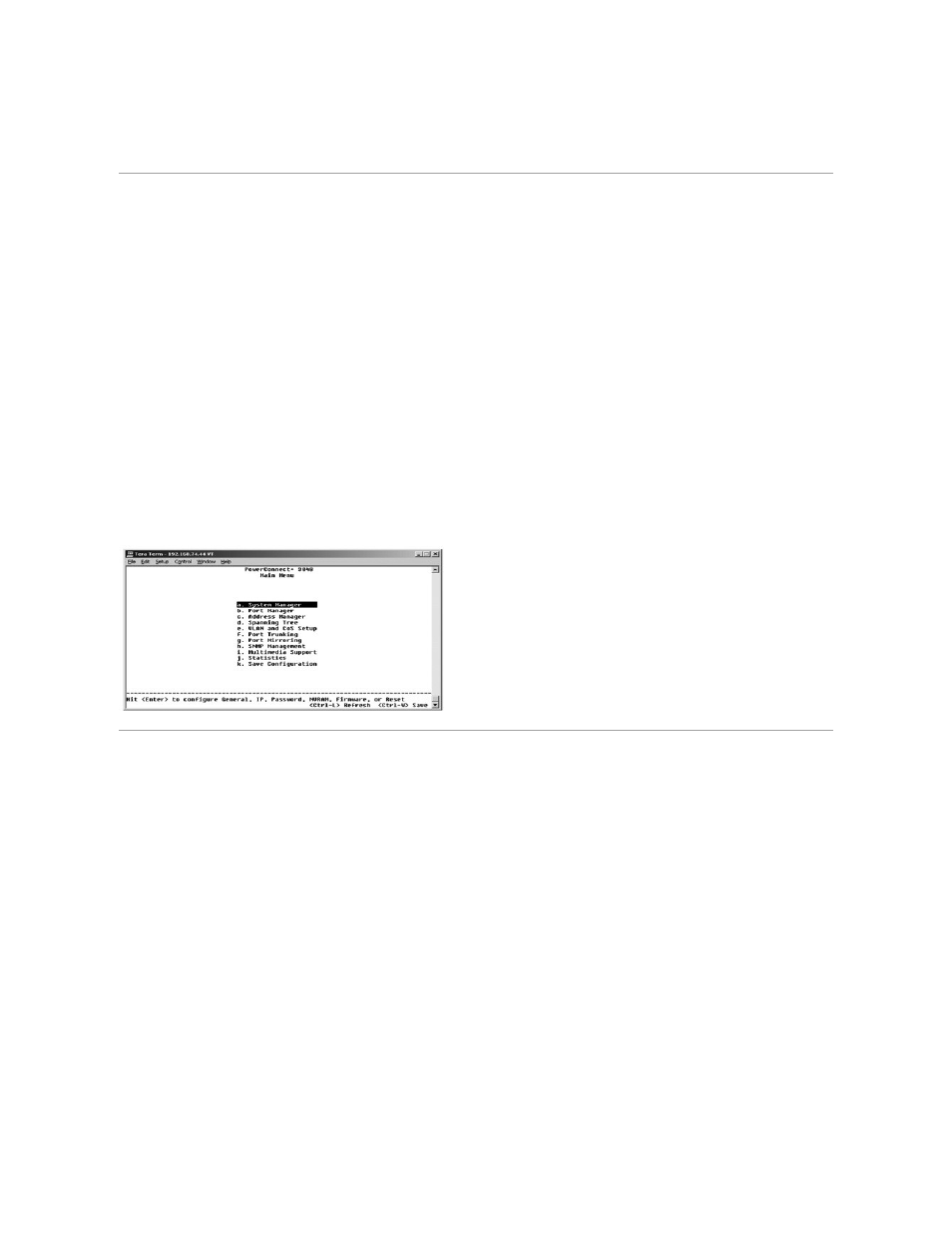

Главное меню
В главном меню
Main Menu выводятся все доступные меню и страницы.
Доступны следующие меню
:
l
System Manager
l
Port Manager
l
Address Manager
l
Страница
Spanning Tree
l
VLAN and CoS Setup
l
Port Trunking
l
Port Mirroring
l
SNMP Management
l
Multimedia Support
l
Statistics
l
Save Configuration
Чтобы выйти из пользовательского интерфейса
, в любой момент сеанса Telnet нажмите клавиши <Ctrl><d>. На экран снова появится окно входа.
Страница
System Manager
Страница
System Manager (Менеджер системы) содержит все параметры системы, необходимые для настройки коммутатора в сети, а также общую
информацию
. На ней находятся следующие меню:
l
General Info – Просмотр информации о системе в целом и основные операции администрирования.
l
IP Settings – Просмотр и редактирование IP-параметров.
l
Security Admin – Выбор идентификации пользователя, включение и выключение защиты с помощью пароля, фильтрация по IP-адресам.
l
Firmware Upgrade (Обновление встроенных программ) – Передача (через протокол TFTP) последней версии встроенного программного
обеспечения для обновления
.
l
Reset – Перезагрузка коммутатора.
Страница
General Info
На экране
"General Info" (Общая информация) приведены следующие сведения:
l
System Description (Описание системы)
l
MAC Address (MAC-адрес)
Также на этой странице есть поля
, которые можно редактировать:
l
System Name (Системное имя)
l
System Contact (Системный контакт)
l
System Location (Местонахождение в системе)
