Осторожно потяните зацеп (при наличии) и установите плату в разъеме. Нажмите вниз и убедитесь, что плата полностью установилась в
разъеме .
8. Установите крепежные винты платы в верхней части держателя платы соответствующего разъема .
9. Аналогично установите дополнительные графические платы .
Подключите дополнительные разъемы питания PCIe от блока питания системы к каждой графической плате. Информацию о подключении
кабелей платы смотрите в документации к плате .
10. Установите разъем NVIDIA SLI поверх двух внешних графических плат. На верхней стороне каждой графической платы с поддержкой SLI
имеется контакт разъема SLI. Надавите на разъемы и убедитесь, что они полностью покрывают контакты разъемов.
11. Если имеется держатель графической платы , разместите его поверх установленных плат и надавите до щелчка.
12. Установите на место крышку компьютера (см. раздел Установка крышки корпуса компьютера ), подключите компьютер и устройства к
электросети и включите их .
Замена плат PCI и PCI Express
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Отсоедините от платы все подключенные кабели .
4. При использовании платы полной длины вывинтите крепежные винты , размещенные в верхней части кожуха вентилятора платы PCI, и снимите
кожух .
5. Открутите крепежный винт платы .
ПРЕДУПРЕЖДЕНИЕ . Необходимо освободить зацеп , чтобы обеспечить посадку платы. Неправильная установка платы может стать
причиной повреждения системной платы .
ПРЕДУПРЕЖДЕНИЕ . Не прокладывайте кабели плат поверх плат или за ними . Если кабели проложены поверх плат, корпус компьютера
может не закрыться . Кроме того, это может повредить оборудование.
ПРЕДУПРЕЖДЕНИЕ . Неправильная установка кабеля питания графического адаптера может привести к ухудшению производительности
графического адаптера .

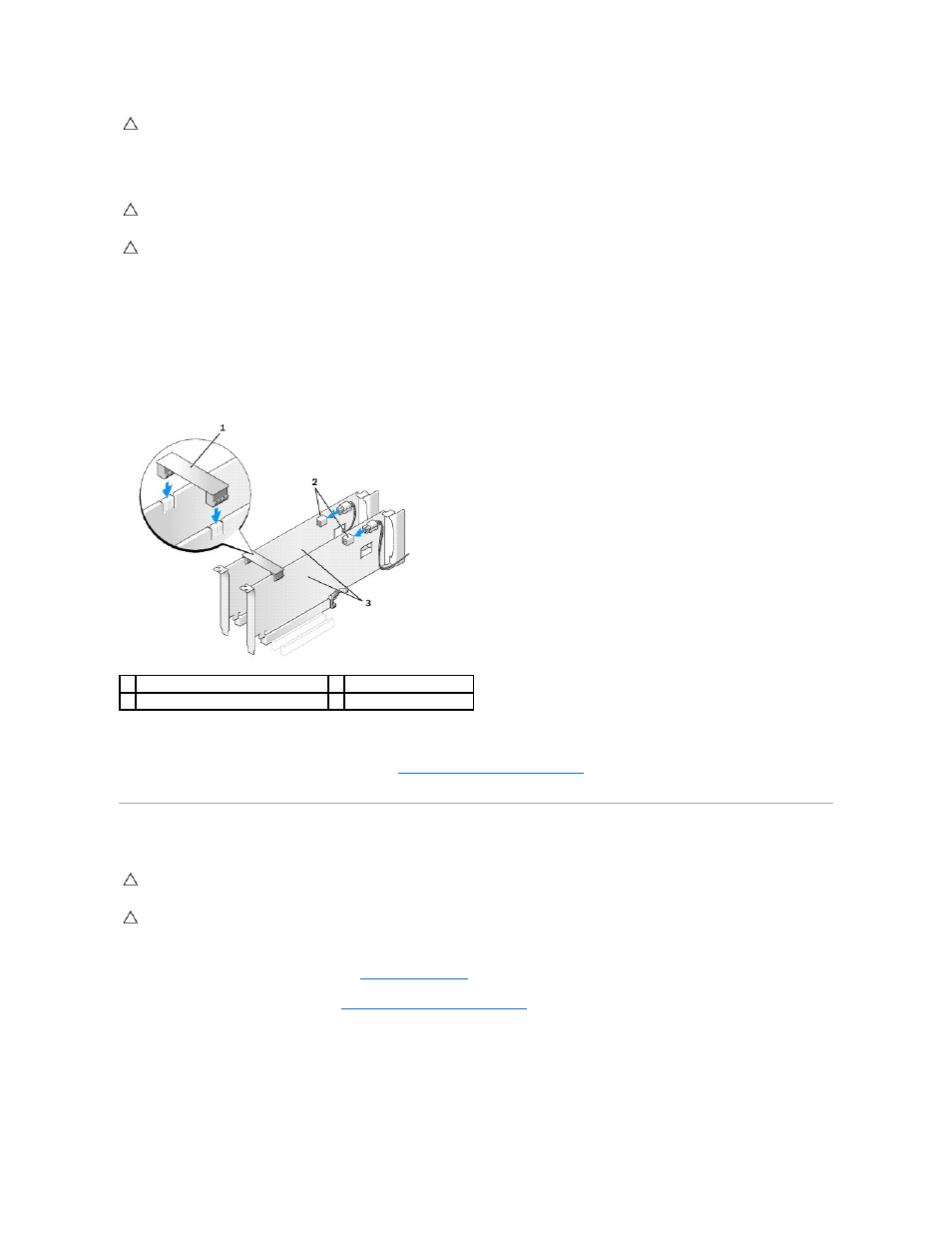

1 Держатель графической платы 2 Разъемы питания (2)
3 Две графические платы PCIe
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда и повреждения внутренних компонентов заземлитесь , используя
антистатический браслет или периодически прикасаясь к некрашеной металлической поверхности корпуса компьютера .
ПРЕДУПРЕЖДЕНИЕ . Если в купленный компьютер установлен графический адаптер PCI, то при установке дополнительных графических
адаптеров извлекать этот адаптер не обязательно ; однако этот адаптер понадобится для поиска и устранения неполадок. Если вы
извлекли плату , положите ее в надежное и безопасное место.
