Замена вентиляторов
Dell™ XPS™ 730/730X Service Manual
Извлечение разъема для карт памяти и кожухов вентилятора процессора
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Вывинтите невыпадающие винты , размещенные в верхней части кожуха, и извлеките кожух из корпуса компьютера.
Замена блока вентилятора разъема для платы
1. Извлеките кожух вентилятора разъема для платы (см. раздел Извлечение разъема для карт памяти и кожухов вентилятора процессора ).
2. Извлеките все полноразмерные платы расширения (см. раздел Замена плат PCI и PCI Express ).
3. Отсоедините кабель вентилятора от разъема FAN_CAGE на системной плате.
4. Выкрутите передний и задний винты на основании каркаса вентилятора .
5. Сдвиньте каркас вентилятора в сторону тыльной части корпуса , чтобы освободить выступы на каркасе.
6. Поднимите каркас и извлеките его из корпуса .
7. Чтобы установить блок вентилятора карт памяти , подключите кабель вентилятора к разъему FAN_CAGE на системной плате (см. раздел Главная
панель ).
8. Совместите выступы на каркасе вентилятора с отверстиями на корпусе . Вставьте выступы и задвиньте каркас в сторону передней части корпуса.
9. Установите винты крепления вентилятора в передней и задней части каркаса вентилятора .
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Во избежание риска поражения электрическим током , получения травм от движущихся лопастей вентилятора или других
неожиданных травм всегда отключайте компьютер от электрической розетки , прежде чем снимать крышку.

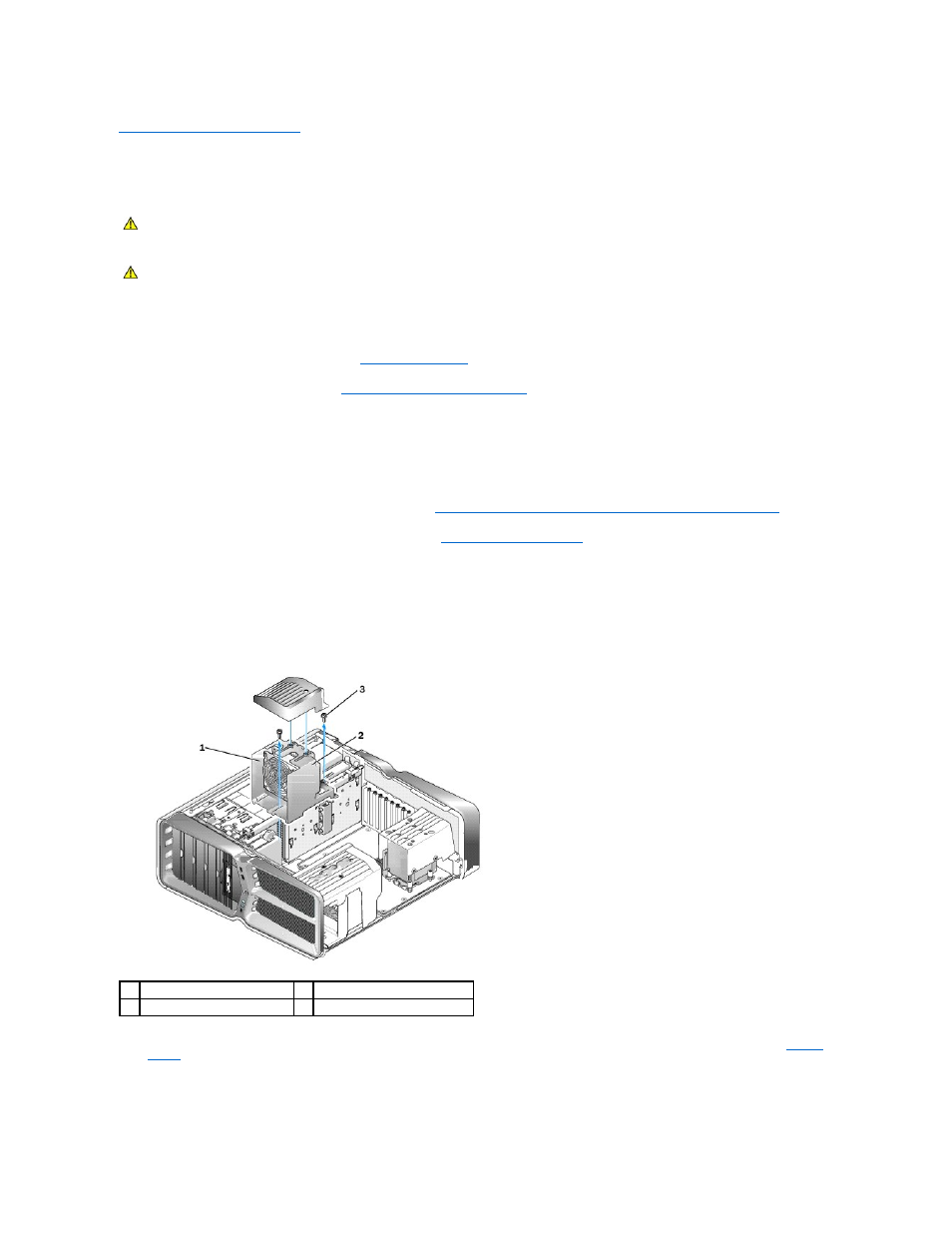

1 Основание каркаса 2 Каркас вентилятора
3 Винты (2)
