Установка системной платы
Dell™ XPS™ 730/730X Service Manual
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Извлеките все платы расширения полной длины (см. раздел Замена плат PCI и PCI Express ).
4. Извлеките все компоненты , ограничивающие доступ к системной плате.
5. Отсоедините все кабели от системной платы .
6. Удалите два винта , закрепляющие блок системной платы на корпусе, затем потяните два выступа, чтобы сдвинуть блок системной платы к
передней части компьютера .
7. Осторожно поднимите блок системной платы вверх и извлеките его из компьютера .
8. Переместите компоненты с существующей системной платы на новую системную плату .
9. Направьте системную плату , совместив пазы на нижней части с фиксаторами на корпусе компьютера.
10. Вставьте и слегка надавите на системную плату по направлению к тыльной части корпуса компьютера (при правильной установке раздастся
характерный щелчок ).
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance
ПРЕДУПРЕЖДЕНИЕ . При замене системной платы визуально сравните новую системную плату с существующей и убедитесь , что она
аналогична прежней .

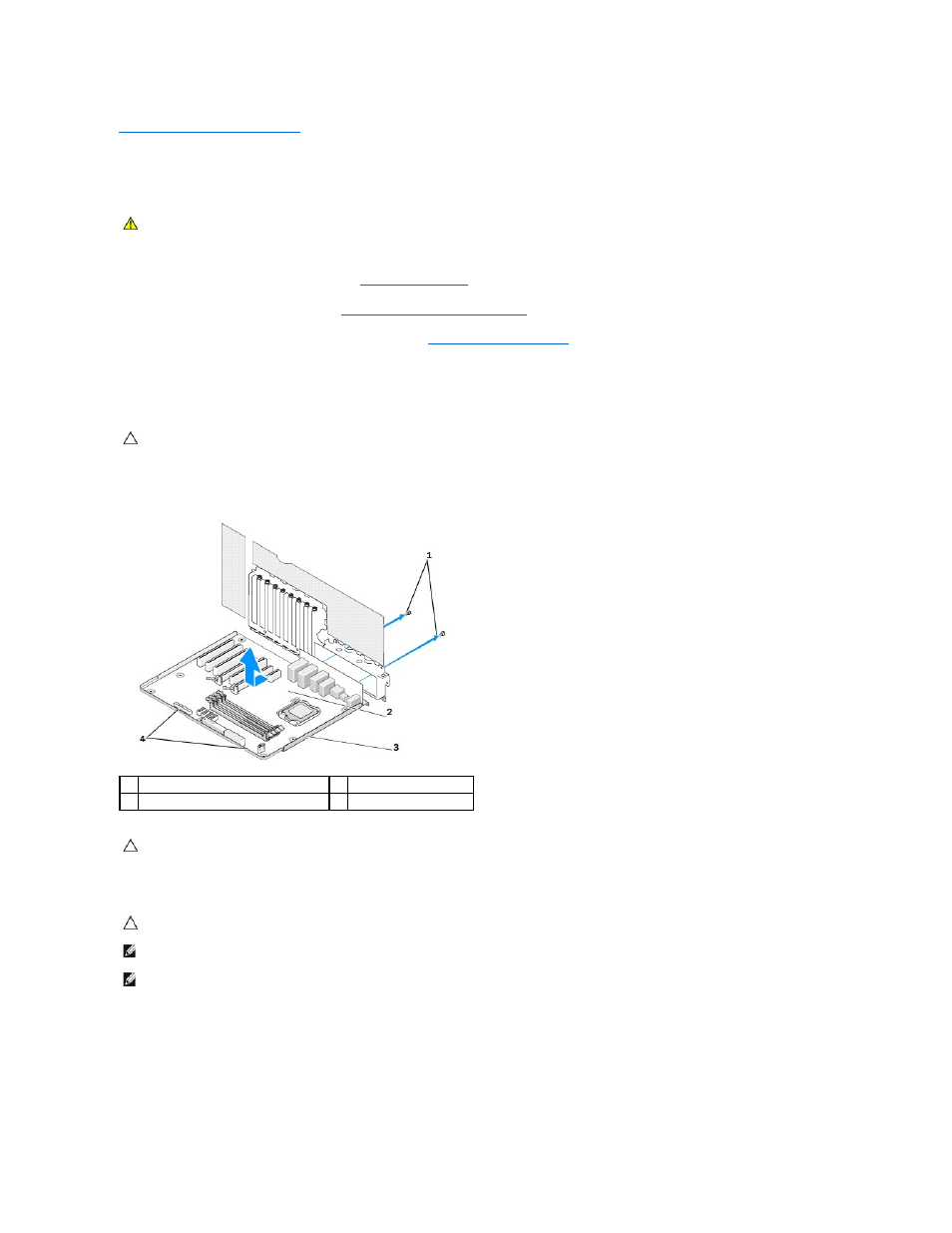

1 Винты (2) 2 Системная плата
3 Металлическое основание 4 Выступы
ПРЕДУПРЕЖДЕНИЕ . Системная плата и металлическое основание соединены друг с другом и извлекаются как единый блок .
ПРЕДУПРЕЖДЕНИЕ . При замене системной платы визуально сравните новую системную плату с существующей и убедитесь , что она
аналогична прежней .
ПРИМЕЧАНИЕ . Некоторые компоненты и разъемы на системных платах , устанавливаемых на замену, могут находиться в других местах по
сравнению с соответствующими разъемами на прежней системной плате .
ПРИМЕЧАНИЕ . Перемычки на новой системной плате установлены на заводе .
