Замена платы PCI/PCI Express
Dell™ XPS™ 730/730X Service Manual
Извлечение графической платы PCI Express при конфигурации с несколькими графическими адаптерами
Установка графической платы в конфигурации с несколькими платами
Замена плат PCI и PCI Express
Извлечение графической платы PCI Express при конфигурации с несколькими
графическими адаптерами
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Осторожно придерживая оба графических адаптера одной рукой , извлеките держатель графической платы (при его наличии) другой рукой,
вытягивая его вверх и из компьютера . Отложите его в сторону.
Повторите этот пункт , если необходимо удалить два держателя из конфигурации с тремя платами.
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Если в конфигурации с несколькими графическими адаптерами в каждый разъем для платы PCIe x16 установлено по одной
графической плате , использовать разъем PCIe x1 и один разъем PCI невозможно.

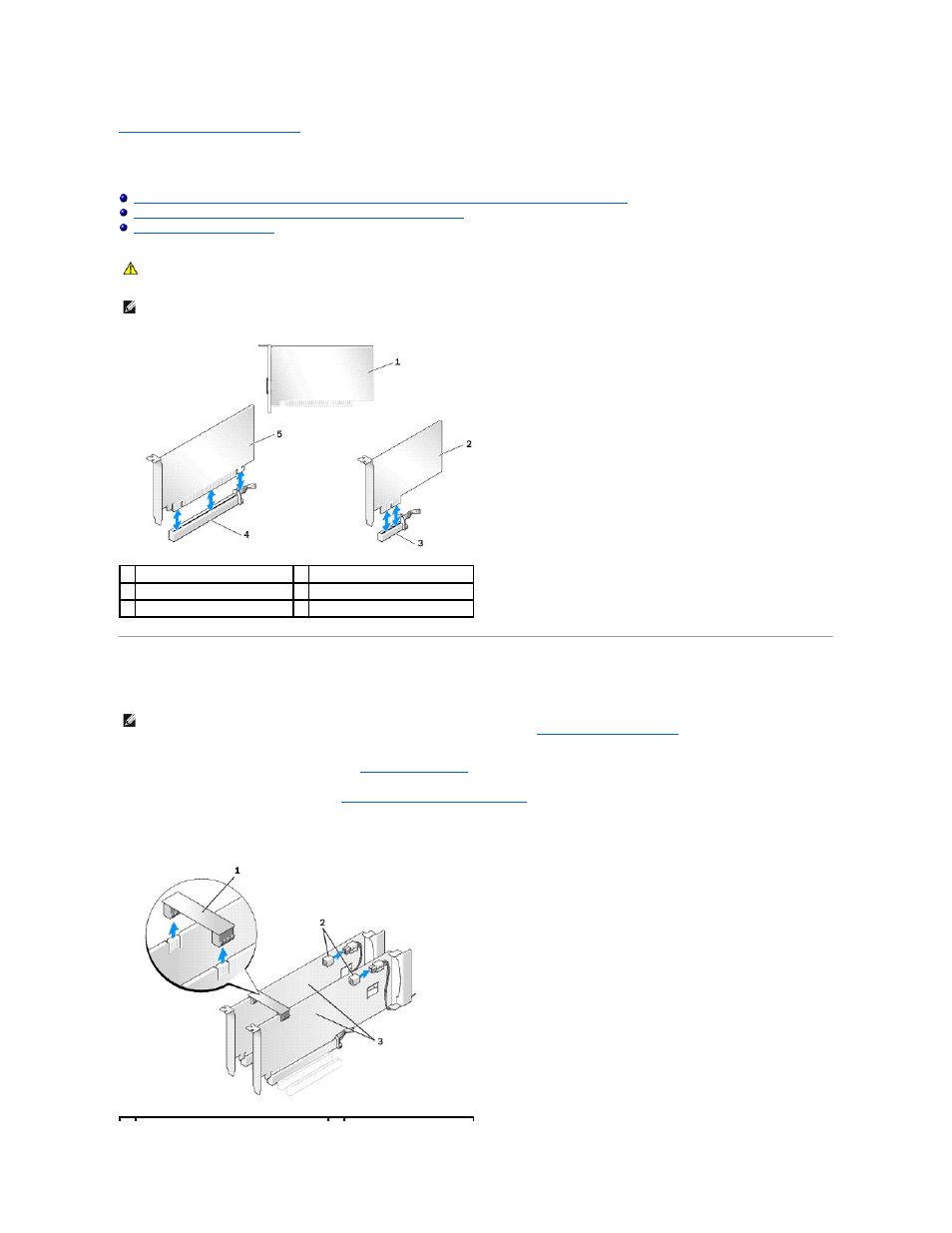

1 Плата PCI 2 Плата PCIe x1
3 Разъем для платы PCIe x1 4 Разъем для платы PCIe x16
5 Плата PCIe x16
ПРИМЕЧАНИЕ . Информация , приведенная в этом разделе, относится только конфигурациям с двумя или тремя графическими адаптерами PCIe
x16. Сведения об извлечении плат PCI или PCIe других типов приводятся в разделе Замена плат PCI и PCI Express .
