Dell XPS 730X

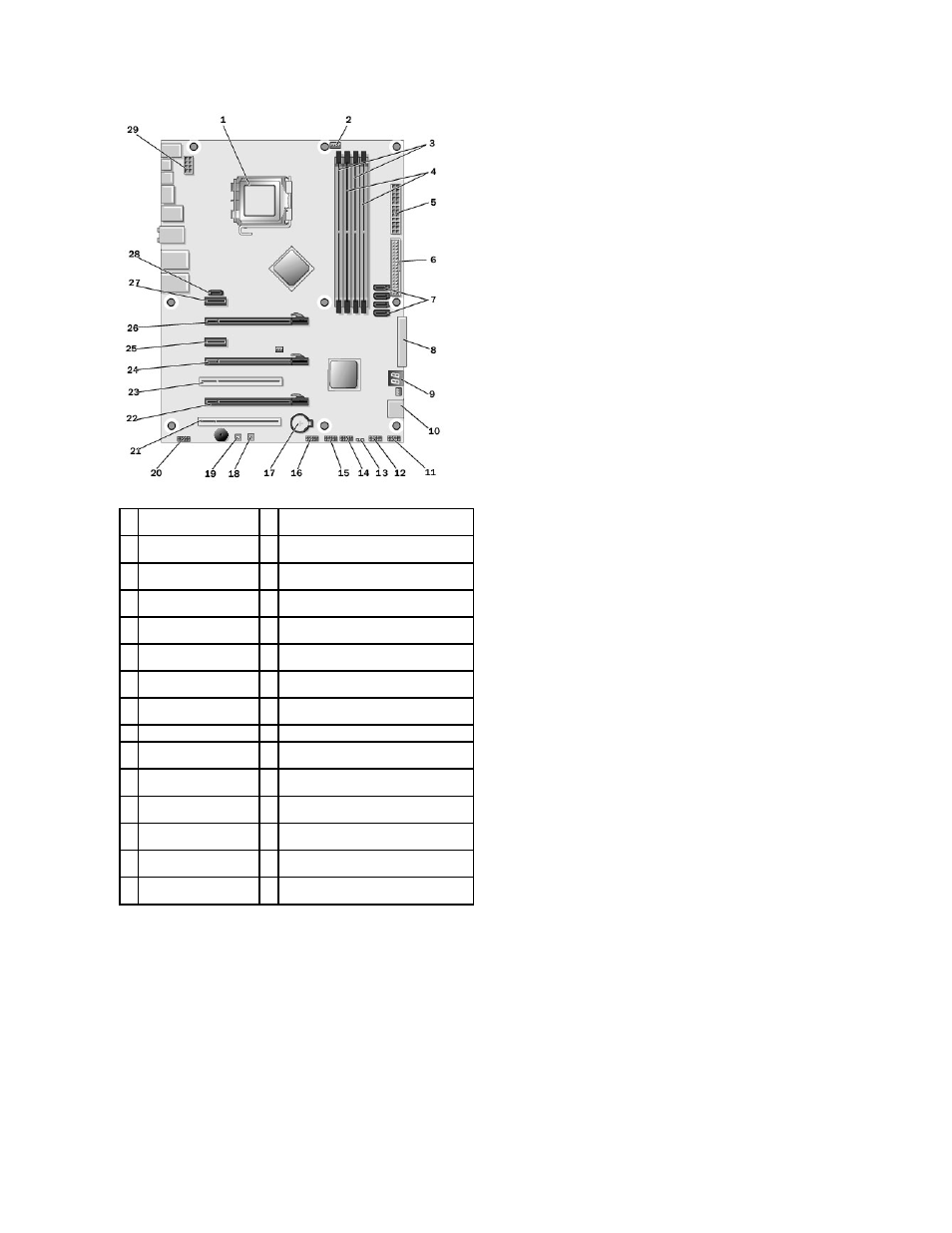

1 Гнездо ЦП 2 Головка вентилятора ЦП системной
платы
3 Модули DIMM 0 и 1
(DIMM 0-1)
4 DIMM 2 и 3 (DIMM 2-3)
5 Разъем питания ATX
(ATX_PWR)
6 Разъем IDE (IDE)
7 Порты SATA 3-6 (SATA 3-
6)
8 Головка дисковода гибких дисков
(FLOPPY)
9 Коды отладки BIOS
(PORT 80 DECODER)
10 Порты SATA 1-2 (SATA 1-2)
11 Разъем передней
панели (FRONT PNL)
12 Головка последовательного порта
(SERIAL PORT) - не используется
13 Перемычка сброса
КМОП (RESET CMOS)
14 Головка встроенного порта USB 1 (USB)
15 Головка встроенного
порта USB 2 (USB)
16 Головка порта 1394
17 Гнездо батарейки 18 Кнопка питания (POWER)
19 Кнопка сброса (RESET) 20 Головка аудиоразъемов на передней
панели (FP Audio)
21 Разъем PCI 1 (PCI SLOT
1)
22 Разъем PCIe x16 (поколение 2) 2 (PCIe
x16_2)
23 Разъем PCI 2 (PCI SLOT
2)
24 Разъем PCIe x16 (поколение 1) 3 (PCIe
x16_3)
25 Разъем PCIe x1 (PCIe
x1)
26 Разъем PCIe x16 (поколение 2) 1 (PCIe
x16_1)
27 Разъем PCIe x1 (PCIe
x1)
28 Головка встроенного порта eSATA
29 Головка кабеля питания
ЦП
