Замена блока радиатора процессора
Dell™ XPS™ 730/730X Service Manual
Замена блока радиатора процессора с воздушным охлаждением
Замена блока радиатора процессора с жидкостным охлаждением
В компьютере используется один из двух типов системы охлаждения : воздушное охлаждение или система H2Ceramic (т.н. H2C или Hot-to-Cold).
Замена блока радиатора процессора с воздушным охлаждением
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Ослабьте четыре невыпадающих винта , закрепляющие радиатор на корпусе.
4. Осторожно извлеките блок радиатора из корпуса . Чтобы полностью освободить блок радиатора, может потребоваться осторожно пошевелить
радиатор .
5. Отключите кабель вентилятора от заднего разъема для вентилятора на плате цепи светодиодных индикаторов , расположенной в задней части
корпуса .
6. Чтобы установить на место блок радиатора с воздушным охлаждением , нанесите необходимое количество термопасты на верхнюю часть
процессора .
7. Совместите отверстия для винтов , расположенные на блоке радиатора, с отверстиями, расположенными на основании компьютера, а затем
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Не выполняйте следующие операции , если вы не знакомы с процедурами снятия и установки аппаратного
оборудования . Неправильное выполнение этих операций может привести к повреждению системной платы. Сведения о техническом
обслуживании см . в Руководстве по установке.
ВНИМАНИЕ ! Радиатор процессора может очень сильно нагреваться при обычной работе . Прикасаться к радиатору можно только по
прошествии некоторого времени , необходимого для его остывания.

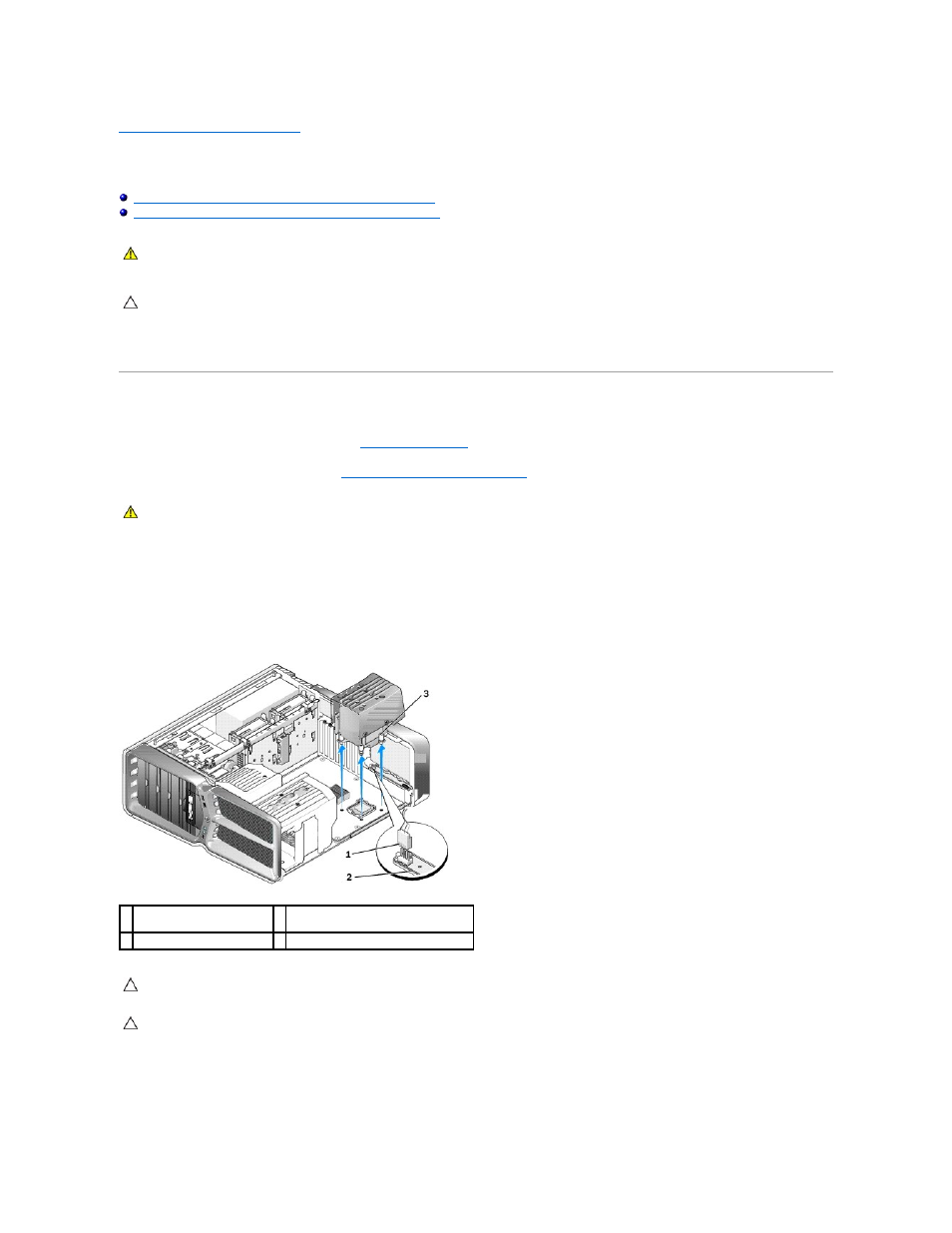

1 Разъем питания
вентилятора
2 Плата цепи светодиодных
индикаторов
3 Невыпадающие винты (4)
ПРЕДУПРЕЖДЕНИЕ . Радиатор процессора прикреплен к кожуху вентилятора процессора . Снятый кожух вентилятора процессора
необходимо укладывать на верхнюю или боковую сторону , чтобы не повредить его термический интерфейс.
ПРЕДУПРЕЖДЕНИЕ . Нанесите необходимое количество новой термопасты на верхнюю поверхность процессора . Термопаста необходима
для обеспечения достаточного термоскрепления , которое является обязательным условием для оптимальной работы процессора.
