Звуковая плата
Dell™ Studio XPS™ 1640 Руководство по обслуживанию
Обратная установка звуковой платы
Извлечение звуковой платы
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Снимите упор для рук
(смотрите раздел
Снятие упора для рук
).
3.
Отсоедините кабель звуковой платы от разъемов на звуковой плате и системной плате
.
4.
Извлеките майларовую прокладку платы индикаторов состояния устройств
.
5.
Отсоедините кабель заземления звуковой платы от системной платы и разъемов звуковой платы
, и извлеките его из основания компьютера.
6.
Выверните два винта
, которыми крепится звуковая плата.
7.
Приподнимите звуковую плату и извлеките ее из компьютера
.
Обратная установка звуковой платы
1.
Установите звуковую плату в основание компьютера
.
2.
Вверните обратно два винта
, которыми крепится звуковая плата.
3.
Подсоедините кабель звуковой платы к разъемам на звуковой плате и системной плате
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на главной странице раздела
«Соответствие нормативным требованиям» по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда заземлитесь
, используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера
(например, к задней панели).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. Гарантия не распространяется на повреждения,
причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(смотрите раздел
Подготовка к работе с
внутренними компонентами компьютера
) перед началом работ с внутренними компонентами компьютера.

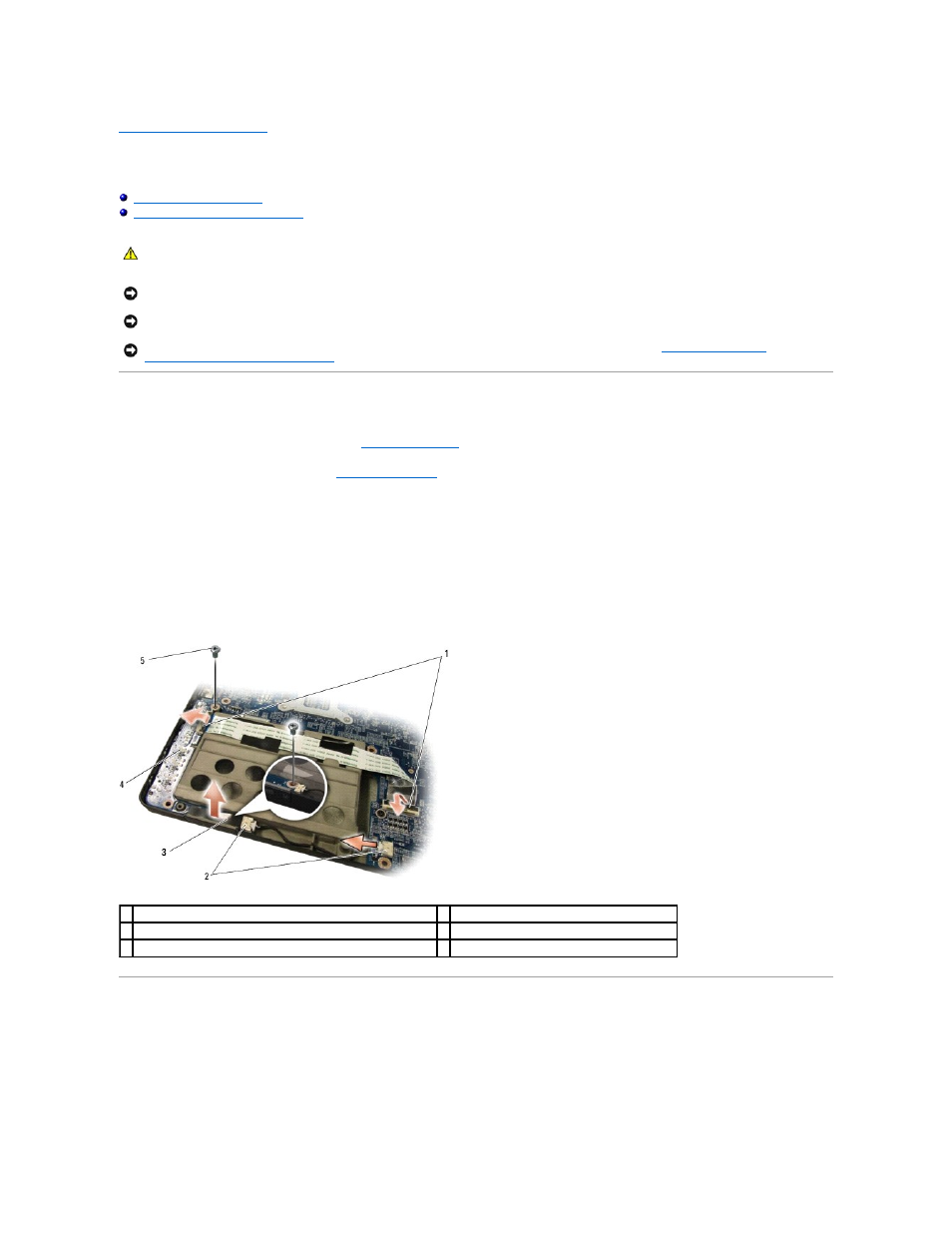

1 разъемы кабеля звуковой платы (2)
2 разъемы кабеля заземления звуковой платы (2)
3 майларовая прокладка платы индикаторов состояния устройств 4 звуковая плата
5 винты (2)
