9.
Отсоедините правый кабель питания
/индикатора аккумулятора, левый кабель питания/индикатора аккумулятора, кабель дисплея и кабель
камеры от разъемов на системной плате
.
10.
Выверните винт крепления кабеля дисплея
.
11.
Выверните четыре винта
(по два с каждой стороны), которыми дисплей в сборе крепится к основанию компьютера.
12.
Снимите дисплей в сборе
.
Обратная установка дисплея в сборе

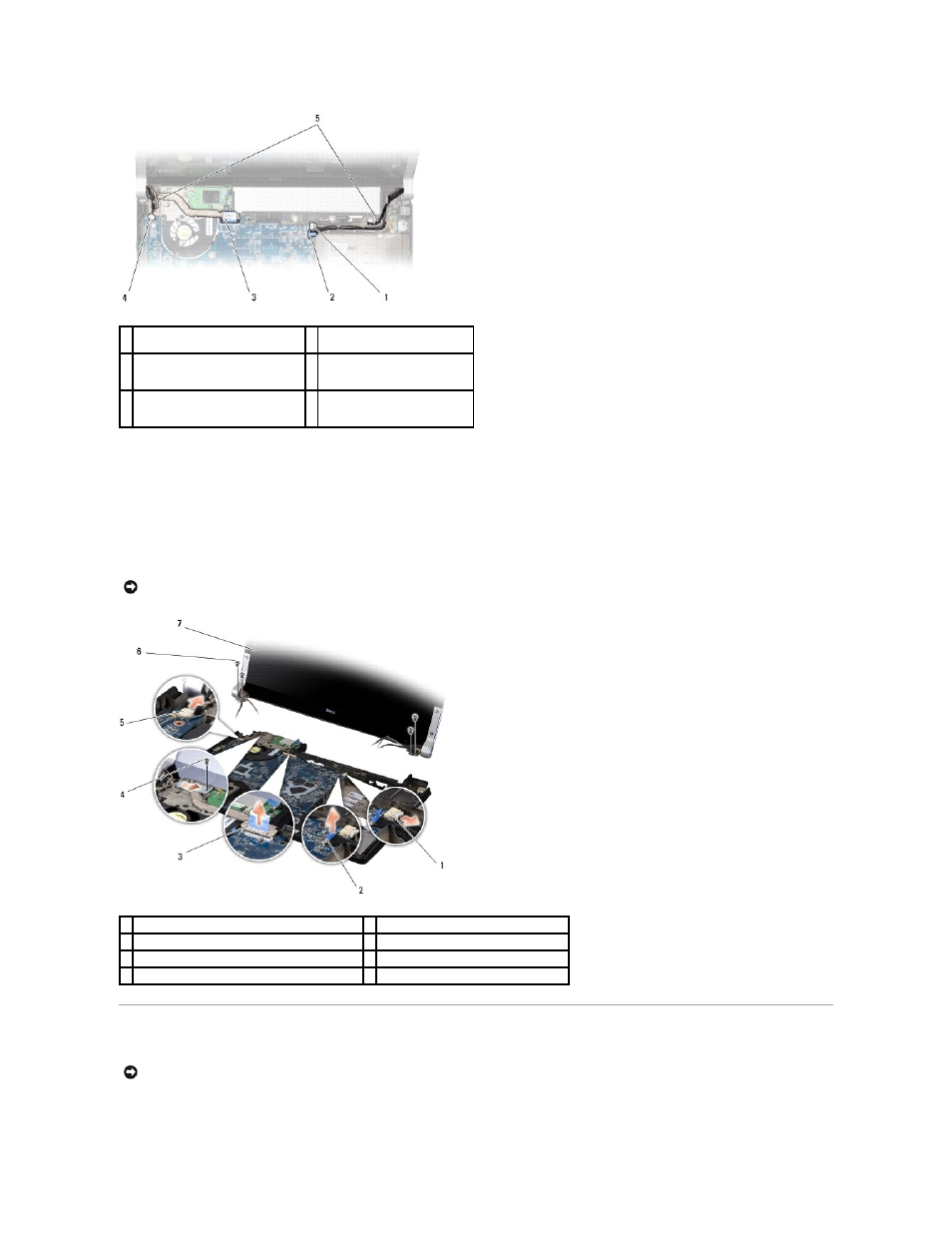

1 разъем правого кабеля
питания
/индикатора аккумулятора
2 разъем кабеля камеры
3 разъем кабеля дисплея
4 разъем левого кабеля
питания
/индикатора
аккумулятора
5 укладка антенного кабеля мини-
платы в передней части
компьютера
ВНИМАНИЕ
.
Во избежание повреждения полноэкранного дисплея в сборе не разрешается производить разборку дисплея на месте
эксплуатации
.
1 разъем правого кабеля питания/аккумулятора
2 разъем кабеля камеры
3 разъем кабеля дисплея
4 винт крепления кабеля дисплея
5 разъем левого кабеля питания/аккумулятора
6 винты (всего 4: по 2 с каждой стороны)
7 дисплей в сборе
ВНИМАНИЕ
.
Во избежание повреждения полноэкранного дисплея в сборе не разрешается производить разборку дисплея на месте
эксплуатации
.
