Мини-плата беспроводной сети
Dell™ Studio XPS™ 1640 Руководство по обслуживанию
Извлечение мини -платы
Установка мини -платы
Если мини -плата беспроводной сети была заказана вместе с компьютером, то она уже установлена.
В компьютере имеются три слота для мини -плат:
l два слота для мини -плат нормальной длины;
l один слот для мини -плат половинной длины.
Поддерживаемые типы мини -плат:
l беспроводная локальная сеть (WLAN) — мини-плата половинной длины;
l мобильная широкополосная или беспроводная глобальная сеть (WWAN) — мини-плата нормальной длины;
l беспроводная персональная сеть (WPAN) или внутренняя плата с беспроводной технологией Bluetooth
®
— мини-плата нормальной длины.
Извлечение мини -платы
1. Выполните инструкции , описанные в разделе Подготовка к работе .
2. Снимите нижнюю крышку (смотрите раздел Снятие нижней крышки ).
3. Отсоедините от мини -платы антенные кабели.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на главной странице раздела
«Соответствие нормативным требованиям» по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Во избежание электростатического разряда заземлитесь , используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера (например, к задней панели).
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . Гарантия не распространяется на повреждения,
причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (смотрите раздел Подготовка к работе с
внутренними компонентами компьютера ) перед началом работы с внутренними компонентами компьютера.
ПРИМЕЧАНИЕ . Компания Dell не гарантирует совместимости с мини-платами других производителей и не обеспечивает их техническую
поддержку .
ПРИМЕЧАНИЕ . В компьютер одновременно можно установить только две мини -платы нормальной длины и одну мини-плату половинной длины.
ПРИМЕЧАНИЕ . В разъем беспроводной локальной сети (WLAN) устанавливается мини-плата WLAN половинной высоты.
ПРИМЕЧАНИЕ . В зависимости от конфигурации компьютера и даты его продажи в одном или более слотах для мини -плат могут быть не
установлены мини -платы.
ПРИМЕЧАНИЕ . Извлекая мини -плату беспроводной персональной сети (WPAN), отсоедините от мини-платы синий антенный кабель.

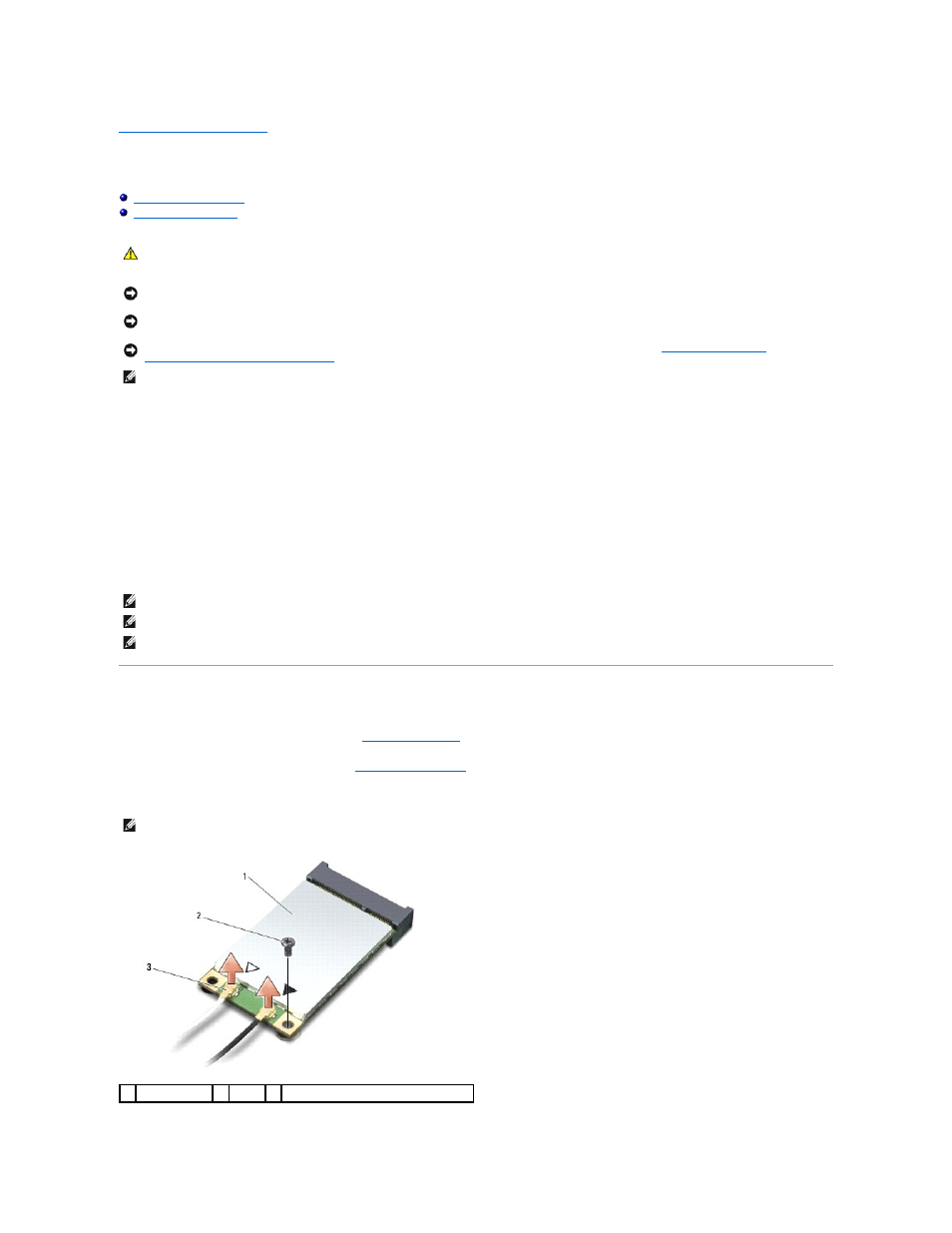

1 мини-плата 2 винт 3 разъемы антенных кабелей (2)
