Назад на страницу содержания

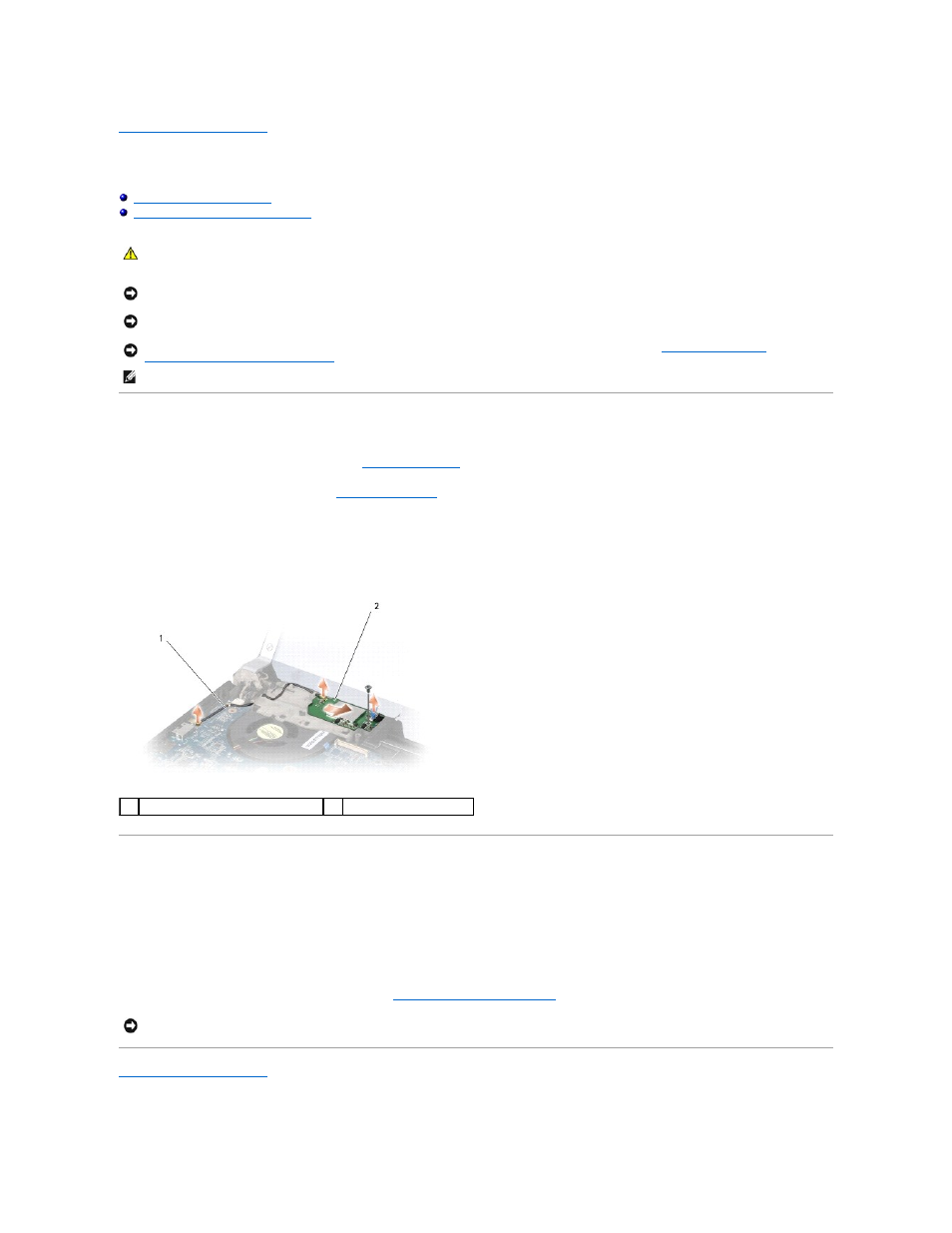

Плата ТВ-тюнера (заказывается дополнительно)
Dell™ Studio XPS™ 1640 Руководство по обслуживанию
Извлечение платы ТВ
-тюнера
1.
Выполните инструкции
, описанные в разделе
Подготовка к работе
.
2.
Снимите упор для рук
(смотрите раздел
Снятие упора для рук
).
3.
Выверните винт
, которым крепится плата ТВ-тюнера.
4.
Запомните
, как уложен кабель платы ТВ-тюнера, и отсоедините его от разъемов на плате ТВ-тюнера и системной плате.
5.
Приподнимите плату ТВ
-тюнера и кабель и извлеките их из основания компьютера.
Обратная установка платы ТВ
-тюнера
1.
Установите плату ТВ
-тюнера в основание компьютера.
2.
Вверните обратно винт
, которым крепится плата ТВ-тюнера.
3.
Уложите кабель платы ТВ
-тюнера в направляющий желобок и подсоедините его к разъемам на плате ТВ-тюнера и системной плате.
4.
Установите на место упор для рук
(смотрите раздел
Обратная установка упора для рук
).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на главной странице раздела
«Соответствие нормативным требованиям» по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда заземлитесь
, используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера
(например, к задней панели).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. Гарантия не распространяется на повреждения,
причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(смотрите раздел
Подготовка к работе с
внутренними компонентами компьютера
) перед началом работы с внутренними компонентами компьютера.
ПРИМЕЧАНИЕ
.
Доступность платы ТВ
-тюнера зависит от региона.
1
кабель платы ТВ
-тюнера
2
плата ТВ
-тюнера
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что какой-либо винт не остался случайно внутри корпуса.
В противном случае можно повредить компьютер
.
