Обратная установка системной платы
1.
Установите системную плату обратно в основание компьютера
.
2.
Подсоедините кабель разъема
eSATA, кабель разъема адаптера переменного тока и кабель платы ТВ-тюнера к соответствующим разъемам на
системной плате
.
3.
Установите три винта
, которыми системная плата крепится к основанию компьютера.
4.
Установите правый кабель питания
/индикатора аккумулятора, левый кабель питания/индикатора аккумулятора, кабель дисплея и кабель камеры
в направляющие желобки и подсоедините их к соответствующим разъемам на системной плате
(смотрите раздел
Обратная установка дисплея в
сборе
).
5.
Установите на место звуковую плату
(смотрите раздел
Обратная установка звуковой платы
).
6.
Установите на место низкочастотный динамик
(смотрите раздел
Обратная установка низкочастотного динамика
).
7.
Установите на место модуль
IEEE 1394 (смотрите раздел
Обратная установка модуля
IEEE 1394
).
8.
Установите на место оптический дисковод
(смотрите раздел
Обратная установка оптического дисковода
).
9.
Установите на место упор для рук
(смотрите раздел
Обратная установка упора для рук
).
10.
Установите на место мини
-платы, если таковые имеются (смотрите раздел
Установка мини
-платы
).
11.
Установите на место батарейку типа «таблетка»
(смотрите раздел
Обратная установка батарейки типа «таблетка»
).
12.
Установите на место вентилятор
(смотрите раздел
Обратная установка вентилятора
).
13.
Удалите подложку с новых термоохлаждающих накладок в комплекте и приклейте накладки к тем частям блока радиатора процессора
, которые
закрывают центральный процессор и графический процессор
.
14.
Установите на место блок радиатора процессора
(смотрите раздел
Обратная установка радиатора процессора
).
15.
Установите на место модуль
(или модули) памяти (смотрите раздел
Установка модуля
(или модулей) памяти
).
16.
Установите на место жесткий диск
(смотрите раздел
Обратная установка жесткого диска
).
17.
Установите на место задние крышки
(смотрите раздел
Обратная установка задних крышек
).
18.
Установите на место нижнюю крышку
(смотрите раздел
Обратная установка нижней крышки
).

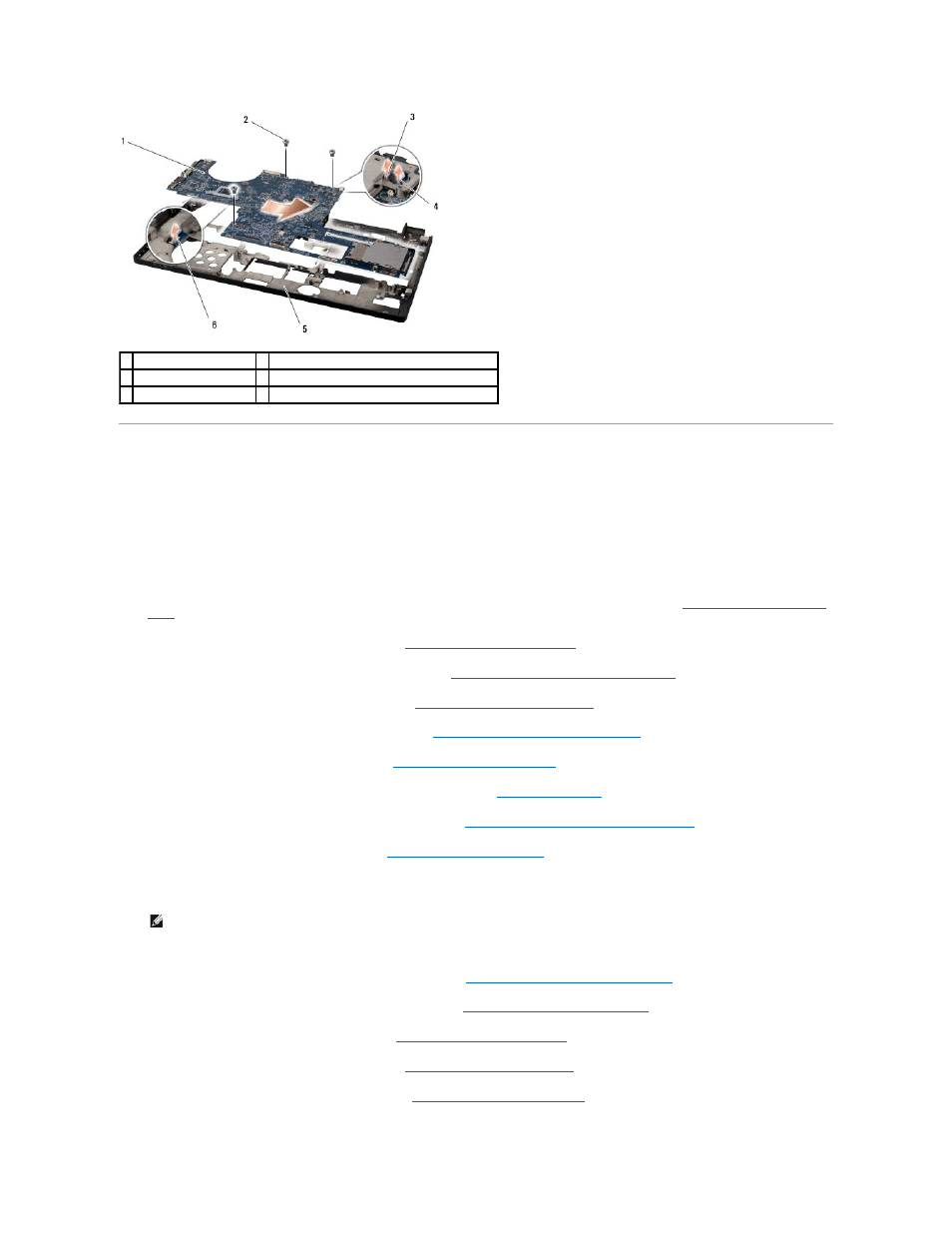

1 системная плата
2 винты (3)
3 разъем для кабеля eSATA 4 разъем для кабеля адаптера переменного тока
5 основание компьютера
6 разъем кабеля платы ТВ-тюнера
ПРИМЕЧАНИЕ
.
При замене процессора
, вентилятора или системной платы наклейте термоохлаждающие накладки, имеющиеся в
комплекте
, на блок радиатора процессора, чтобы обеспечить требуемую теплопроводность. Не разрешается повторно использовать
старые термоохлаждающие накладки
.
