Страница 35
4.
Выверните винт
, которым мини-плата крепится к системной плате.
5.

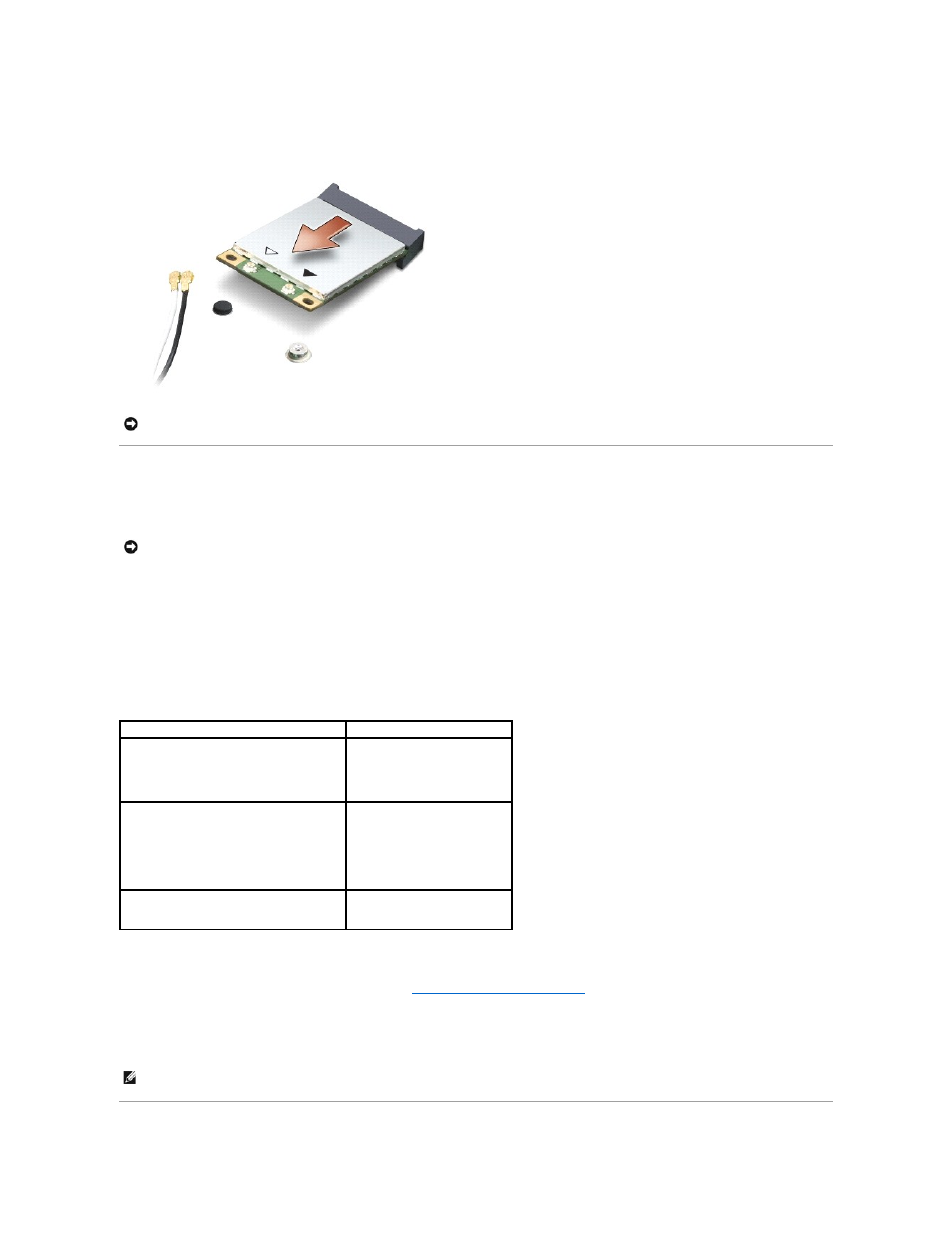

Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
Установка мини
-платы
1.
Выньте мини
-плату из упаковки.
2.
Вставьте разъем мини
-платы под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
сети помечен как
WLAN, и так далее.
3.
Надавите на другой конец мини
-платы, чтобы установить ее в слот на системной плате.
4.
Заверните винт
, которым мини-плата крепится к системной плате.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини
-платы, поддерживаемой компьютером.
6.
Поместите неиспользуемые антенные кабели в защитную майларовую оболочку
.
7.
Установите на место нижнюю крышку
(смотрите раздел
Обратная установка нижней крышки
).
8.
Вставьте аккумулятор в отсек
(при установке раздастся щелчок).
9.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководство по технологиям Dell.
ВНИМАНИЕ
.
Храните извлеченную мини
-плату в защитной антистатической упаковке. Дополнительную информацию смотрите в разделе
«Защита от электростатического разряда» в инструкциях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
.
Не прикладывая чрезмерных усилий
, осторожно установите новую мини-плату в слот. Если приложить слишком большое усилие,
можно повредить разъем
.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основной
WWAN (белый треугольник)
Вспомогательный
WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WLAN (2 или 3 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
MIMO WLAN (серый треугольник)
белый
черный
серый
WPAN (один антенный кабель)
WPAN
синий
ПРИМЕЧАНИЕ
.
При установке сетевой платы другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах смотрите в Руководство по технологиям
Dell.
