278
Установка и замена компонентов

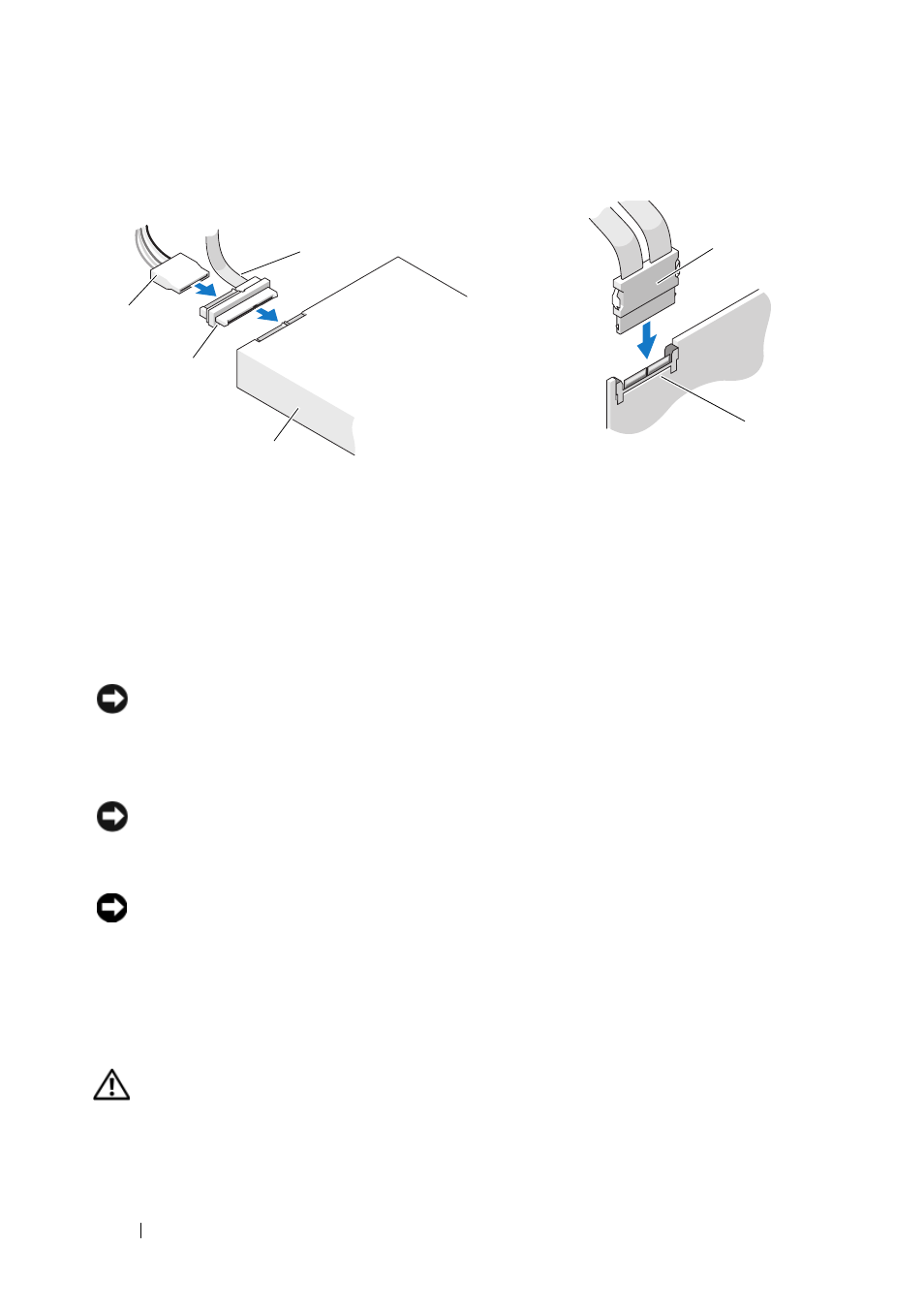

Разъемы кабеля передачи данных на плате контроллера
Жесткий диск
ЗАМЕЧАНИЕ.
Не пытайтесь установить жесткий диск SAS
в 5,25-дюймовый отсек. Эти отсеки служат для установки только
жесткого диска SATA, оптического дисковода, дисковода гибких
дисков или устройства чтения мультимедийных карт.
ЗАМЕЧАНИЕ.
Если установлен один диск SATA и какие-либо диски
SAS,
диск SATA должен являться загрузочным диском и должен быть
установлен в 5,25-дюймовый отсек.
ЗАМЕЧАНИЕ.
Рекомендуется использовать только кабели SAS,
приобретенные в торговой сети корпорации Dell. Если кабель приобретен
в другом месте, нет гарантии, что он будет работать с компьютерами Dell.
Номера дисков указаны на корпусе рядом с отсеками жестких дисков.
Извлечение жесткого диска (отсеки жестких дисков 1-4)
ПРЕДУПРЕЖДЕНИЕ.
Перед тем как приступить к выполнению
операций данного раздела, выполните инструкции по технике
безопасности, описанные в Информационном руководстве по
продуктам.
1
разъем передачи данных SAS
2
разъем питания
3
переходная плата
4
диск SAS
5
разъем SAS
6
дополнительная плата
контроллера PCI Express SAS
1
2
5
4
6
3
