Установка и замена компонентов
227
ЗАМЕЧАНИЕ.
Для всех модулей памяти в плате типа «елочка» и для
модулей DIMM 667 Мгц требуются теплоотводящие платы нормальной
длины (FLHS).
ПРИМЕЧАНИЕ.
Аккуратно совместите модули памяти, чтобы
обеспечить правильную ориентацию; модули DIMM с полной
буферизацией (FBD) на 1-ой и 2-ой платах типа «елочка» обращены
в другую сторону по сравнению с модулями на 3-й и 4-ой платах типа
«
елочка».
9

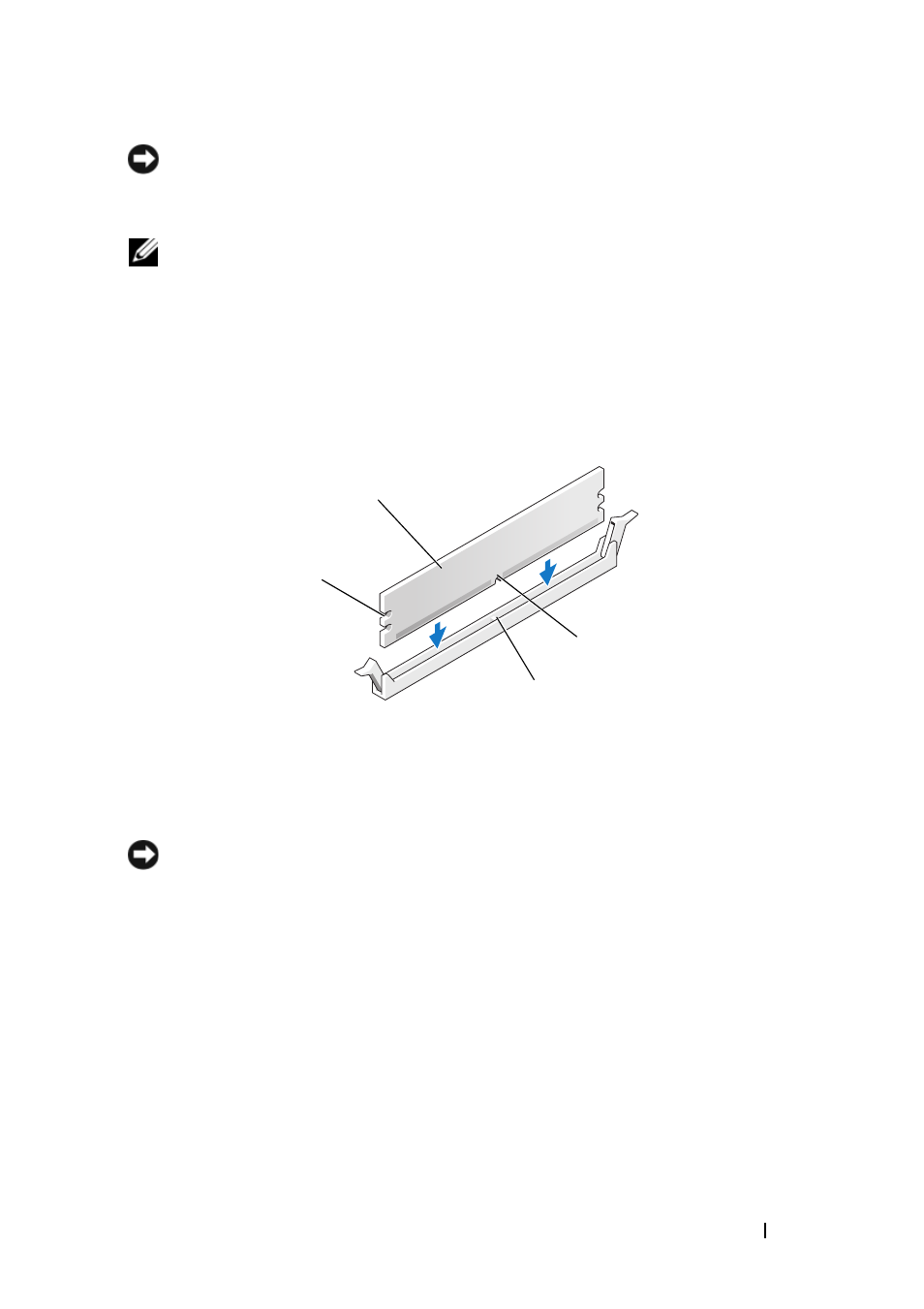

Совместите выемку в нижней части модуля с поперечной планкой на
разъеме.
ЗАМЕЧАНИЕ.
Во избежание повреждения модуля памяти следует
вставлять его в разъем строго вертикально, прикладывая равные усилия
к каждому краю модуля.
10
Полностью вставьте модуль в разъем до щелчка.
Если разъем вставлен правильно, фиксаторы войдут в прорези с каждой
стороны модуля и защелкнутся.
1
прорези (2)
2
модуль памяти
3
выемка
4
поперечная
планка
3
2
1
4
