Установка и замена компонентов 275
Общие рекомендации по установке дисководов и дисков
При установке дисковода или диска следует подсоединить два кабеля —
кабель питания постоянным током от блока питания и кабель передачи
данных — к задней панели дисковода или диска. Другой конец кабеля
передачи данных подсоединяется либо к плате расширения, либо к системной
плате. Большинство разъемов сконструированы так, чтобы обеспечить
правильность подсоединения.
Общие рекомендации по установке дисководов и дисков
ЗАМЕЧАНИЕ. Если в вашей конфигурации компьютера предусмотрены
металлические экраны, они должны быть установлены постоянно во время
работы компьютера, иначе в его работе могут возникнуть неполадки.
При установке дисковода или диска следует подсоединить два кабеля — кабель
питания постоянным током от блока питания и кабель передачи данных —
к задней панели дисковода или диска. Другой конец кабеля передачи данных
подсоединяется либо к плате расширения, либо к системной плате.
Большинство разъемов сконструированы так, чтобы обеспечить правильность
установки (то есть, выемка или отсутствующий контакт на одном разъеме
соотносится с выступом или заполненным отверстием на другом разъеме.

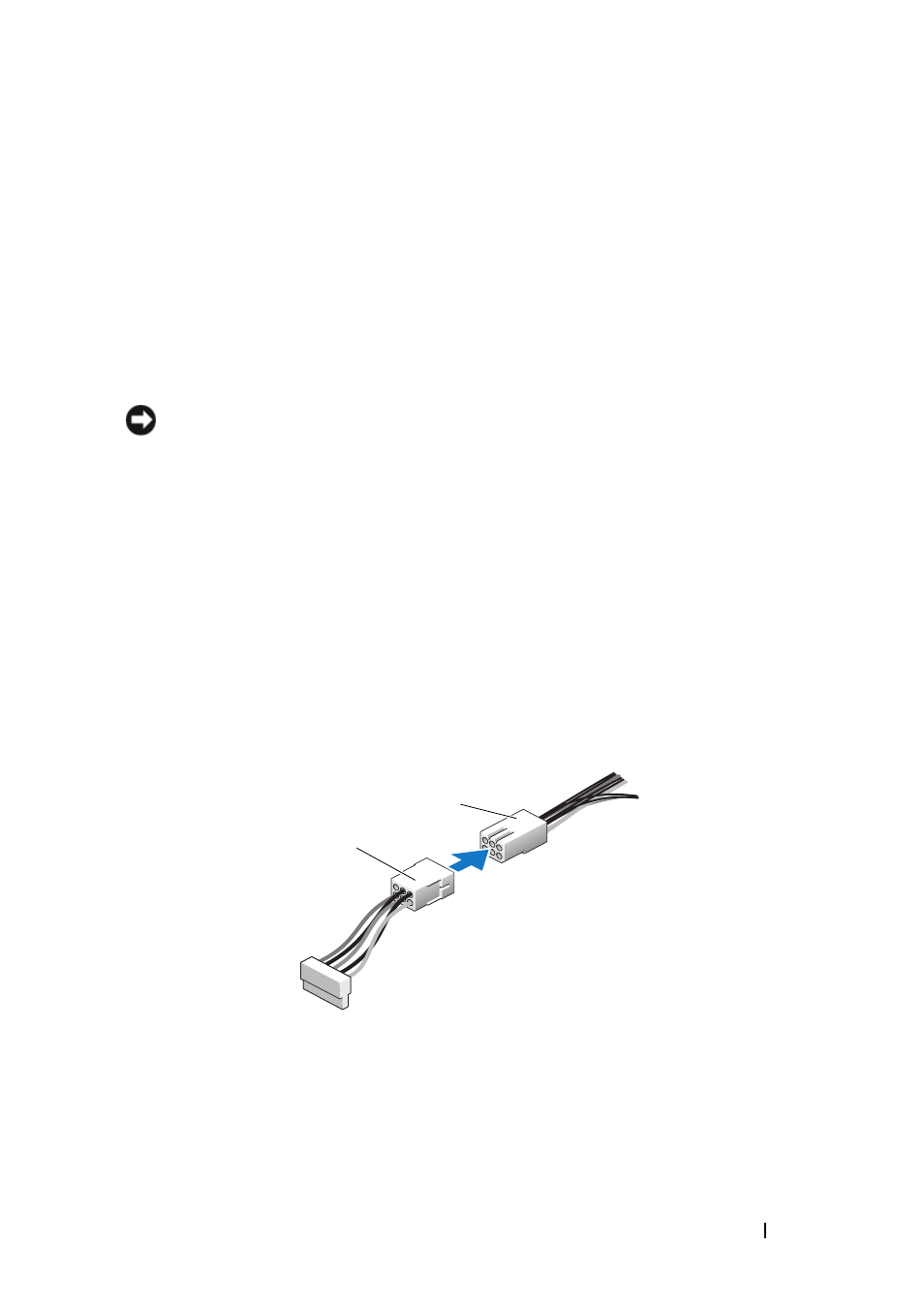

Разъемы кабеля питания
1
кабель питания
2
входной разъем
энергопитания
1
2
