Установка и замена компонентов 235
7
Возьмите 3-ю плату типа «елочка» для модулей памяти за каждый угол
и выньте 3-ю плату типа «елочка» и подсоединенную 4-ую плату из
разъемов для модулей памяти DIMM_3 и DIMM_4 на системной плате.
Если плата извлекается с трудом, осторожно пошевелите ее взад-вперед,
чтобы извлечь из разъема.
ПРЕДУПРЕЖДЕНИЕ. Модули памяти с полной буферизацией
могут очень сильно нагреваться в процессе нормальной работы.
Дождитесь, чтобы они остыли, прежде чем прикасаться к ним.
8
Отведите в сторону фиксаторы с каждого края разъема для модуля памяти
на плате типа «елочка», из которого извлекается модуль памяти.
9
Возьмитесь за модуль и потяните его вверх, чтобы извлечь модуль памяти
из платы типа «елочка».
Если модуль извлекается с трудом, осторожно пошевелите его взад-вперед,
чтобы извлечь из разъема.

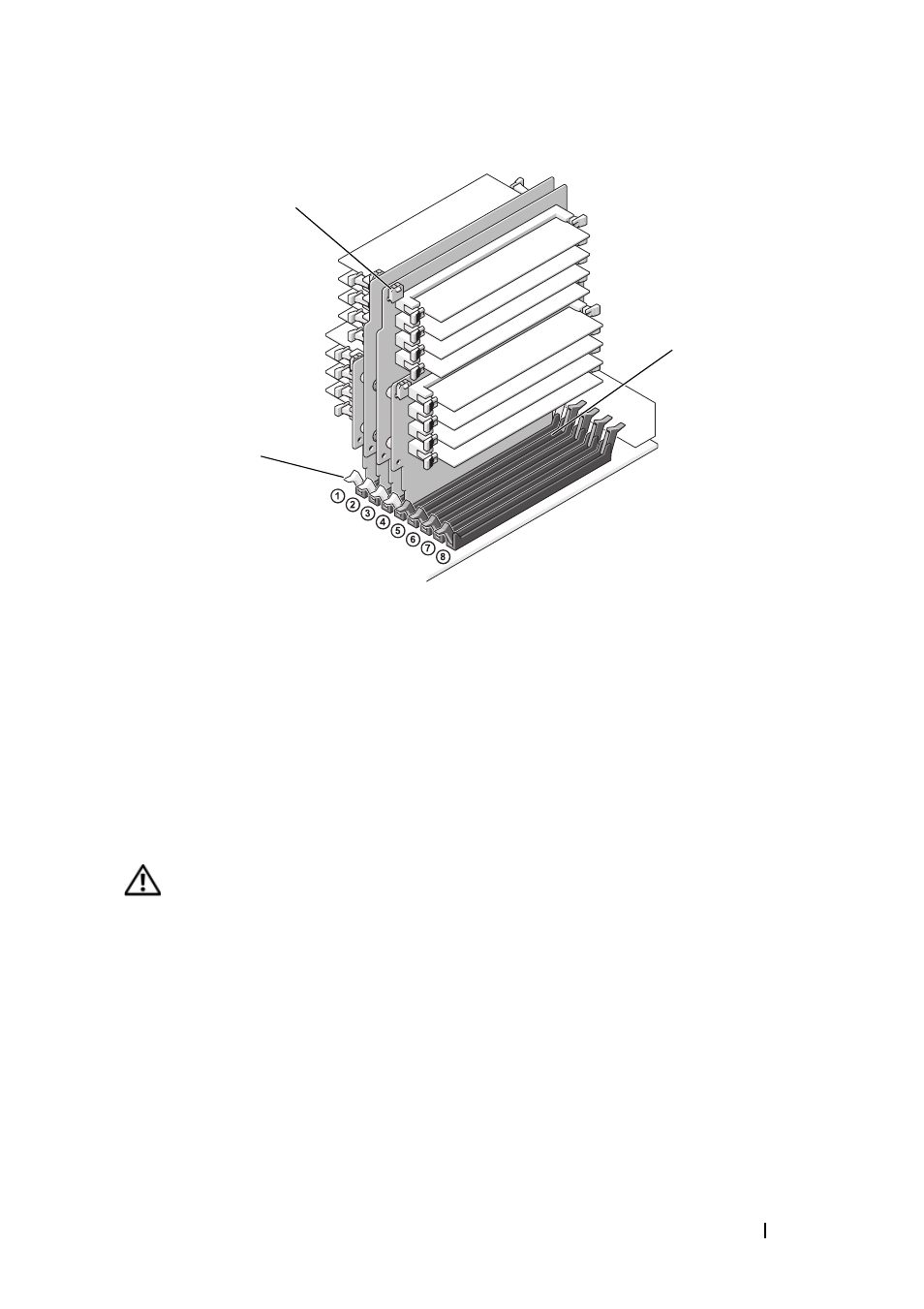

1
разъемы питания (4)
2
разъемы для модулей памяти (4)
3
фиксаторы (2)
3
2
1
