Инструкция по эксплуатации Dell Precision T7400
Страница 226
226
Установка и замена компонентов
6
Отсоедините кабели питания от 3-й и 4-ой плат типа «елочка» для
модулей памяти.
7

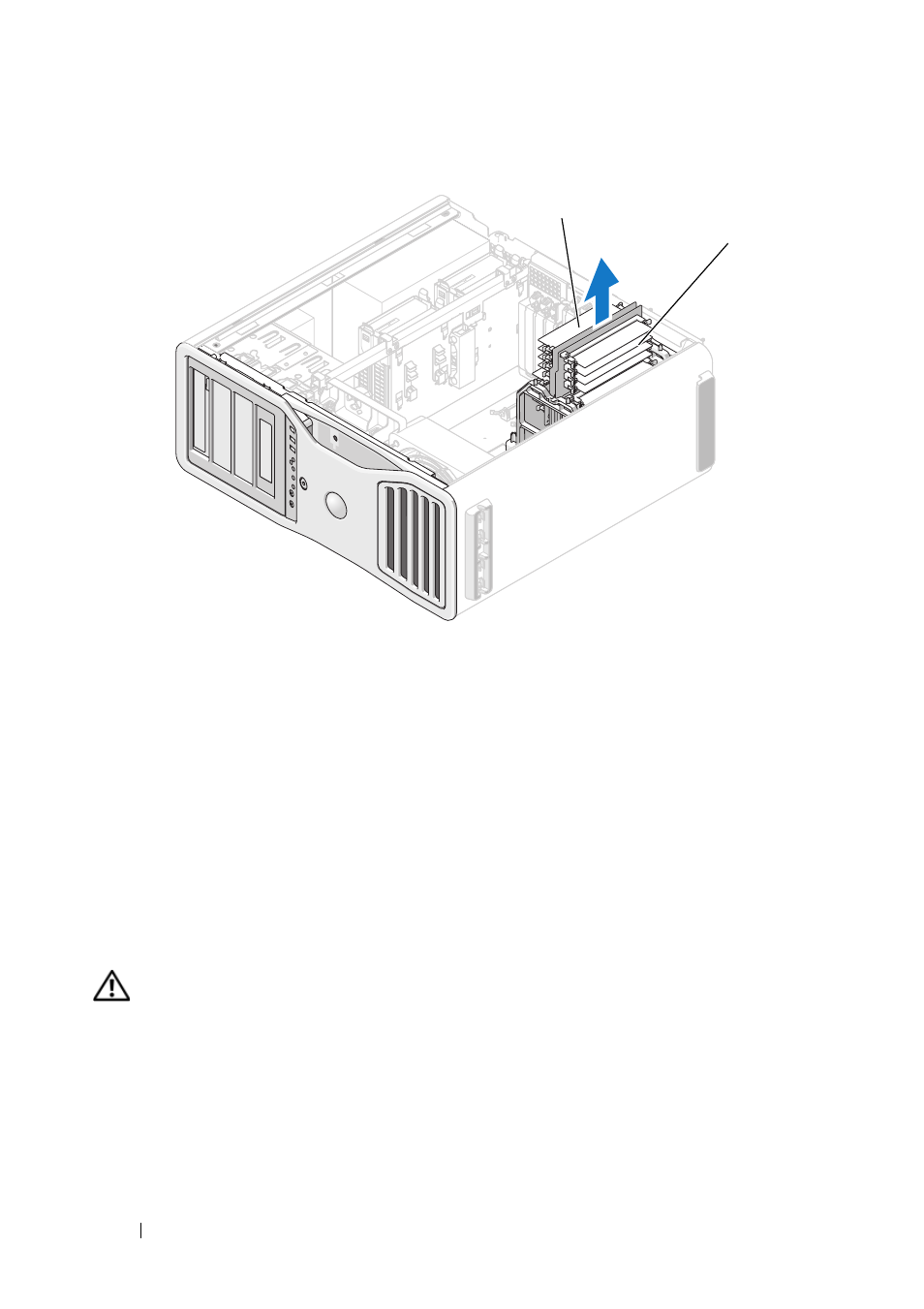

Возьмите 3-ю плату типа «елочка» для модулей памяти за каждый угол
и выньте 3-ю плату типа «елочка» и подсоединенную 4-ую плату из
разъемов для модулей памяти DIMM_3 и DIMM_4 на системной плате.
Если плата извлекается с трудом, осторожно пошевелите ее взад-вперед,
чтобы извлечь из разъема.
ПРЕДУПРЕЖДЕНИЕ.
Модули памяти с полной буферизацией
могут очень сильно нагреваться в процессе нормальной работы.
Дождитесь, чтобы они остыли, прежде чем прикасаться к ним.
8
Отведите в сторону фиксаторы с каждого края разъема для модуля памяти
на плате типа «елочка», в который устанавливается модуль памяти.
1
1-
ая и 2-ая платы типа
«
елочка» для модулей
памяти
2
3-
я и 4-ая платы типа
«
елочка» для модулей
памяти
2
1
