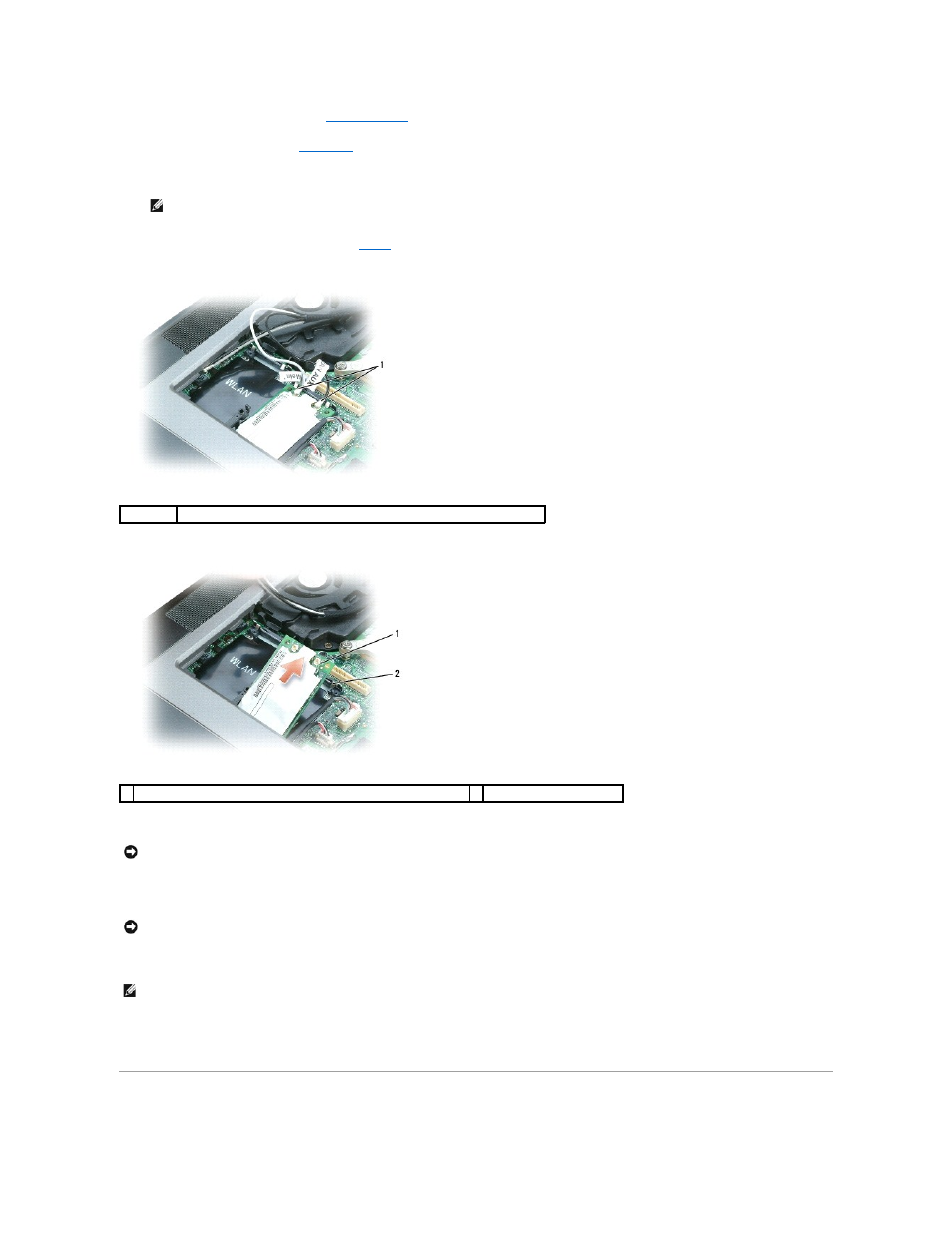

Внутренняя плата с беспроводной технологией, Bluetooth – Инструкция по эксплуатации Dell Latitude D820
Страница 65
2.
Снимите крышку шарнира
(см. раздел
3.
Снимите клавиатуру
(см. раздел
).
4.
Заземлите свое тело
, прикоснувшись к одному из металлических разъемов на задней панели компьютера.
5.
Если плата еще не установлена
. При замене платы сначала извлеките установленную плату.
a.
Отсоедините кабели антенны от платы
.
b.
Освободите плату
, раздвигая металлические защелки, пока плата слегка не выдвинется.
c.
Приподнимите плату и отсоедините ее от разъема
.
6.
Установите плату
.
a.
Установите плату в разъем под углом
45 градусов, нажав на нее до щелчка.
b.
Убедившись
, что антенные кабели проложены правильно, подсоедините их к разъемам на плате широкополосного сетевого доступа для
мобильных устройств
.
Внутренняя плата с беспроводной технологией
Bluetooth®
ПРИМЕЧАНИЕ
.
Прежде чем продолжить работу с компьютером после перерыва
, снова прикоснитесь к заземленной части.
1
кабели антенны
1 Плата широкополосного сетевого доступа для мобильных устройств
2 металлические защелки (2)
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы
.
ВНИМАНИЕ
.
Во избежание повреждения платы широкополосного сетевого доступа для мобильных устройств никогда не размещайте кабели над
или под платой
.
ПРИМЕЧАНИЕ
.
Для большинства разъемов предусмотрена цветовая маркировка
, которая соответствует типу необходимого кабеля.
Дополнительную информацию о подключении кабелей к разъемам см
. в документации, которая прилагается к плате широкополосного сетевого
доступа для мобильных устройств
.
