2.
Присоедините резиновые ножки в каждой отмеченной точке на нижней стороне корпуса
.
Резиновые ножки поставляются дополнительно
, но мы рекомендуем заказать их, чтобы предотвратить скольжение коммутатора.
Монтаж коммутатора на стойке
Коммутатор может быть установлен в стойки Dell PowerEdge™, размер которых составляет
48,3 см (19 дюймов). Также его можно установить в
большинство других стандартных
19-дюймовых стоек и большинство двухопорных стоек "telco".
Для монтажа коммутатора на стойке выполните следующие действия
:
1.
Воспользуйтесь поставляемыми болтами для крепления монтажной скобы к каждой стороне коммутатора
(см.
Рисунок

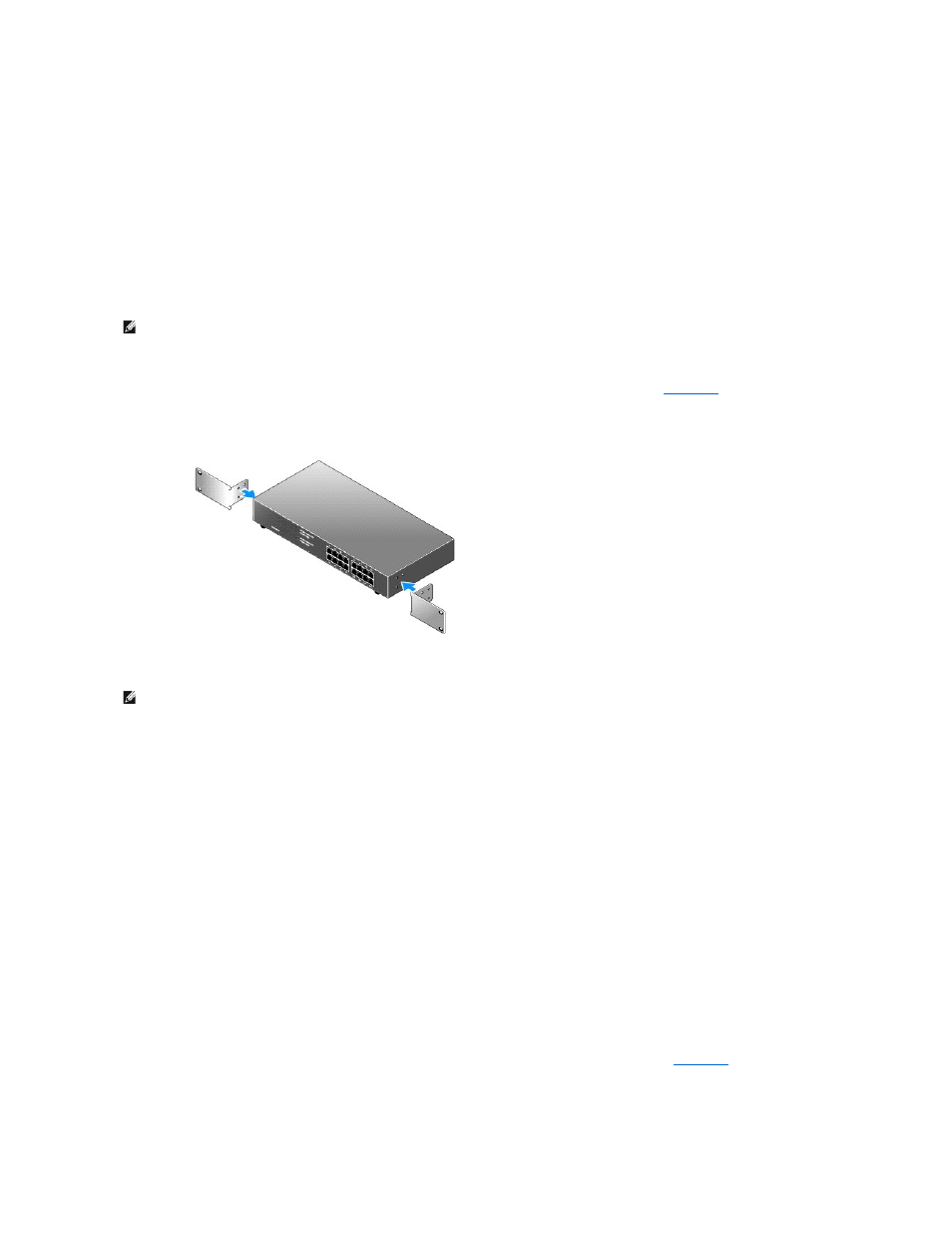

1-5. Скобы для монтажа на стойке
2.
Наденьте фиксирующие гайки на монтажные направляющие стойки
, если этого требует конструкция стойки.
3.
Разместите коммутотор на стойке и совместите отверстия в монтажной скобе с отверстиями в стойке
.
4.
Вставьте в каждую монтажную скобу по два болта
, подходящих для данной стойки, и затяните болты.
Настенный монтаж коммутатора
Для настенного монтажа коммутатора выполните следующие действия
:
1.
Убедитесь в том
, что точка монтажа отвечает следующим требованиям:
l
Поверхность стены должна быть способна поддерживать коммутатор.
l
Оставьте с каждой стороны по крайней мере по
5,1 см (2 дюйма) для достаточной вентиляции и 12,7 см (5 дюймов) сзади в качестве
воздушного промежутка кабеля питания
.
l
Место монтажа не должно подвергаться действию прямых солнечных лучей.
l
Место монтажа должно находиться на расстоянии не менее 2 футов от любых отопительных приборов, и никакие отопительные приборы
не должны быть направлены в сторону устройства
.
l
Место монтажа должно хорошо вентилироваться во избежание теплообразования.
l
Не размещайте коммутатор в таких местах, где непосредственно за устройством могут располагаться кабельные системы передачи
данных или электрические кабели
.
l
Кабель питания должен дотягиваться до вывода
.
2.
Воспользуйтесь поставляемыми болтами для закрепления монтажной скобы с каждой стороны коммутатора
(см.
Рисунок
1-6. Скобы для настенного монтажа
ПРИМЕЧАНИЕ
:
Не устанавливайте резиновые ножки на коммутатор
, если выбран монтаж коммутатора на стойке.
ПРИМЕЧАНИЕ
:
Для стоек
, имеющих резьбовые монтажные отверстия, предусмотрены дополнительные болты.
