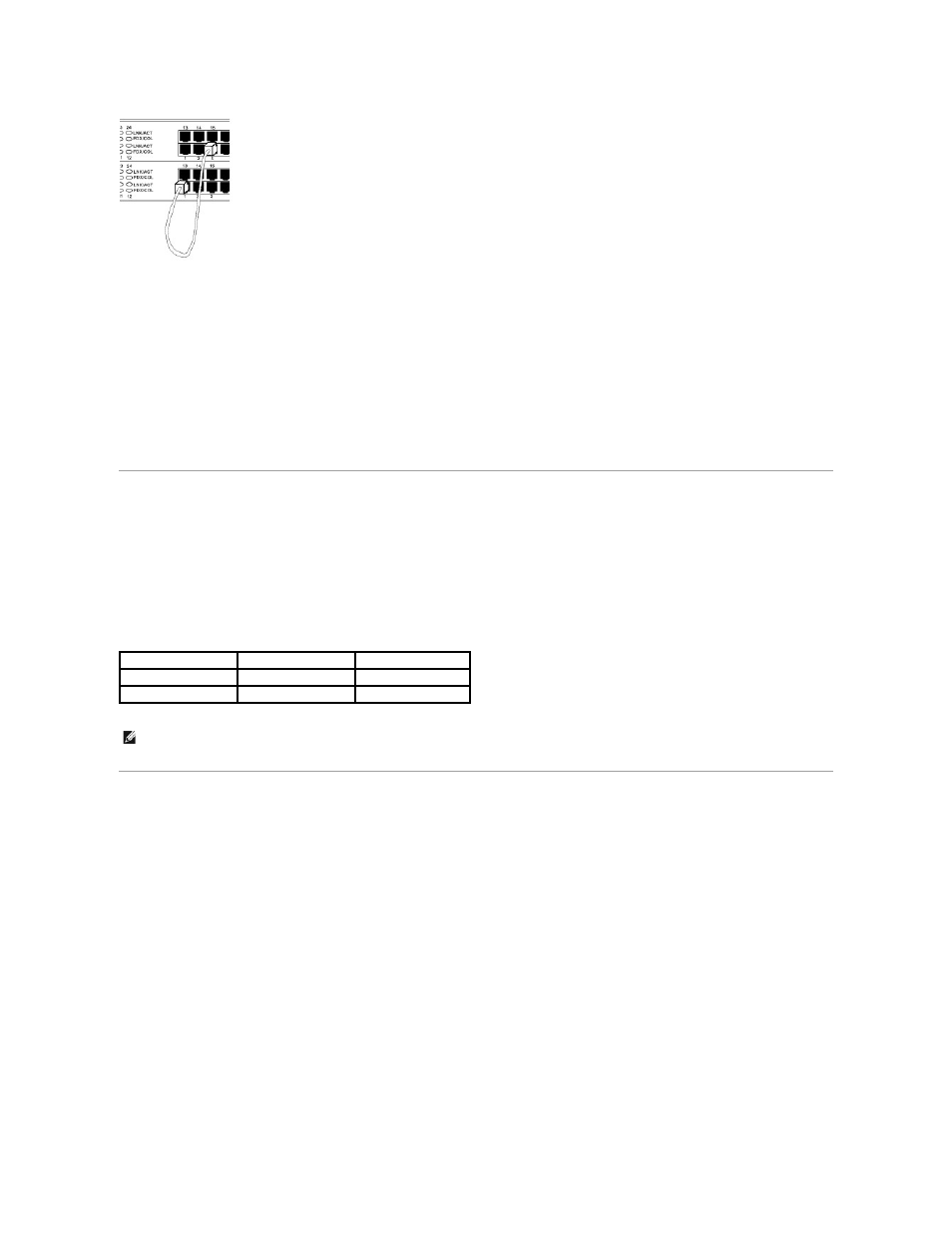

Подключение коммутаторов к системам
С помощью подключения коммутатора к системам можно сформировать небольшую сеть
. Для повышения эффективности сети используйте работу в
дуплексном режиме на скорости
1000 Мб/с между сервером и коммутатором, если адаптер LAN (ЛВС) на сервере может работать в дуплексном режиме.
Все порты
RJ-45 поддерживают Auto MDI/MDIX и поэтому самостоятельно определяют тип кабеля, используемого для подключения сетевого
устройства
. Перекрестные или однопроходные сетевые кабели могут использоваться для подключения ПК, а также других сетевых устройств - таких,
как концентраторы или маршрутизаторы к коммутатору
. Все порты на коммутаторе автоматически согласуют скорость и выбор работы в дуплексном
или полудеплексном режиме
.
Класс услуг
Коммутатор поддерживает назначение приоритетов на базе дескриптора в соответствии со стандартом
IEEE 802.1p. Восемь уровней приоритетов
IEEE 802.1p распределены по две приоритетных очереди на каждый порт. Для каждого порта планируются две приоритетные очереди в соответствии
со схемой взвешенного кругового обслуживания
(Weighted Round Robin).
Таблица
1-1. Назначение приоритетов на базе дескриптора
Инструкции к монтажному комплекту
Эти коммутаторы поставляются с монтажными скобами и винтами для монтажа на стойку или настенного монтажа и резиновыми ножками для
расположения на плоской поверхности
.
Монтаж коммутатора на плоской поверхности
Коммутатор может устанавливаться на любой подходящей поверхности
, которая способна выдержать вес коммутаторов и их соединительных кабелей.
Необходимо обеспечить достаточное пространство вокруг коммутатора для вентиляции и доступа к кабельным разъемам
.
Для монтажа коммутатора на плоской поверхности выполните следующие действия
:
1.
Установите коммутатор на плоской поверхности и проверьте
, обеспечивается ли достаточная вентиляция.
Оставьте с каждой стороны по крайней мере по
5,1 см (2 дюйма) для достаточной вентиляции и 12,7 см (5 дюймов) сзади в качестве воздушного
промежутка кабеля питания
.
Приоритет
IEEE 802.1p Приоритетная очередь Запланированный вес
0-3
0
1
4-7
1
2
ПРИМЕЧАНИЕ
:
Приоритетная информация
IEEE 802.1p является частью дескриптора IEEE 802.1q, который также определяет принадлежность к
VLAN. Коммутаторы будут игнорировать информацию о принадлежности к VLAN в дескрипторе (то есть все порты являются частью всех VLAN), но
будут хранить полную информацию дескриптора
, включая приоритет пакета и VLAN ID при передаче пакета в порт назначения.
