Страница 4: Подключение коммутаторов друг к другу
Подключение устройств

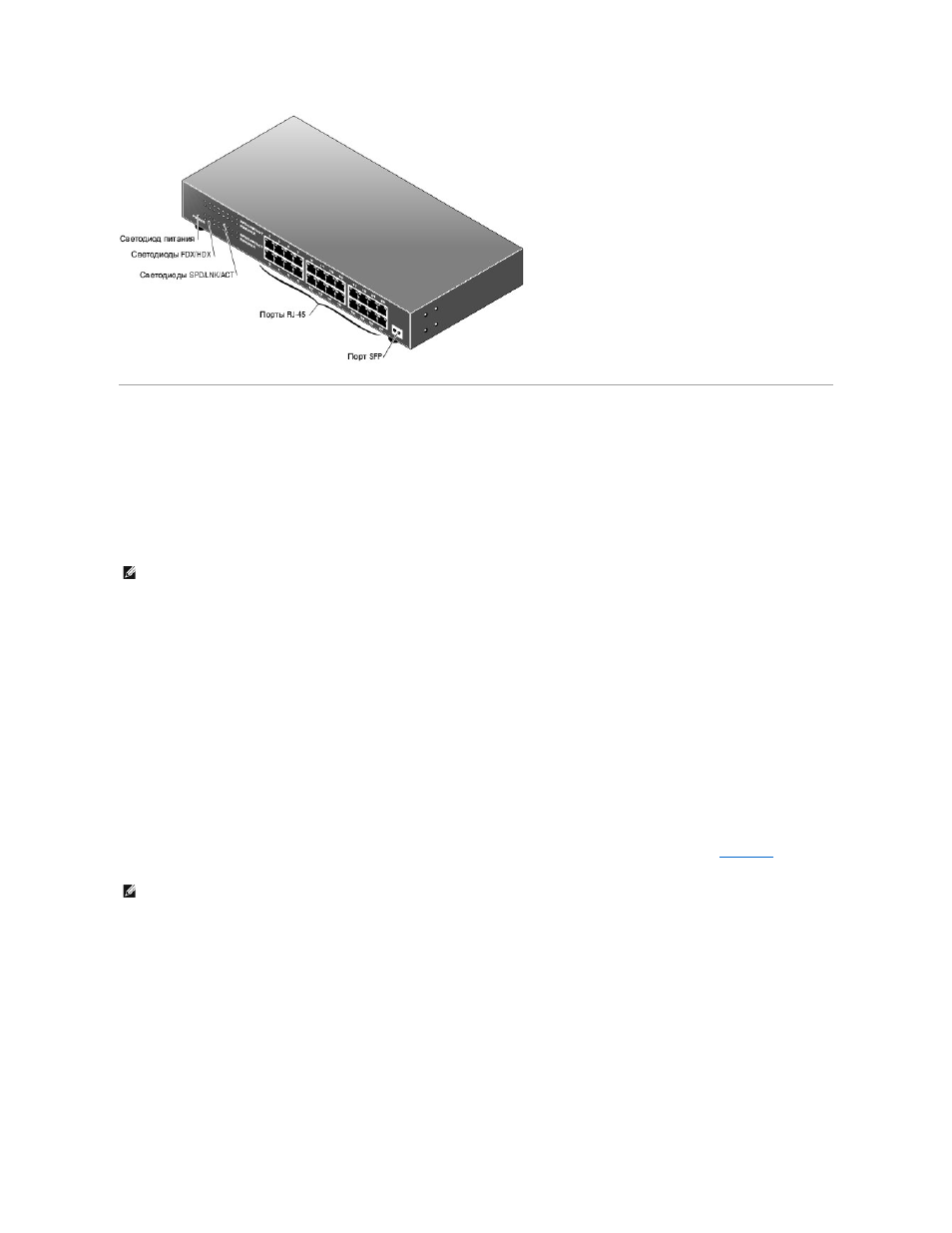

Порты коммутатора
RJ-45
Разъемы
RJ-45 расположены на передней панели коммутатора.
Все порты могут автоматически согласовывать дуплексный и полудуплексный режимы
. Эти порты переключения позволяют пользователям подключать
коммутаторы к устройствам
10Base-T, 100Base-TX и 1000Base-T.
Порт
SFP
На коммутаторе с
24 портами можно использовать порт SFP для подключения к устройству, находящемуся на расстоянии более 100 метров. Однако
использование порта
SFP отключает разъем RJ-45 порта 24 на коммутаторе.
Подключение коммутаторов друг к другу
Каждый порт поддерживает набор функций
Auto MDI и MDIX. При каскадном включении с другими коммутаторами или концентраторами каждый порт
может подключаться непосредственно к коммутатору или концентратору с помощью однопроходного кабеля
"витая пара" (см.
).
Рисунок
1-4. Каскадное включение коммутаторов
ПРИМЕЧАНИЕ
:
Убедитесь
, что для подключения устройств на скорости Gigabit Ethernet 1000 Мб/с используется кабельная система категории 5E
(CAT 5E).
ПРИМЕЧАНИЕ
:
Не соединяйте два коммутатора несколькими кабелями
. Использование нескольких кабелей для соединения коммутаторов может
создать петлю и вызвать столкновения
.
