l
Не горит
- коммутатор не включен в сеть.
Соединение портов
10/100/1000 / Светодиод активности (SPD/LNK/ACT)
l
Постоянный зеленый сигнал - соединение на скорости 1000 Мб/с установлено, но никакие данные не передаются и не поступают.
l
Мигающий зеленый сигнал
- соединение на скорости 1000 Мб/с установлено, и данные передаются или поступают.
l
Постоянный желтый сигнал
- соединение на скорости 10 Мб/с или 100 Мб/с установлено, но никакие данные не передаются и не поступают.
l
Мигающий желтый сигнал
- соединение на скорости 10 Мб/с или 100 Мб/с установлено, и данные передаются или поступают.
l
Не горит - соединение не установлено.
Дуплексный режим портов
10/100/1000 / Светодиод столкновений (FDX/HDX)
l
Непрерывный зеленый сигнал
- порт работает в дуплексном режиме.
l
Мигающий зеленый сигнал
- на этом порте происходят столкновения.
l
Не горит - порт работает в полудуплексном режиме.

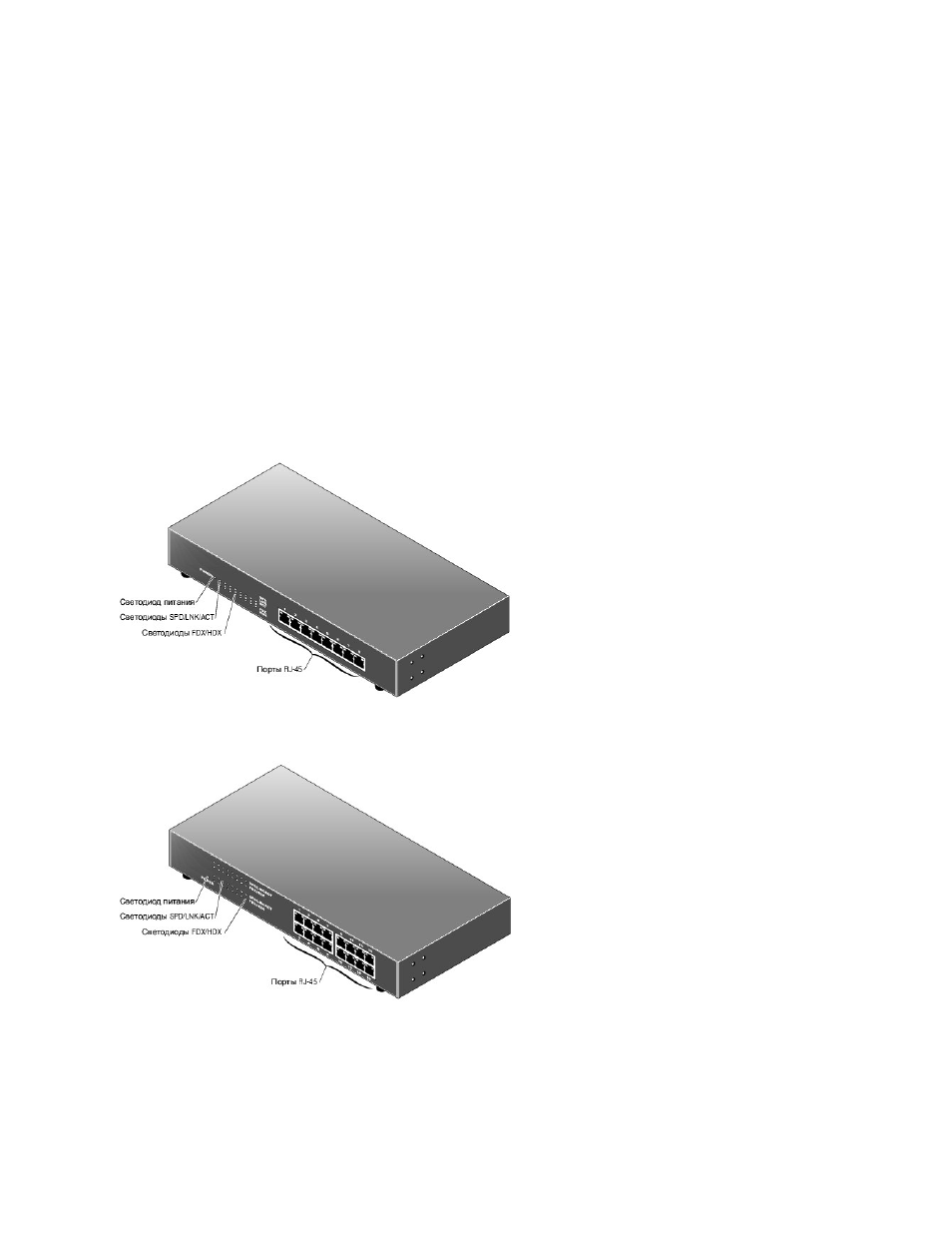

Рисунок
1-1. PowerConnect 2608
Рисунок
1-2. PowerConnect 2616
Рисунок
1-3. PowerConnect 2624
