Vanjsko usisavanje (vidjeti sliku C)
Na izbacivač strugotine može se obostrano nataknuti usisno
crijevo (Ø 35 mm) 15 (pribor).
Spojite usisno crijevo 15 sa usisavačem prašine (pribor). Pre-
gled priključaka na različite usisavače možete naći na kraju
ovih uputa.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.
Vlastito usisavanje (vidjeti sliku C)
Kod manjih radova možete priključiti vrećicu za prašinu/stru-
gotinu (pribor) 16. Čvrsto utaknite nastavak vrećice za praši-
nu u izbacivač strugotine 1. Pravovremeno praznite vrećicu za
prašinu/strugotinu 16, kako bi ostalo zadržano optimalno
hvatanje prašine.
Izbacivanje strugotine po izboru
Sa ručicom za promjenu smjera izbacivanja strugotine 4, izba-
civač strugotine 1 se može prebaciti u desno ili lijevo. Ručicu
za promjenu smjera izbacivanja strugotine 4 pritisnite uvijek
dok ne preskoči u krajnji položaj. Odabrani smjer izbacivanja
će se pokazati simbolom strelice na ručici za promjenu smjera
izbacivanja strugotine 4.
Rad
Načini rada
Namještanje dubine rezanja
Sa okretnim gumbom 2 može se bestupnjevito namještati du-
bina rezanja od 0–2,0 mm, prema skali dubine rezanja 3 (po-
djela skale = 0,1 mm).
Stopalo za odlaganje (vidjeti sliku G)
Stopalo za odlaganje 25 omogućava odlaganje električnog
alata odmah nakon radne operacije, bez opasnosti oštećenja
izratka ili noža blanje. Kod radne operacije stopalo za odlaga-
nje 25 se visoko zakrene i stražnji dio podnožja blanje 8 oslo-
bodi.
Napomena: Stopalo za odlaganje 25 ne smije se demontirati.
Puštanje u rad
 Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.
Uključivanje/isključivanje
Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.
Za puštanje u rad električnog alata pritisnite najprije zapor
uključivanja 6 i nakon toga pritisnite prekidač za uključiva-
nje/isključivanje 5 i držite ga pritisnutog.
Za isključivanje električnog alata otpustite prekidač za uklju-
čivanje/isključivanje 5.
Napomena: Iz razloga sigurnosti se prekidač za uključiva-
nje/isključivanje 5 ne može utvrditi, nego tijekom rada mora
stalno ostati pritisnut.
Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.
Upute za rad
Postupak blanjanja (vidjeti sliku G)
Namjestite željenu dubinu rezanja i stavite električni alat sa
prednjim dijelom podnožja blanje 8 na izradak.
 Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
 Električni alat približavajte izratku samo u uključenom
stanju. Inače postoji opasnost od povratnog udara ako bi
se radni alat zaglavio u izratku.
Uključite električni alat i vodite ga jednoličnim posmakom
preko obrađivanje površine.
Za dobivanje visokokvalitetnih površina radite samo sa ma-
njim posmakom i djelujte pritiskom po sredini na podnožje
blanje.
Kod obrade tvrđih materijala, npr. tvrdog drva, kao i kod kori-
štenja maksimalne širine blanjanja, namjestite samo manju
dubinu rezanja i smanjite prema potrebi posmak blanje.
Preveliki posmak smanjuje kvalitetu površine i može dovesti
do brzog začepljenja izbacivača strugotine.
Samo oštri noževi za blanjanje daju dobar učinak rezanja i ču-
vaju električni alat.
Ugrađeno stopalo za odlaganje 25 omogućava nastavljanje
postupka glodanja i nakon prekida na proizvoljnom mjestu
izratka:
– Stavite električni alat sa prema dolje preklopljenim stopa-
lom za odlaganje, na dalje obrađivano mjesto izratka.
– Uključite električni alat.
– Premjestite pritisak nalijeganja na prednje podnožje blanje
i pomičite električni alat polagano prema naprijed ( ).
Kod toga će se stopalo za odlaganje zakrenuti prema gore
(
), tako da će stražnji dio podnožja blanje ponovno nale-
gnuti na izradak.
– Vodite električni alat jednoličnim posmakom po obrađiva-
noj površini ( ).

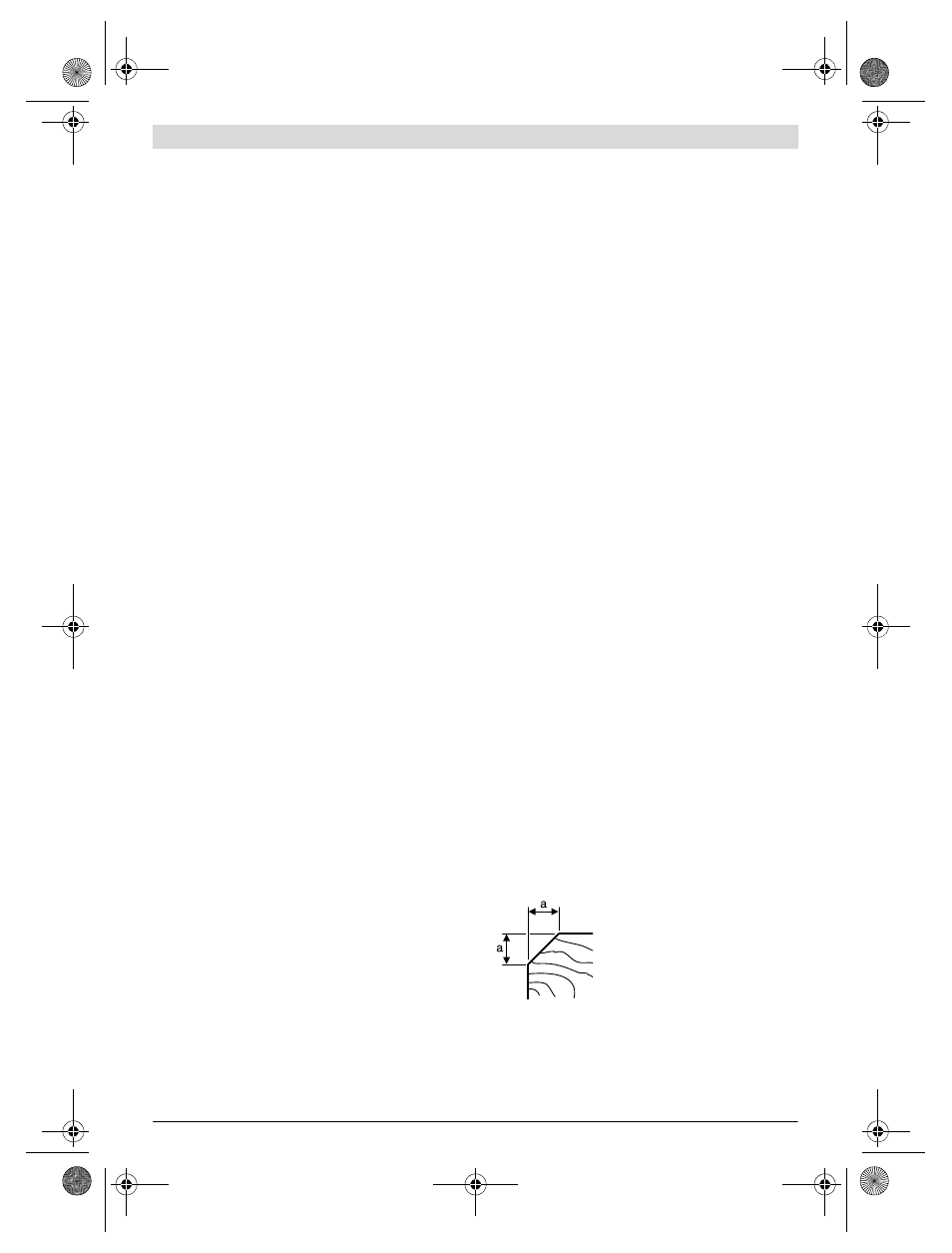

Skošenje rubova (vidjeti sliku H)
V-utori koji se nalaze u prednjem podnožju blanje omogućava-
ju brzo i jednostavno skošenje rubova izratka. Koristite odgo-
varajući V-utor ovisno od tražene širine skošenja. U tu svrhu
blanju sa V-utorom stavite na rubove izratka i vodite je uzduž
rubova.
Blanjanje sa graničnikom paralelnosti/kutnim granični-
kom (vidjeti slike D–F)
Ugradite na električni alat graničnik paralelnosti 17, odnosno
kutni graničnik 21 sa vijkom za pričvršćenje 20. Ovisno od
primjene, ugradite graničnik dubine ureza 24 sa vijkom za pri-
čvršćenje 23 na električni alat.
Korištena dimenzija Utora a (mm)
nema
0 – 2,5
mala 1,0 – 4,5
srednja 2,0 – 5,0
velika 2,5 – 6,0
