10 | Polski
1 609 92A 06X | (17.4.13)
Bosch Power Tools
Wskazówki dotyczące pracy
Struganie (zob. rys. G)
Nastawić pożądaną głębokość strugania i oprzeć elektrona-
rzędzie przednią częścią podstawy struga 8 o przedmiot prze-
znaczony do obróbki.
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Elektronarzędzie uruchomić przed zetknięciem freza z
materiałem. W przeciwnym wypadku istnieje niebezpie-
czeństwo odrzutu, gdy użyte narzędzie zablokuje się w
obrabianym przedmiocie.
Włączyć elektronarzędzie i prowadzić po powierzchni obra-
bianego przedmiotu, zachowując przy tym równomierny po-
suw.
Aby uzyskać wysoką jakość obróbki, należy zachować jedynie
lekki posuw, starając się przy tym wypośrodkować nacisk na
podstawę struga.
Do obróbki twardych materiałów, np. twardego drewna, a
także przy wykorzystaniu maksymalnej szerokości strugania,
należy ustawić jedynie niewielką głębokość strugania i w razie
potrzeby zmniejszyć posuw struga.
Zbyt duży posuw zmniejsza jakość obróbki powierzchni i mo-
że prowadzić do szybkiego zatkania się wyrzutnika wiórów.
Tylko ostre noże gwarantują dobrą jakość obróbki i zapobie-
gają uszkodzeniom elektronarzędzia.
Wbudowana stopka parkująca 25 umożliwia kontynuację pro-
cesu obróbki po przerwie dokonanej w dowolnym miejscu
przedmiotu obrabianego:
– Ustawić elektronarzędzie na miejsce, w którym ma być
kontynuowana obróbka, odchylając uprzednio ku dołowi
stopkę parkującą.
– Włączyć elektronarzędzie.
– Przełożyć punkt ciężkości na przednią podstawę struga i
powoli przesuwać elektronarzędzie do przodu (
). Spo-
woduje to przesunięcie się stopki parkującej (
) do
przodu – w taki sposób, że tylna część podstawy struga
ponownie oprze się na przedmiocie obrabianym.
– Prowadzić elektronarzędzie przez obrabianą powierzch-
nię, wymuszając równomierny posuw (
).
Fazowanie krawędzi (zob. rys. H)
Znajdujące się w przedniej podstawie struga rowki typu V
umożliwiają szybsze i łatwiejsze fazowanie krawędzi. W zależ-
ności od pożądanej szerokości fazy należy zastosować odpo-
wiedni rowek. W tym celu należy umieścić strug rowkiem typu
V na krawędź przedmiotu przeznaczonego do obróbki i i pro-
wadzić go wzdłuż tej krawędzi.
Struganie przy użyciu prowadnicy równoległej/kątowej
(zob. rys. D–F)
Zamontować prowadnicę równoległą 17 lub kątową 21 za po-
mocą śruby mocującej 20 na elektronarzędziu. W razie po-
trzeby zamontować ogranicznik głębokości wręgowania 24 za
pomocą śruby mocującej 23 na elektronarzędziu.
Zwolnić nakrętkę 19 i ustawić pożądaną szerokość wręgowa-
nia na podziałce 18. Ponownie dokręcić nakrętkę 19.
Ustawić pożądaną głębokość wręgowania za pomocą ogra-
nicznika głębokości 24.
Dokonać kilkakrotnie procesu obróbki, aż do osiągnięcia po-
żądanej głębokości wręgu. Strug należy prowadzić, wywiera-
jąc nacisk z boku.

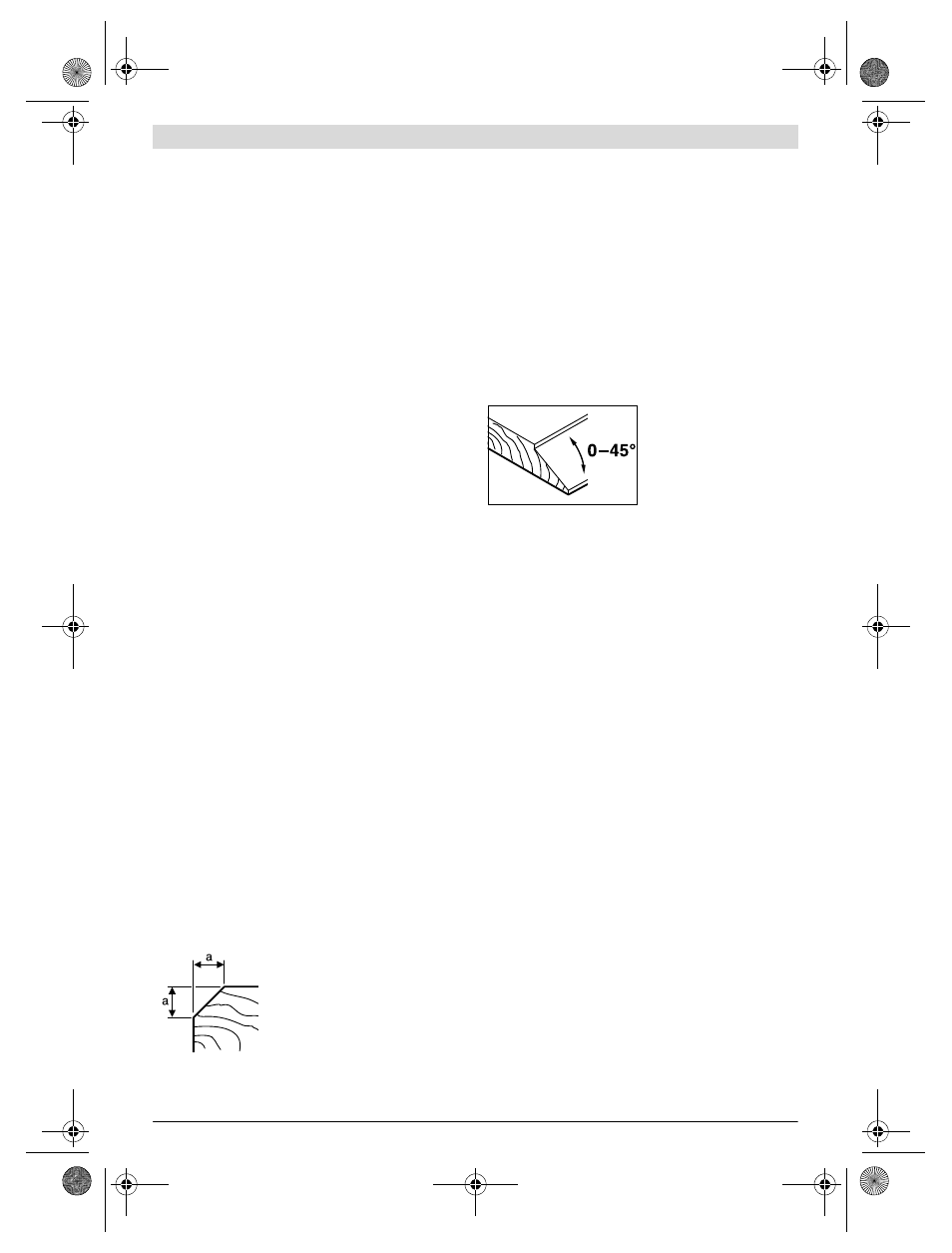

Ukosowanie za pomocą prowadnicy kątowej
Podczas ukosowania wręgów
i powierzchni należy ustawić
pożądany kąt ukosu, kierując
się kątem 22.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Aby zapewnić bezpieczną i wydajną pracę, elektrona-
rzędzie i szczeliny wentylacyjne należy utrzymywać w
czystości.
Stopce parkującej 25 należy zapewnić swobodę poruszania;
należy ją też regularnie czyścić.
Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli
produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien
przeprowadzić autoryzowany serwis elektronarzędzi firmy
Bosch.
Jeżeli konieczna okaże się wymiana przewodu przyłączenio-
wego, należy zlecić ją firmie Bosch lub w autoryzowanym
przez firmę Bosch punkcie naprawy elektronarzędzi, co po-
zwoli uniknąć ryzyka zagrożenia bezpieczeństwa.
Przy wszystkich zgłoszeniach oraz zamówieniach części za-
miennych konieczne jest podanie 10-cyfrowego numeru kata-
logowego elektronarzędzia zgodnie z danymi na tabliczce zna-
mionowej.
Obsługa klienta oraz doradztwo dotyczące
użytkowania
W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-
nia dotyczące napraw i konserwacji nabytego produktu, a tak-
że dotyczące części zamiennych. Rysunki rozłożeniowe oraz
informacje dotyczące części zamiennych można znaleźć rów-
nież pod adresem:
www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na
wszystkie pytania związane z produktami firmy Bosch oraz ich
osprzętem.
Rowek
Rozmiar a
(mm)
żaden
0 – 2,5
mały
1,0 – 4,5
średnioziarniste
2,0 – 5,0
duży
2,5 – 6,0
