Переключаемый выброс стружки
С помощью рычага переключения направления 4 патру-
бок для выброса стружки 1 можно направлять вправо или
влево. Всегда переводите рычаг переключения 4 до фик-
сирования в конечном положении. Выбранное направле-
ния выброса показывает стрелка на рычаге переключе-
ния 4.
Работа с инструментом
Режимы работы
Установка глубины строгания
С помощью поворотной ручки 2 можно плавно регулиро-
вать глубину строгания в диапазоне 0–2,0 мм по шкале 3
(цена деления шкалы = 0,1 мм).
Опорный башмак (см. рис. G)
Благодаря опорному башмаку 25 электроинструмент
можно отставить сразу после работы без опасности по-
вреждения детали или строгального ножа. Для работы
опорный башмак 25 поднимается наверх и открывается
задняя часть подошвы рубанка 8.
Указание: Нельзя снимать опорную пяту 25.
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.
Включение/выключение
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
Для включения электроинструмента нажмите сначала
блокиратор выключателя 6, а затем нажмите выключа-
тель 5 и держите его нажатым.
Для выключения электроинструмента отпустите выклю-
чатель 5.
Указание: По причинам безопасности выключатель 5 не
может быть зафиксирован и при работе следует постоян-
но нажимать на него.
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
Указания по применению
Процесс строгания (см. рис. G)
Установите желаемую глубину строгания и поставьте элек-
троинструмент передней частью подошвы 8 на деталь.
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Подводите электроинструмент к детали только во
включенном состоянии. В противном случае возника-
ет опасность обратного удара при заклинивании рабо-
чего инструмента в детали.
Включите электроинструмент и ведите его с равномерной
подачей по обрабатываемой поверхности.
Для получения высококачественной поверхности рабо-
тайте с низкой подачей и со средним нажимом на подошву
рубанка.
При обработке твердых материалов, напр., твердой дре-
весины и при строгании на всю максимальную ширину
устанавливайте малую глубину и снижайте скорость пода-
чи.
Завышенная подача снижает качество поверхности и мо-
жет привести к быстрому засорению патрубка для выбро-
са стружки.
Только острые ножи обеспечивают хорошую производи-
тельность и бережное обращение с электроинструмен-
том.
Благодаря опорному башмаку 25 процесс строгания мож-
но продолжать после перерыва в любом месте обрабаты-
ваемой заготовки:
– Поставьте электроинструмент с опущенным опорным
башмаком в той части заготовки, которую Вы хотите об-
рабатывать.
– Включите электроинструмент.
– Переместите усилие прижатия на переднюю подошву и
медленно перемещайте электроинструмент вперед
(
). При этом опорный башмак откидывается вверх
(
) и подошва задней частью опять прилегает к обра-
батываемой заготовке.
– Ведите электроинструмент с равномерной скоростью
по обрабатываемой поверхности (
).

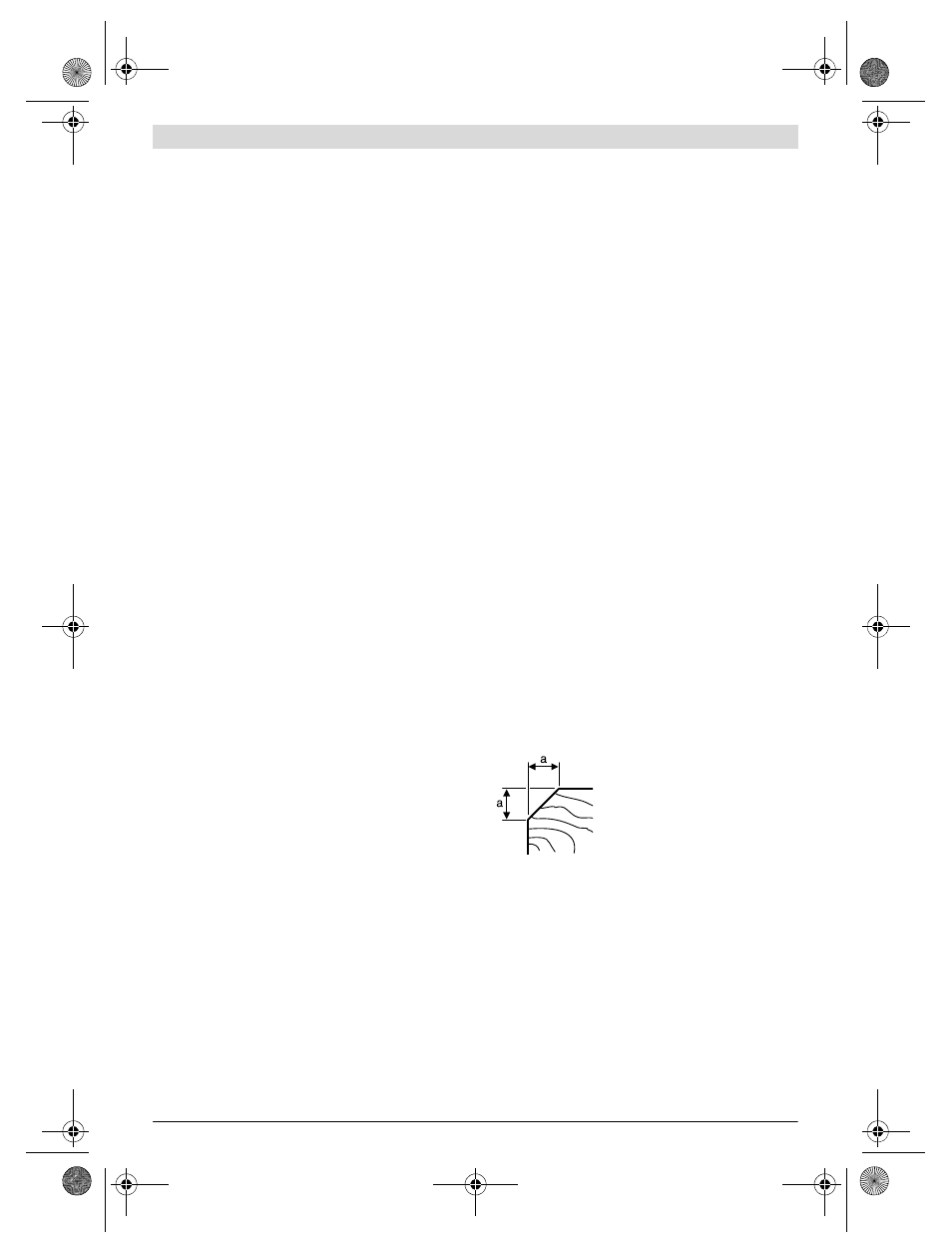

Скашивание кромок (см. рис. Н)
V-образные пазы в передней части подошвы позволяют
быстро и просто снимать фаску с кромки заготовки. Ис-
пользуйте соответствующий V-образный паз для желае-
мой ширины фаски. Для этого поставьте рубанок V-образ-
ным пазом на кромку детали и ведите его вдоль детали.
Строгание с параллельным/угловым упором
(см. рис. D–F)
Закрепите параллельный упор 17 или угловой упор 21 с
помощью винта крепления 20 на электроинструменте. В
зависимости от вида работы закрепите ограничитель глу-
бины четверти 24 винтом крепления 23 на электроинстру-
менте.
Отпустите установочную гайку 19 и установите желаемую
ширину четверти по шкале 18. Крепко затяните устано-
вочную гайку 19.
Соответственным образом настройте нужную глубину вы-
борки четверти с помощью ограничителя глубины 24.
Используемый паз Размер а (мм)
нет
0 – 2,5
небольшой
1,0 – 4,5
средняя
2,0 – 5,0
большой
2,5 – 6,0
