36 | Українська
1 609 92A 06X | (17.4.13) Bosch Power Tools
Вказівки щодо роботи
Стругання (див. мал. G)
Встановіть бажану глибину різання і приставте
електроприлад передньою частиною підошви рубанка 8
до оброблюваної деталі.
 Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.
 Підводьте електроприлад до оброблюваної деталі
тільки увімкнутим. При застряванні електроприладу в
оброблюваній деталі існує небезпека відскакування.
Увімкніть електроприлад і ведіть його з рівномірною
подачею по оброблюваній поверхні.
Для забезпечення високої якості поверхні просувайте
прилад уперед дуже повільно і натискуйте посередині на
підошву рубанка.
При обробці твердих матеріалів, напр., деревини твердих
порід, а також при використанні максимальної ширини
стругання встановлюйте невелику глибину різання і, при
необхідності, знизьте швидкість просування при
струганні.
Завелике просування погіршує якість поверхні і може
призвести до швидкого забивання викидача стружки.
Лише гості стругальні ножі дають високу різальну
потужність та бережуть електроприлад.
Інтегрований паркувальний башмак 25 дозволяє
продовжити стругання після зупинки у будь-якому місці
оброблюваної деталі:
– Приставте електроприлад з опущеним донизу
паркувальним башмаком до місця деталі, яке Ви
продовжуєте обробляти.
– Увімкніть електроприлад.
– Перемістить тиск на передню частину підошви рубанка
і повільно посуньте електроприлад уперед ( ). При
цьому паркувальний башмак підніметься угору ( ), і
задня частина підошви рубанка знову прилягатиме до
оброблюваної деталі.
– Ведіть електроприлад з рівномірною подачею по
оброблюваній поверхні ( ).
Зняття фасок з країв (див. мал. H)
V-подібні пази у передній частині підошви рубанка
дозволяють швидко і просто знімати фаски з країв
оброблюваної заготовки. В залежності від бажаної
глибини фаски використовуйте відповідний V-подібний
паз. Для цього приставте рубанок V-подібним пазом до
краю оброблюваної деталі і ведіть його уздовж цього
краю.
Стругання з паралельним/кутовим упором
(див. мал. D–F)
Монтуйте паралельний упор 17 або кутовий упор 21 на
електроприладі за допомогою кріпильного гвинта 20. В
залежності від виду використання монтуйте на
електроприладі обмежувач глибини фальцювання 24 за
допомогою кріпильного гвинта 23.
Відпустіть фіксуючу гайку 19 і встановіть бажану ширину
фальцювання на шкалі 18. Знову затягніть фіксуючу
гайку
19.
Відповідно встановіть бажану глибину фальцювання за
допомогою обмежувача глибини фальцювання 24.
Декілька разів виконайте операцію стругання, поки не
досягнете бажаної глибини фальцювання. Ведіть рубанок,
притискуючи збоку.

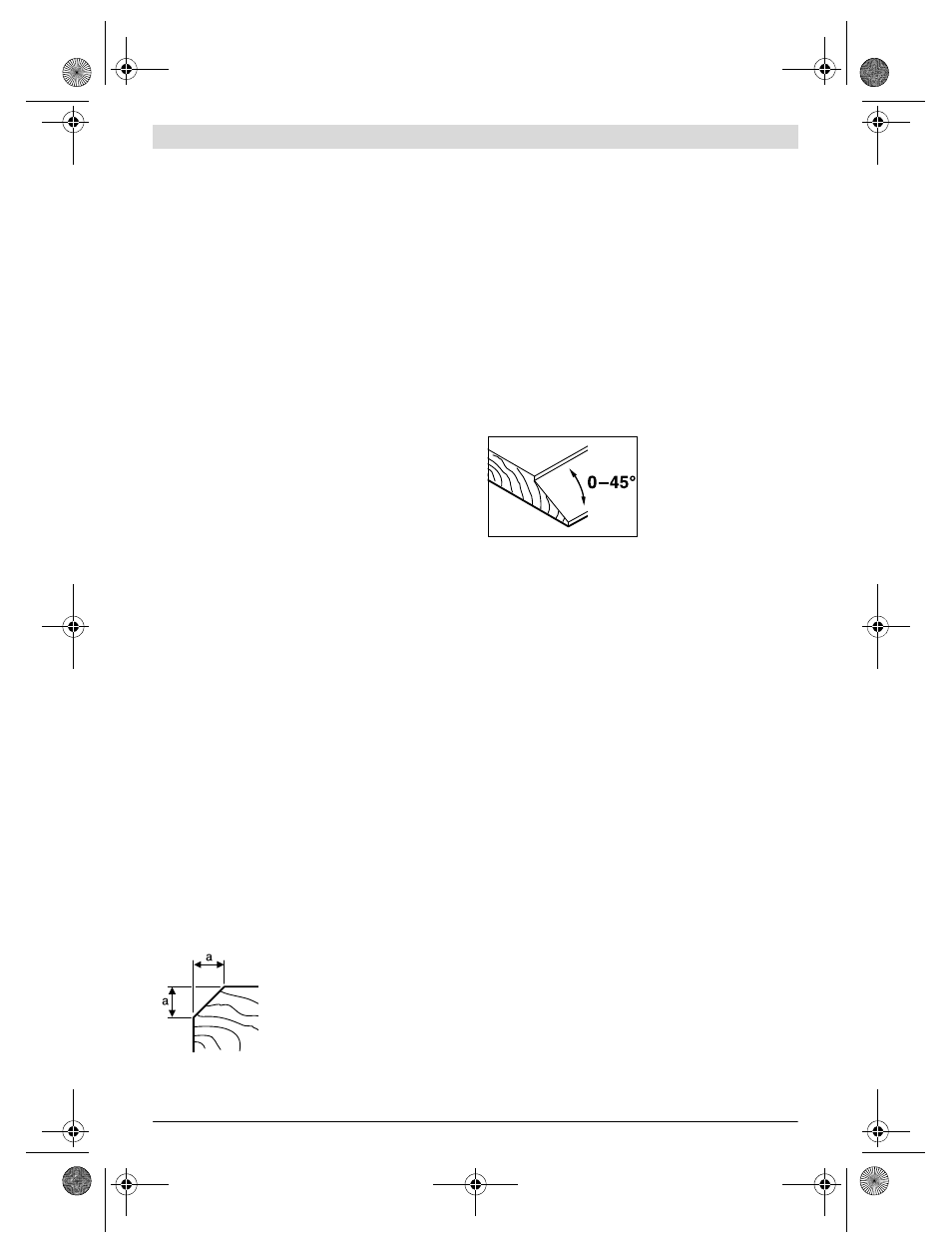

Скіс країв з використанням кутового упора
При скосі фальців і
поверхонь встановіть
необхідний кут скосу за
допомогою регулятора
кута 22.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
 Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.
 Щоб електроприлад працював якісно і надійно,
тримайте прилад і вентиляційні отвори в чистоті.
Тримайте паркувальний башмак 25 вільно
переміщуваним і регулярно прочищайте його.
Якщо незважаючи на ретельну технологію виготовлення і
перевірки прилад все-таки вийде з ладу, його ремонт
дозволяється виконувати лише в авторизованій сервісній
майстерні для електроприладів Bosch.
Якщо треба поміняти під’єднувальний кабель, це треба
робити на фірмі Bosch або в сервісній майстерні для
електроінструментів Bosch, щоб уникнути небезпек.
При всіх запитаннях і при замовленні запчастин, будь
ласка, обов’язково зазначайте 10-значний товарний
номер, що знаходиться на заводській табличці
електроприладу.
Сервіс та надання консультацій щодо
використання продукції
Сервісна майстерня відповість на запитання стосовно
ремонту і технічного обслуговування Вашого виробу.
Малюнки в деталях і інформацію щодо запчастин можна
знайти за адресою:
www.bosch-pt.com
Команда співробітників Bosch з надання консультацій
щодо використання продукції із задоволенням відповість
на Ваші запитання стосовно нашої продукції та приладдя
до неї.
Використовуваний
паз Відстань a
(мм)
немає 0 – 2,5
невеличка 1,0 – 4,5
середня 2,0 – 5,0
велика 2,5 – 6,0
