Hrvatski | 91
Bosch Power Tools 1 609 929 M74 | (24.10.07)
Odgovarajuće tomu dobiju se slijedeći slučajevi
primjene:
– Tvrđe dosjedanje postoji kod vijčanih spojeva
metala na metal, kod primjene podložnih
pločica. Nakon relativno kratkog vremena
udara postiže se maksimalni okretni moment
(strmiji tok karakteristike). Nepotrebno dugo
trajanje udara može oštetiti električni alat.
– Elastičnije dosjedanje postoji kod vijčanih
spojeva metala na metal, ali kod primjene
elastičnih prstenova, tanjurastih opruga,
sprežnjaka ili vijaka/matica sa konusnim
dosjedanjem, kao i kod primjene produžetaka.
– Mekše dosjedanje postoji kod vijčanih
spojeva, npr. metal na drvo ili kod primjene
olovnih ili fiberglas podložnih pločica kao
podloge.
Kod elastičnijeg odnosno mekšeg dosjedanja,
maksimalni moment stezanja je manji nego kod
tvrđeg dosjedanja. Isto tako je potrebno osjetno
dulje trajanje udara.
Određivanje trajanja udara

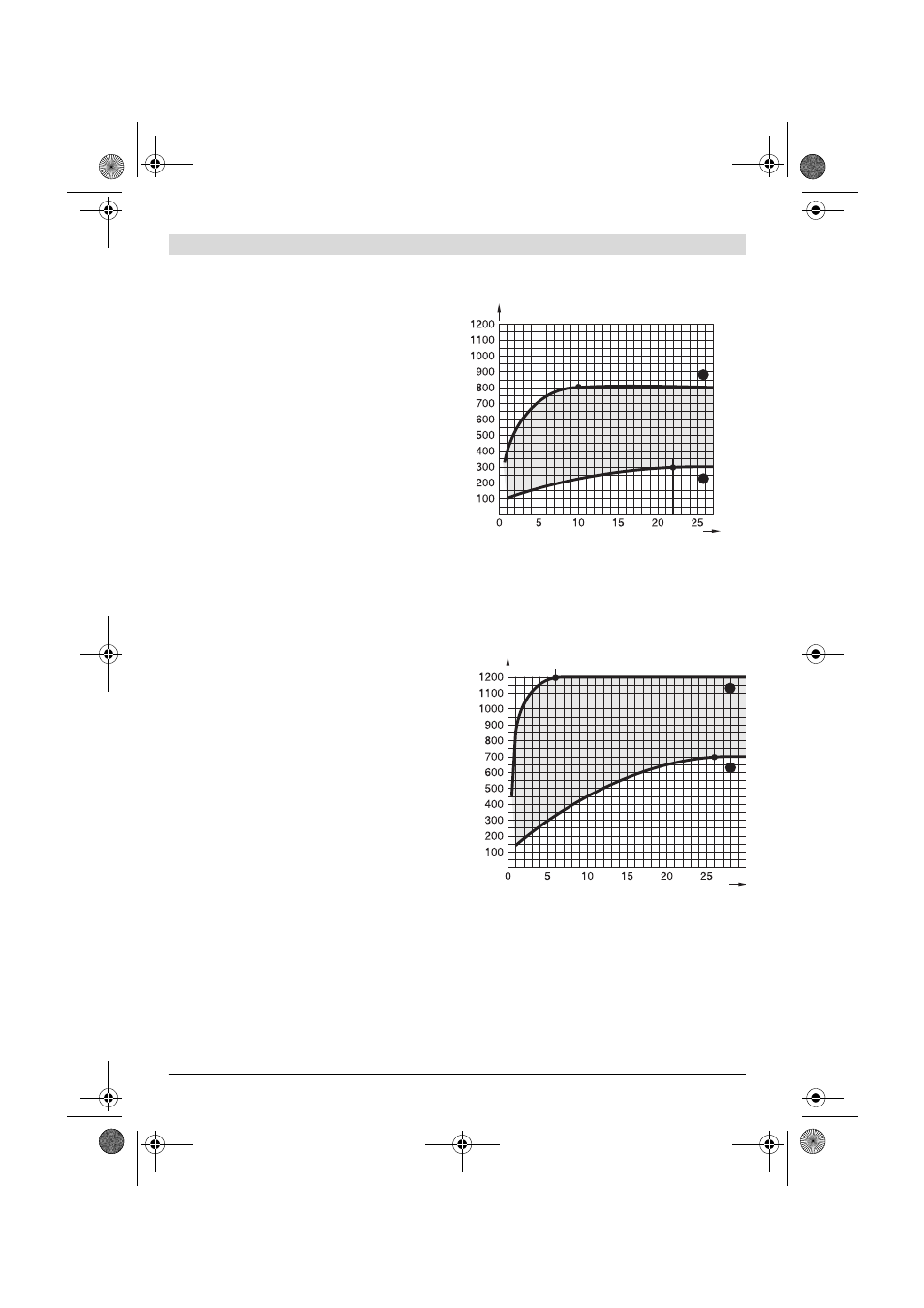

Dijagrami (primjeri) pokazuju moment stezanja
[Nm] u ovisnosti o trajanju udara [s]:
n za tvrdo dosjedanje
o za meko dosjedanje.
Podaci su srednje vrijednosti i različiti ovisno od
slučaja primjene. Za provjeru, moment stezanja
treba uvijek provjeriti momentnim ključem.
Dijagram za GDS 24
Maksimalni okretni moment postiže se:
– za tvrdo dosjedanje nakon cca. 10 sekundi
trajanja udara
– za meko dosjedanje nakon cca. 22 sekunde
trajanja udara
Dijagram za GDS 30
Maksimalni okretni moment postiže se:
– za tvrdo dosjedanje nakon cca. 6 sekundi
trajanja udara
– za meko dosjedanje nakon cca. 26 sekunde
trajanja udara
Približne vrijednosti za maksimalni moment
stezanja vijaka trgovačke kvalitete mogu se uzeti
iz donje tablice.
[Nm]
[s]
1
2
[Nm]
[s]
1
2
