Adekvátně vyplývají následující případy použití:
– Tvrdé uložení je dáno u přišroubování kovu na
kov při použití plochých podložek. Po
relativně krátké době rázů je dosaženo
maximálního kroutícího momentu (strmý
průběh charakteristiky). Zbytečně dlouhá
doba rázů jen poškozuje stroj.
– Pružné uložení je dáno u přišroubování kovu
na kov, avšak při použití pružných podložek,
talířových pružin, čepů nebo šroubů/matic s
kuželovým uložením a též při použití
prodloužení.
– Měkké uložení je dáno u přišroubování např.
kovu na dřevo nebo při použití olověných
nebo fíbrových podložek.
U pružného resp. měkkého uložení je maximální
utahovací moment nižší než u tvrdého uložení.
Rovněž je zapotřebí výrazně delší doba rázů.
Zjištění doby rázů

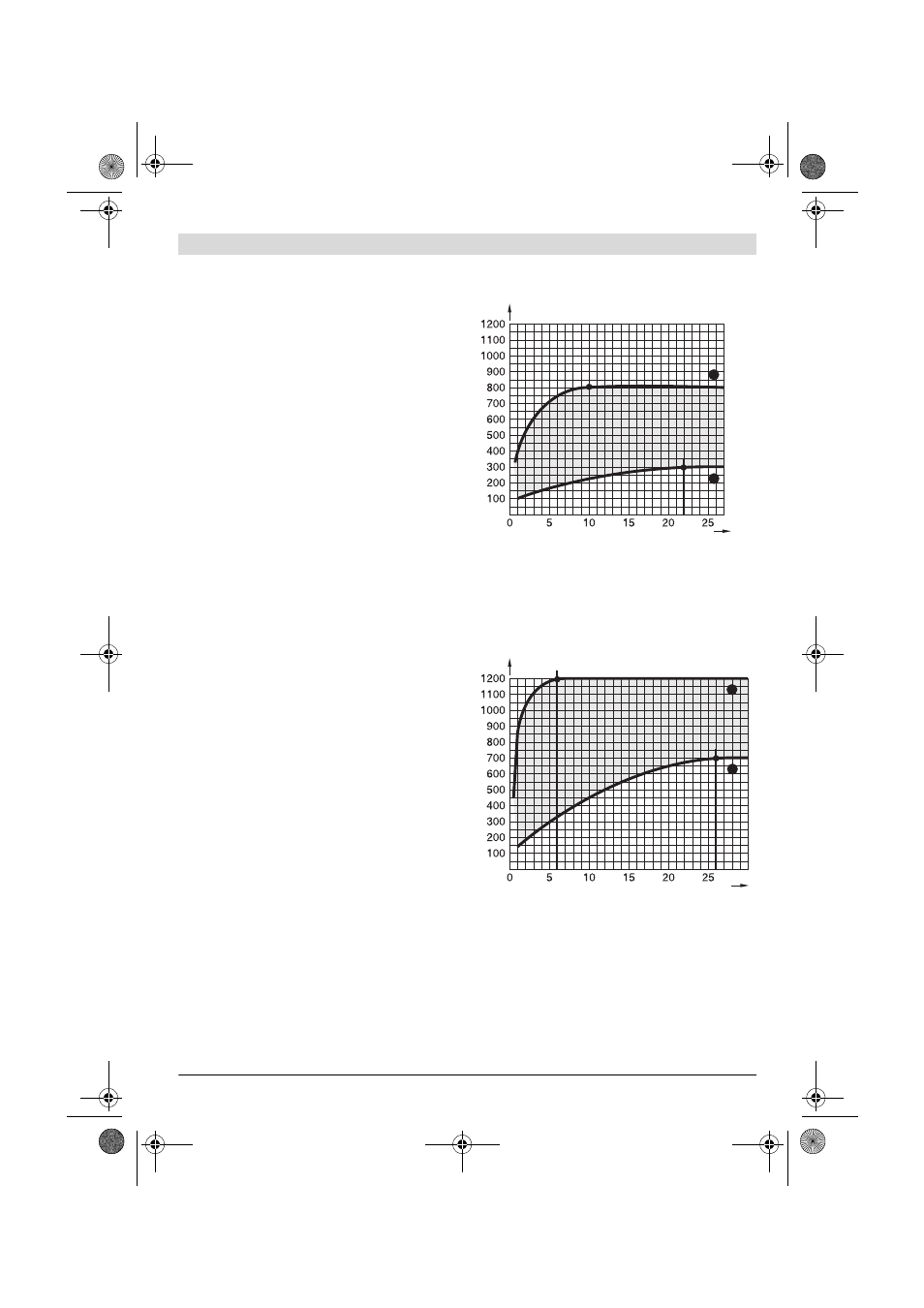

Diagramy (příklady) ukazují utahovací moment
[Nm] v závislosti na době rázů [s]:
n pro tvrdé uložení
o pro měkké uložení.
Údaje jsou průměrné hodnoty a liší se podle
případu použití. Pro kontrolu je třeba utahovací
moment neustále ověřovat pomocí
momentového klíče.
Diagram pro GDS 24
Nejvyšší utahovací moment byl dosažen:
– pro tvrdé uložení po ca. 10 sekundách doby
rázů
– pro měkké uložení po ca. 22 sekundách doby
rázů
Diagram pro GDS 30
Nejvyšší utahovací moment byl dosažen:
– pro tvrdé uložení po ca. 6 sekundách doby
rázů
– pro měkké uložení po ca. 26 sekundách doby
rázů
Směrné hodnoty pro maximální utahovací
momenty obvyklých šroubů můžete převzít z
následující tabulky.
[Nm]
[s]
1
2
[Nm]
[s]
1
2
