Latviešu | 107
Bosch Power Tools
1 609 929 M74 | (24.10.07)
Cieti, atsperīgi un mīksti skrūvju savienojumi
Izmērot griezes momentu, kas veidojas triecienu
fāzes laikā, un ievietojot iegūtās vērtības
diagrammā, veidojas raksturlīkne, kas ilustrē
skrūvēšanas procesu. Raksturlīknes augstums
atbilst maksimālajam iegūtajam griezes
momentam, bet raksturlīknes stāvums parāda,
cik ilgā laikā šis moments tiek sasniegts.
Griezes momenta izmaiņu raksturu nosaka šādi
faktori.
– Skrūvju vai uzgriežņu cietība
– Starpliku elementa veids (paplāksne,
atsperpaplāksne vai blīve)
– Saskrūvējamo materiālu cietība
– Smērvielu klātbūtne skrūvju savienojumā
Atbilstoši minētajiem faktoriem, izšķirami šādu
tipu skrūvju savienojumi.
– Ciets savienojums veidojas, sastiprinot
metālu ar metālu un kā starpliku elementus
izmantojot paplāksnes. Maksimālais griezes
moments tiek sasniegts pēc samērā neilgas
triecienu fāzes (stāva raksturlīkne). Nevajadzī-
gi ilga triecienu fāze kaitē instrumentam.
– Atsperīgs savienojums veidojas, sastiprinot
metālu ar metālu, taču kā starpliku elementus
izmantojot atspergredzenus, plakanas
atsperpaplāksnes, sprostpaplāksnes, kā arī,
lietojot skrūves un uzgriežņus ar konisku sēžu
vai pagarinošos elementus.
– Mīksts savienojums veidojas, sastiprinot, pie-
mēram, metālu ar koku vai kā starpliku
elementus lietojot svina vai šķiedru materiāla
paplāksnes.
Elastīgam vai mīkstam skrūvju savienojumam
maksimālais skrūvju pievilkšanas moments ir
mazāks, nekā cietam skrūvju savienojumam. Taču
triecienu fāzei jābūt ievērojami ilgākai.
Triecienu fāzes ilguma noteikšana

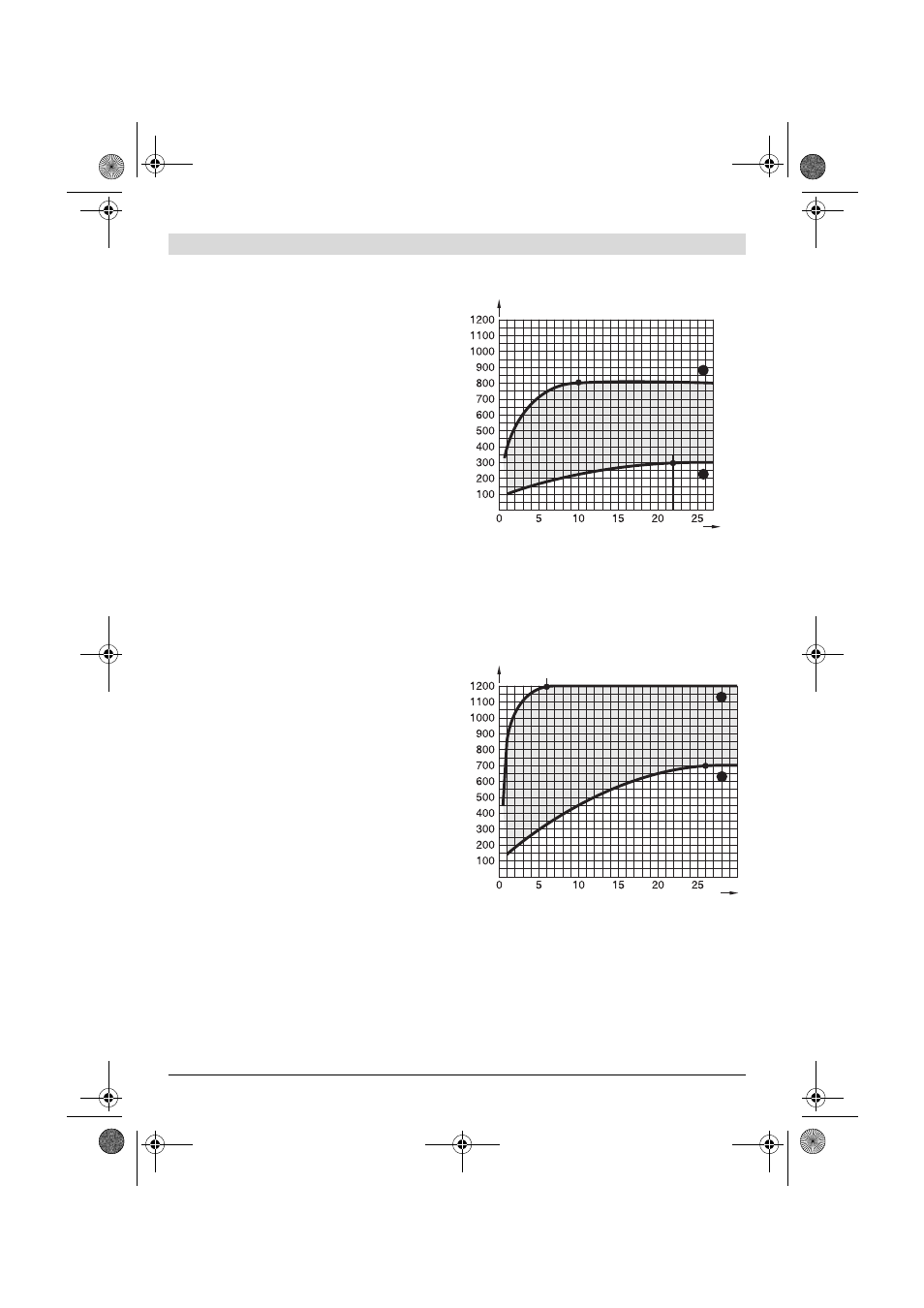

Diagrammā (piemērs) ir parādīta pievilkšanas
momenta [Nm] atkarība no triecienu fāzes ilguma
[s]:
n cietam savienojumam,
o mīkstam savienojumam.
Šīs ir vidējās vērtības, kas var atšķirties dažādiem
pielietojuma veidiem. Lai nodrošinātu
pievilkšanas momenta kontroli, tas vienmēr
jāpārbauda ar īpašu dinamometrisko atslēgu.
Diagramma instrumentam GDS 24
Maksimālais pievilkšanas moments tiek
sasniegts:
– cietam savienojumam aptuveni pēc
10 sekunžu ilgas triecienu fāzes,
– mīkstam savienojumam aptuveni pēc
22 sekunžu ilgas triecienu fāzes.
Diagramma instrumentam GDS 30
Maksimālais pievilkšanas moments tiek
sasniegts:
– cietam savienojumam aptuveni pēc 6 sekunžu
ilgas triecienu fāzes,
– mīkstam savienojumam aptuveni pēc
26 sekunžu ilgas triecienu fāzes.
Maksimālā skrūvju pievilkšanas momenta
orientējošās vērtības tirdzniecībā pārdodamajām
skrūvēm ir sniegtas sekojošajā tabulā.
[Nm]
[s]
1
2
[Nm]
[s]
1
2
