34 | Magyar
Az ütési időtartamot minden egyes kívánt
meghúzási nyomatékhoz külön meg kell
határozni. A ténylegesen elért meghúzási
nyomatékot egy dinamométer-kulccsal mindig
ellenőrizni kell.
Kemény, rugós, vagy puha rögzítésű
csavarkötések
Ha egy kísérletben megméri az ütéssorozat során
elért forgatónyomatékot, és a mért értékeket
felviszi egy grafikonra, akkor megkapja a
forgatónyomaték-görbét. A görbe magassága a
legnagyobb elérhető forgatónyomatékot jelzi, a
görbe meredeksége pedig azt mutatja, mennyi
idő alatt lehet ezt a forgatónyomatékot elérni.
A forgatónyomaték-görbe a következő
tényezőktől függ:
– A csavarok / anyák szilárdsága
– Az alátét típusa (tárcsa, tányérrúgó, tömítés)
– A csavarkötéssel rögzítendő munkadarab
anyagának szilárdsága
– A csavarkötésnél alkalmazott kenőanyag
tulajdonságai
Ennek megfelelően a következő alkalmazási
eseteket lehet megkülönböztetni:
– Kemény rögzítés akkor alakul ki, ha fémet
fémhez csavaroznak és alátéttárcsát
használnak. A berendezés a legnagyobb
forgatónyomatékot viszonylag rövid ütési idő
alatt eléri (meredek jelleggörbe). A
feleslegesen hosszú ütési idő csak árt a
berendezésnek.
– Rugózó rögzítés akkor alakul ki, ha fémet
fémhez csavaroznak, de alátétként rugós
gyűrűt vagy tányérrúgót használnak, vagy
támcsavarok vagy kúpos ülésű csavarok/anyák
vagy hosszabbítók kerülnek alkalmazásra.
– Puha rögzítésről akkor beszélhetünk, ha
például fémet fához csavaroznak, vagy
alátétként ólom- vagy fiberalátétet
használnak.
Rugózó, illetve puha rögzítésnél a legnagyobb
meghúzási nyomaték kisebb mint kemény
rögzítésnél. Ilyenkor ezen kívül lényegesen
nagyobb ütési időre van szükség.
Az ütési időtartam meghatározása

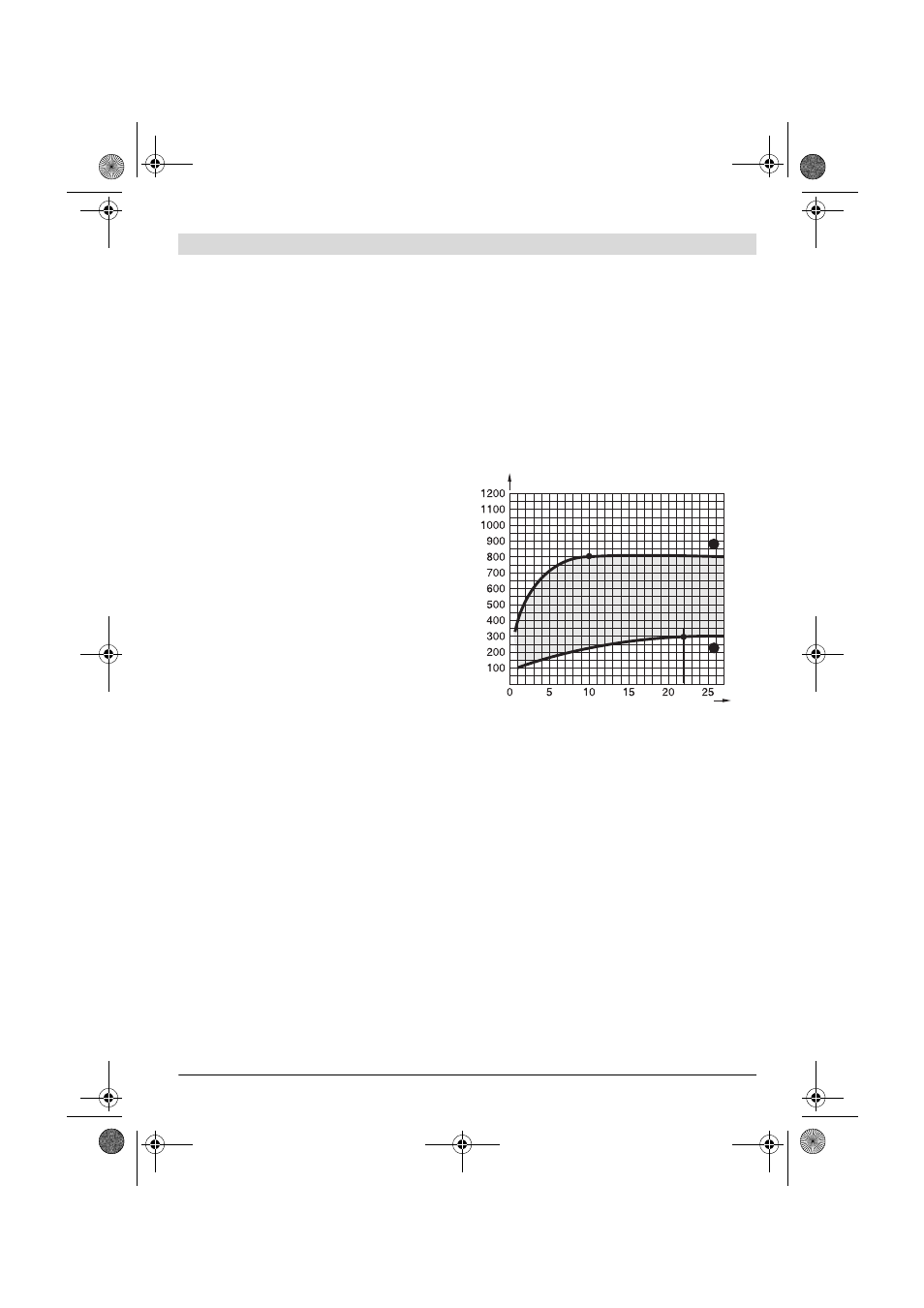

Az ábrákon (példák) a meghúzási nyomaték [Nm]
az ütési időtartam [s] függvényében van
ábrázolva:
n kemény rögzítéshez
o puha rögzítéshez.
Az adatok küzépértékek és az alkalmazási esettől
függően különbözők lehetnek. A ténylegesen
elért meghúzási nyomatékot egy dinamométer-
kulccsal mindig ellenőrizni kell.
Grafikon GDS 24
A legmagasabb forgatónyomaték elérése:
– kemény rögzítés esetén kb. 10 másodperc
ütési időtartam eltelte után
– puha rögzítés esetén kb. 22 másodperc ütési
időtartam eltelte után
[Nm]
[s]
1
2
