Тривалість ударів треба визначати окремо для
кожного необхідного моменту затягування.
Фактичний момент затягування треба завжди
перевіряти динамометричним ключем.
Гвинтові з’єднання з жорсткою, пружною або
м’якою посадкою
Якщо експериментальним способом
вимірювати і переводити в графічну форму
обертальні моменти, що досягаються протягом
серії ударів, то Ви отримаєте криву
обертальних моментів. Висота кривої
відповідає максимальному обертальному
моменту, її крутість показує, протягом якого
часу цей максимум був досягнутий.
Форма кривої обертального моменту залежить
від таких факторів:
– міцність гвинтів/гайок
– вид основи (шайба, тарілчаста пружина,
прокладка)
– міцність матеріалу, що з’єднується
– змащення гвинтового з’єднання
З цього витікають такі випадки застосування:
– Жорстка посадка
– при прикручуванні
металу до металу з використанням
підкладних шайб. Після відносно короткої
тривалості ударів досягається максимальний
обертальний момент (крута форма кривої).
Зайво довга тривалість ударів шкодить
приладу.
– Пружна посадка – при прикручуванні
металу до металу, але з використанням
пружинних кілець, тарілчастих пружин,
розпірних прогоничів або гвинтів/гайок з
конусною посадочною поверхнею, а також з
використанням подовжувачів.
– М’яка посадка – при прикручуванні, напр,
металу до деревини, або при використанні
свинцевих або волоконних шайб.
При пружній або м’якій посадці максимальний
момент затягування менший ніж при жорсткій
посадці. Потребується також значно довша
тривалість ударів.
Визначення тривалості ударів
В діаграмах (прикладах) показаний момент
затягування [Нм] у відповідності до тривалості
ударів [с]:
n при твердій посадці
o при м’якій посадці.
Зазначені дані є середніми значеннями та
можуть розрізнятися в залежності від
конкретного випадку. Завжди перевіряйте для
контролю момент затягування
динамометричним ключем.

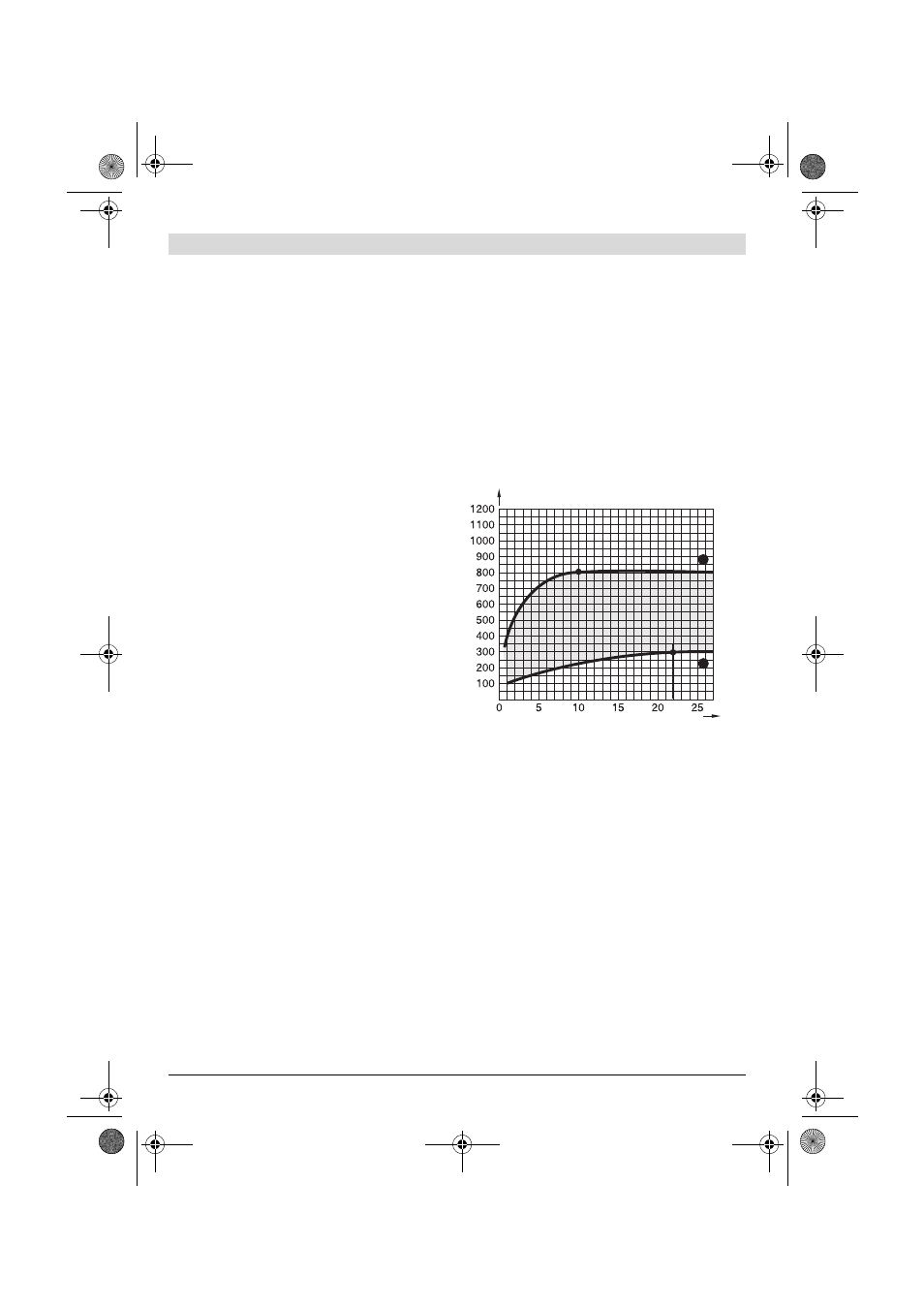

Діаграма для GDS 24
Максимальний обертальний момент
досягається:
– при твердій посадці після тривалості ударів
близько 10 секунд
– при м’якій посадці після тривалості ударів
близько 22 секунд
[Nm]
[s]
1
