68 | Български

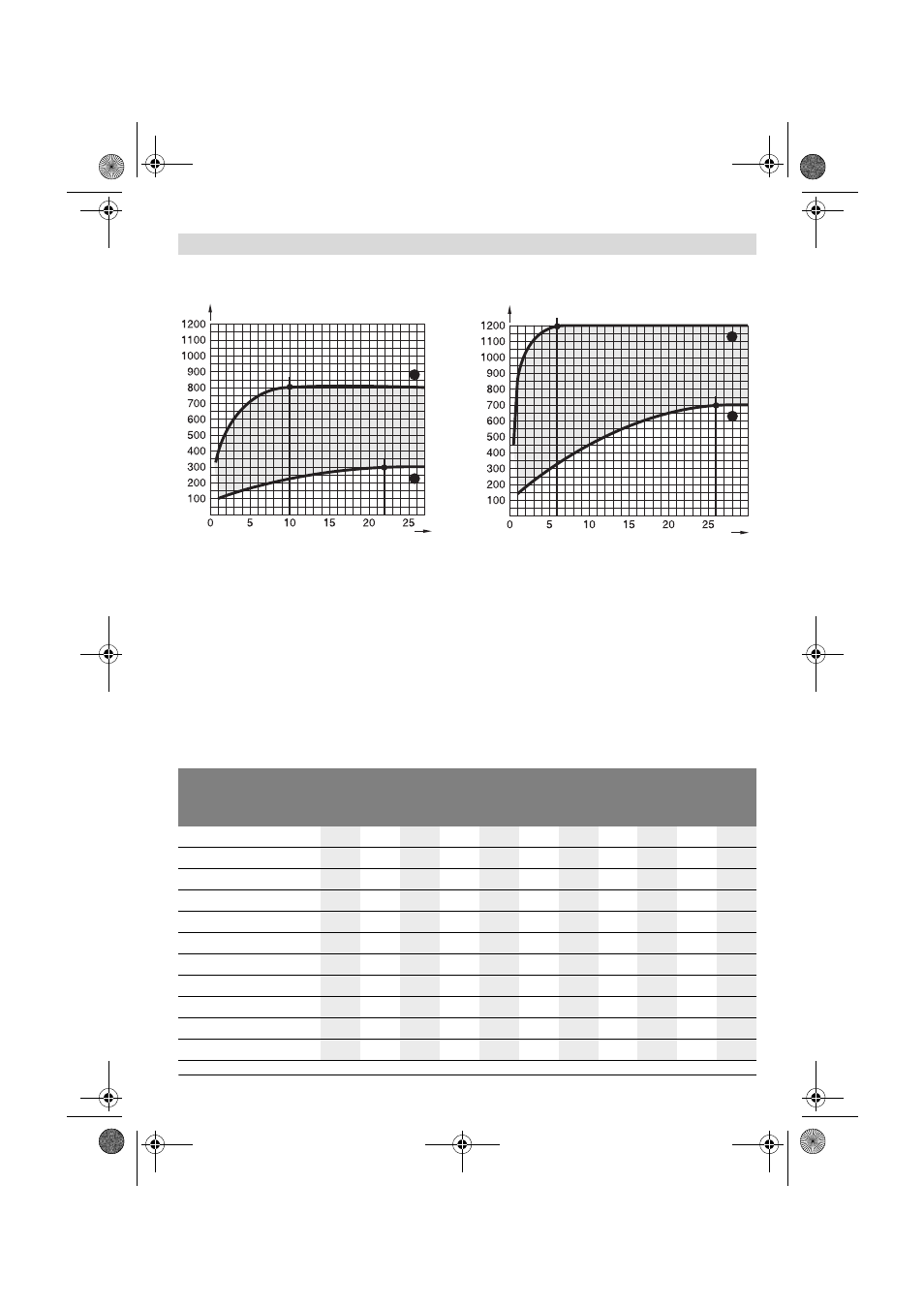

Диаграма за GDS 24
Най-висок въртящ момент се достига:
– за твърдо винтово съединение след прибл.
10 секунди времетраене на ударите
– за меко винтово съединение след прибл.
22 секунди времетраене на ударите
Диаграма за GDS 30
Най-висок въртящ момент се достига:
– за твърдо винтово съединение след прибл.
6 секунди времетраене на ударите
– за меко винтово съединение след прибл.
26 секунди времетраене на ударите
Ориентировъчни стойности за максималния
момент на затягане на обикновени винтове
съдържа таблицата по-долу.
Ориентировъчни стойности за максимални моменти на затягане на винтове
Стойностите са в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото
напрежение е 90 % от граница на провлачване (при коефициент на триене
μ
oбщ
= 0,12). За контрол
винаги трябва да се проверява с динамометричен ключ.
[Nm]
[s]
1
2
[Nm]
[s]
1
2
Класове на якост по
DIN 267
Обикновени винтове
Високояки
винтове
3.6
4.6
5.6
4.8
6.6
5.8
6.8
6.9
8.8
10.9
12.9
M 8
6.57
8.7
11
11.6
13.1
14.6
17.5
19.7
23
33
39
M 10
13
17.5
22
23
26
29
35
39
47
65
78
M 12
22.6
30
37.6
40
45
50
60
67
80
113
135
M 14
36
48
60
65
72
79
95
107
130
180
215
M 16
55
73
92
98
110
122
147
165
196
275
330
M 18
75
101
126
135
151
168
202
227
270
380
450
M 20
107
143
178
190
214
238
286
320
385
540
635
M 22
145
190
240
255
290
320
385
430
510
715
855
M 24
185
245
310
325
370
410
490
455
650
910
1100
M 27
275
365
455
480
445
605
725
815
960
1345 1615
M 30
370
495
615
650
740
820
990
1110 1300 1830 2200
