Монтаж прокладочных втулок и масломера, Опции – Инструкция по эксплуатации Baldor Опорные подшипники RTL DODGE SLEEVOIL Размеры 3-7__16” до 12”
Страница 6
6
Таблица 4
RTL SLEEVOIL
РАЗМЕР
ВИНТ ПЛУНЖЕРА
БОЛТ КРЫШКИ
КОРПУСА
РАЗМЕР
КЛЮЧА
(ШЕСТИГР.
ГОЛОВКА)
КРУТЯЩЕЕ
УСИЛИЕ
(Nm)
РЕЗЬБА
РАЗМЕР
КРУТЯЩЕЕ
УСИЛИЕ
(Nm)
3-7/16
3-15/16
3/8
3/8
850
850
¾–10
¾–10
216
216
4-7/16
4-15/16
½
5/8
1260
2500
7/8-9
7/8-9
257
257
5 -7/16
6
5/8
5/8
2500
2500
1-8
1-8
298
298
7
8
5/8
¾
2500
3600
1-1/8–7
1-1/8–7
406
406
9
10
12
¾
¾
¾
3600
4800
4800
1¼–7
1¼–7
1½–6
569
569
1003

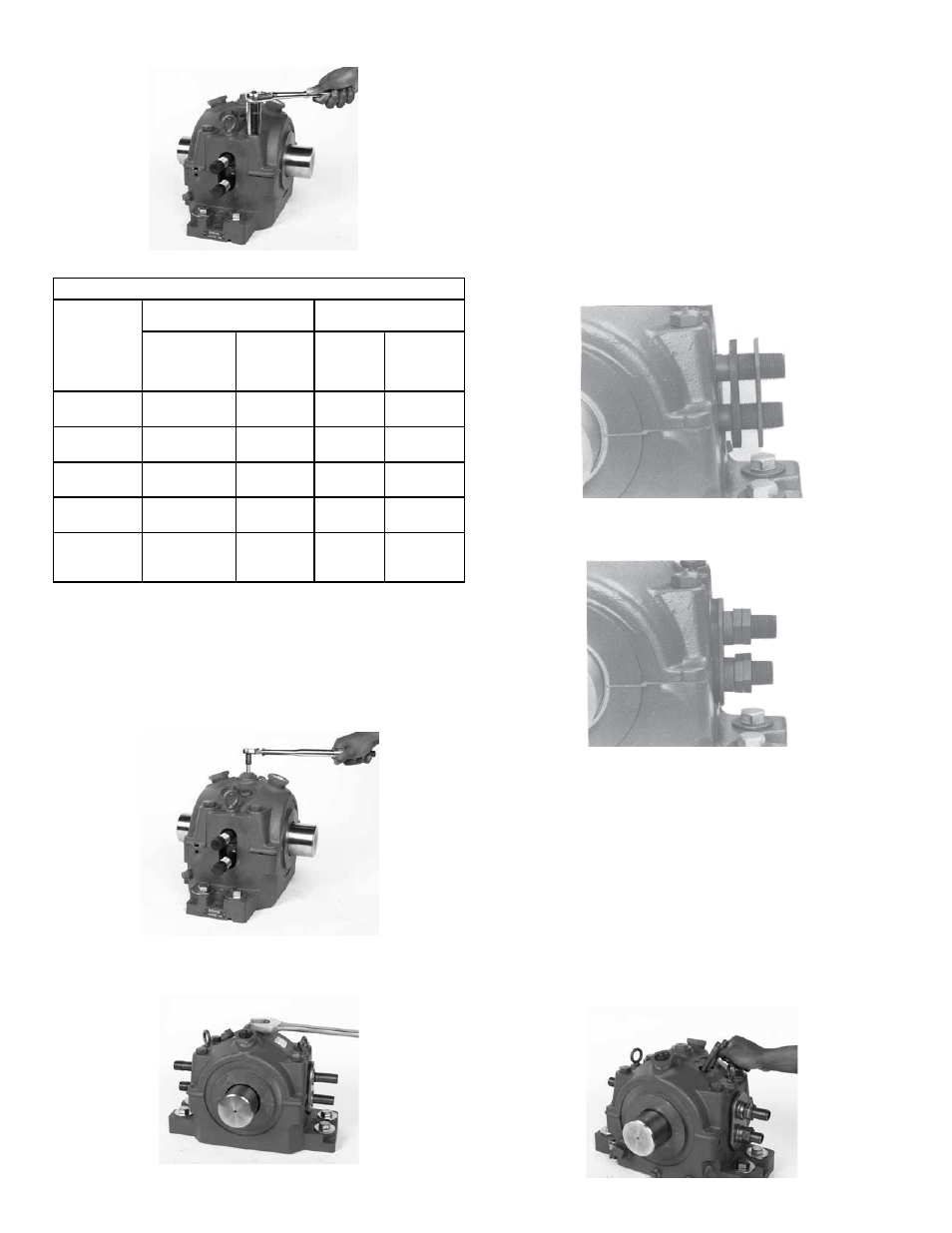

Винт плунжера затягивается с усилием, указанным в таблице
4 по приведенной ниже методике.
Подшипники с нагрузкой на крышку.
для установки крышки в таких подшипниках следует затянуть
винт плунжера, удерживая вал, с указанным в таблице 4
усилием. Отметьте расположение винта плунжера. Отверните
винт плунжера на один оборот и ослабьте удерживание вала.
Затем затяните винт плунжера до отметки. Прекратите
удерживать вал и затяните стопорную гайку винта плунжера.
ПРИМЕЧАНИЕ. НЕ затягивайте винт плунжера на
сопутствующем подшипнике с нагруженным основанием до
завершения монтажа подшипника с нагруженной крышкой
и прекращения удерживания вала.
ПОДШИПНИКИ С НАГРУЖЕННЫМ ОСНОВАНИЕМ. Затяните
винт плунжера с усилием, указанным в таблице 4, и зафиксируйте
при помощи стопорной гайки.
МОНТАЖ ПРОКЛАДОЧНЫХ ВТУЛОК
И МАСЛОМЕРА
Установите прокладочную втулку и пластину на трубках подачи
охладителя. Нанесите незатвердевающий герметик на участок
прокладочной втулки корпуса и между втулкой и пластиной.
Установите гильзы и гайки на трубки (плотная, но не
герметичная посадка). Для лучшего уплотнения можно нанести
незатвердевающий герметик под прокладочной втулкой.
Уровнемер масла может устанавливаться на любом расстоянии
от опорного подшипника при помощи муфты и трубки
требуемой длины. Трубка увеличенной длины должна иметь
опору с целью обеспечения прямоты и горизонтальности без
смещений (используйте спиртовой строительный уровень).
Нанесите трубный герметик во всех местах соединений.
В случае использования системы циркуляции смазочного
масла, уровень масла контролируется дренажной системой и
необходимость в уровнемере отсутствует.
ОПЦИИ
В случае использования системы циркуляции смазочного
масла, вставьте два трубных штуцера малого диаметра в
отверстия крышки корпуса и плотно закрутите к вкладышу.
