2
МОНТАЖ ОСНОВАНИЙ
ПРЕДУПРЕЖДЕНИЕ.
С
целью
предотвращения
непреднамеренного запуска привода соблюдайте
приведенные ниже указания. Перед началом работ
отключите электропитание и заблокируйте рубильник с
установкой предупреждающих табличек. Невыполнение
данного требования может привести к травмам.

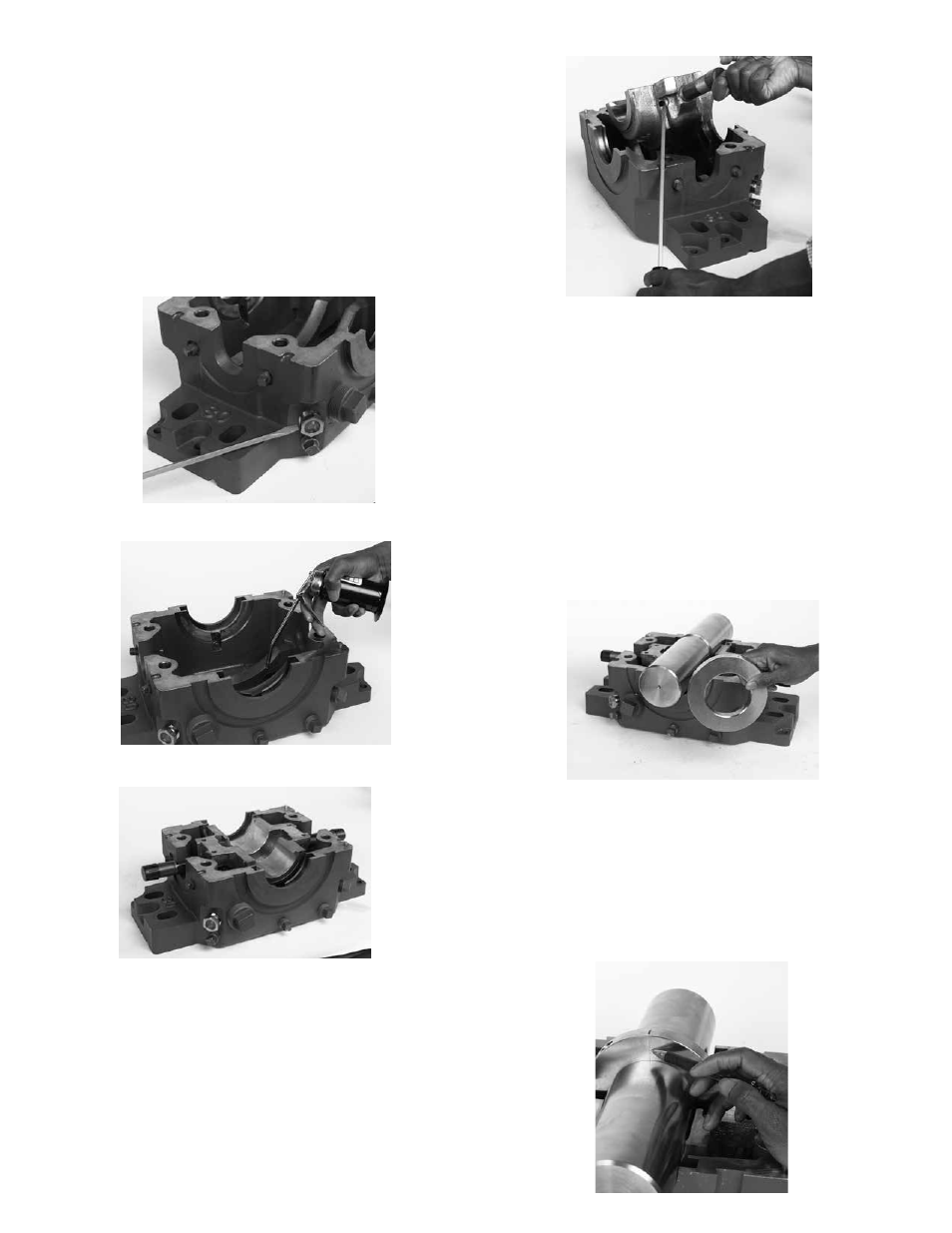

Убедитесь в жесткости, горизонтальности и надежности
опоры крепежной конструкции. Расположите основание
подшипника на пьедестале с установкой масломера в
позиции, указанной на сборочном чертеже. НЕ затягивайте
крепление основания подшипника к пьедесталу.
Нанесите масло на сферические седла основания корпуса.
Установите основание вкладыша в основании корпуса.
В связи с плотной посадкой вкладыша в корпус может
потребоваться закрутить болтовое соединение основания
корпуса для продвижения вкладыша в седло. На данном этапе
проведите предварительную проверку юстировки.
При использовании системы циркуляции смазочного масла
или термопар убедитесь в соответствии отверстий вкладыша
и корпуса после сборки опорного подшипника. Нанесите
масло на поверхности вкладыша подшипника.
ПРИМЕЧАНИЕ. Поверхности вкладыша механически
обработаны с малыми допусками. Необходимость в
зачистке расточенного отверстия отсутствует.
МОНТАЖ ВАЛА И УПОРНОГО КОЛЬЦА
Осмотрите вал для проверки качества поверхности (32 Ra или
лучше), отсутствия задиров, неровностей и загрязнений.
У подшипников с неподвижной опорой проверьте упорное кольцо
на задиры и царапины. Отшлифуйте любые обнаруженные
царапины на поверхностях упорного кольца тонким абразивом
на тканевой основе (НЕ наждачной бумагой).
В случае использования зажимного упорного кольца убедитесь
в отсутствии загрязнений на стыках. Разместите обе половины
упорного кольца в канавку и затяните винты зажима попеременно
и равномерно с крутящим усилием, указанным в таблице 1.
ПРИМЕЧАНИЕ. Установочный и стопорный винты
поставляются отдельно.
Поверхности упорного кольца должны быть гладкими без
смещения на разрезе.
