Монтаж крышки вкладыша – Инструкция по эксплуатации Baldor Опорные подшипники RTL DODGE SLEEVOIL Размеры 3-7__16” до 12”
Страница 4
4
пазов в стальной подложке. Надавите на баббитовую поверхность
по направлению к упорному кольцу и проверните кольцо вокруг
вала в полость вкладыша.
Установите упорную шайбу в канавку в основании вкладыша.
Проворачивайте обойму до остановки упорной шайбой
Установите другую половину обоймы (имеющую два
профрезерованных паза в стальной подложке) на упорном
кольце баббитовыми поверхностями к кольцу.
Очистите и смажьте второй комплект обоймы и установите
подобным образом. Может потребоваться слегка переместить
вал с целью получения достаточного зазора в полости
вкладыша для установки нижней половины обоймы.
ВНИМАНИЕ. подшипник не закреплен на месте и может
перемещаться.
Общий осевой зазор между обоймами и упорным кольцом
составляет 0,04 - 0,08 см (0,015 - 0,030 дюймов).

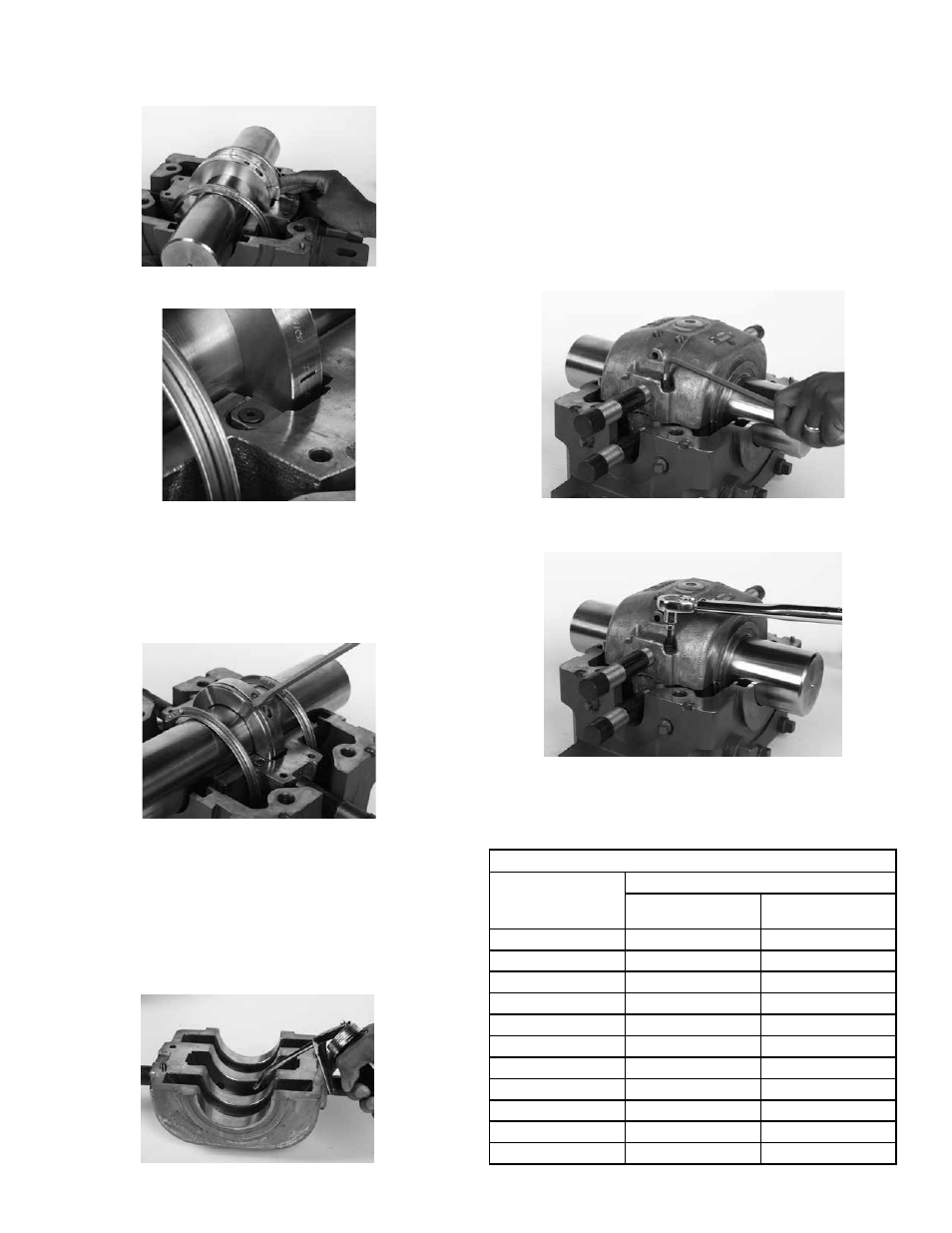

МОНТАЖ КРЫШКИ ВКЛАДЫША
Нанесите масло на участок размещения подшипника в
крышке вкладыша.
ПРЕДУПРЕЖДЕНИЕ. В случае необходимости снятия
крышки вкладыша убедитесь в нахождении обеих
верхних половин обойм на месте у упорного кольца. Если
половина обоймы будет поднята с крышкой вкладыша
может произойти последующее падение детали с
травмированием персонала.
ОСТОРОЖНО определите расположение крышки вкладыша
на основании. Данные вкладыши SLEEVOIL имеют сборочные
риски, выштампованные на стыке с одной стороны.
Указанные сборочные риски гарантируют сочетание деталей
и сохранение критически важного расположения узлов.
Убедитесь в свободном ходе смазочных колец. Торцевые
поверхности вкладыша не должны иметь заметного смещения.
Установите крепежные винты с головкой под шлиц и затяните
попеременно с усилием из таблицы 2.
ПРИМЕЧАНИЕ. Если крышка вкладыша подшипника с
неподвижной опорой не опускается на место, снимите крышку
и повторно вставьте обоймы плотно к упорному кольцу.
Установите крышку вкладыша.
Таблица 2
RTL
РАЗМЕР SLEEVOIL
БОЛТЫ КРЫШКИ ВКЛАДЫША
РАЗМЕР РЕЗЬБЫ
КРУТЯЩЕЕ УСИЛИЕ
(Nm)
3-7/16
5/16 - 18
14,9
3-15/16
5/16 - 18
14,9
4-7/16
5/16 - 18
14,9
4-15/16
5/16 - 18
14,9
5-7/16
5/16 - 18
14,9
6
3/8 - 16
27,1
7
½ - 13
67,7
8
½ - 13
67,7
9
½ - 13
67,7
10
¾ - 10
237
12
¾ - 10
237
