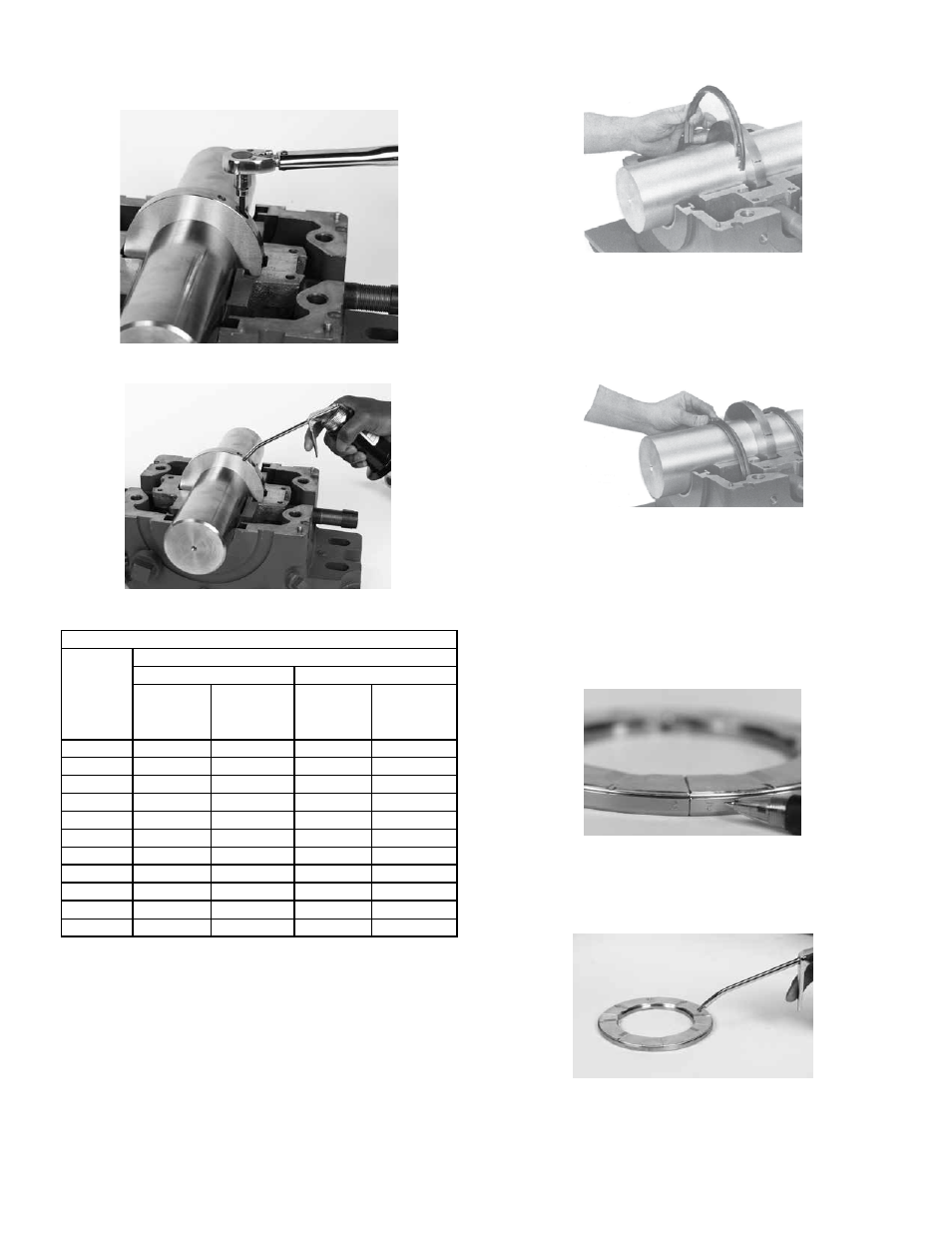

Монтаж смазочных колец, Монтаж обойм – Инструкция по эксплуатации Baldor Опорные подшипники RTL DODGE SLEEVOIL Размеры 3-7__16” до 12”
Страница 3
3
Затяните установочные винты с усилием, указанным в таблице
1. Установите и затяните стопорные винты с усилием 1/10
от значения, указанного для установочных винтов.
Смажьте вал маслом на участке подшипника и ОСТОРОЖНО
установите вал на место.
Таблица 1
RTL
SLEEVOIL
РАЗМЕР
УПОРНОЕ КОЛЬЦО
ЗАЖИМНОЙ ВИНТ
УСТАНОВОЧНЫЙ ВИНТ
РАЗМЕР
ВИНТА
(ШЕСТИГР.
ГОЛОВКА)
ДИНАМОМЕ-
ТРИЧЕСКИЙ
КЛЮЧ
(Nm)
РАЗМЕР
ВИНТА
(ШЕСТИГР.
ГОЛОВКА)
ДИНАМОМЕ-
ТРИЧЕСКИЙ
КЛЮЧ
(Nm)
3 7/16 RTL
¼ - 20NC
18,8
5/16 - 24NF
18,8
315/16 RTL
¼ - 20NC
18,8
5/16 - 24NF
18,8
4 7/16 RTL
¼ - 20NC
18,8
5/16 - 24NF
18,8
415/16 RTL 5/16 - 18NC
36,7
5/16 - 24NF
18,8
5 7/16 RTL
3/8 - 16NC
65,53
3/8 - 16NC
31,07
6 RTL
½ - 13NC
161
3/8 - 16NC
31,07
7 RTL
½ - 13NC
161
3/8 - 16NC
31,07
8 RTL
½ - 13NC
161
5/8 - 11NC
135,6
9 RTL
5/8 - 11NC
316,4
5/8 - 11NC
135,6
10 RTL
¾ - 10NC
316,4
5/8 - 11NC
135,6
12 RTL
¾ - 10NC
316,4
5/8- 11NC
135,6
Упорное кольцо должно быть отцентровано в полости
основания вкладыша.
МОНТАЖ СМАЗОЧНЫХ КОЛЕЦ
ПРИМЕЧАНИЕ. НЕ используйте смазочные кольца при
наличии в крышке вкладыша перегородок, установленных
в канавках смазочных колец.
Разберите половины смазочных колец посредством извлечения
всех винтов. Оставление винтов на местах с целью использования
в качестве шарниров может привести к повреждению фиксатора
кольца.
Установите смазочное кольцо вокруг наружной части основания
вкладыша на вале.
Установите винты смазочного кольца для обеспечения надежного
крепления. Повторите указанные действия для второго кольца.
Убедитесь в свободном вращении смазочных колец на валу.
МОНТАЖ ОБОЙМ
Для подшипников с неподвижной опорой выполните
указанные ниже действия.
Очистите один комплект обойм с баббитовой заливкой.
ПРИМЕЧАНИЕ. Обоймы состоят из сопрягаемых половин
и НЕ должны взаимозаменяться.
Тщательно отшлифуйте любые царапины на баббитовой
поверхности при помощи тонкого абразива на тканевой
основе (НЕ используйте наждачную бумагу или шкурку).
Обильно смажьте маслом половины обоймы.
Сначала установите половину обоймы без профрезерованных
