2
Данные средства крепления предназначены для всех конфигураций и типов выходного вала. При заказе, пожалуйста, указывайте монтажное положение
с целью заливки корректного объема масла. В случаях установки в положениях, отличных от показанных в настоящем документе для определенных
объемов масла, пожалуйста, см. информацию раздела о монтаже в наклонном положении каталога QUANTIS и обратитесь в инженерно-технический
отдел компании-производителя.
Уровень масла
Вентиляция
Слив масла
A6
A4
A3
A2
Горизонтальная - напольная установка
Вертикальная настенная установка –
вал двигателя вверх
Вертикальная настенная установка –
вал двигателя вниз
Горизонтальная – настенная установка
Горизонтальная - потолочная установка
Горизонтальная - настенная установка
QUANTIS
DODGE
*
QUANTIS
DODG
E
*
*
QUANTIS
DODGE
QUANTIS
DODG
E
*
QUANTIS
DODG
E
*
QUANTIS
DODG
E
*
A2
A1
A5
* См. на обратной стороне
Устройства HB38 и HF38 являются герметичными и оснащены только одной пробкой для целей заполнения и слива.
Не рекомендуется использовать затемненные монтажные положения. Использование изделия в не рекомендованных монтажных положениях
аннулирует гарантийные обязательства производителя касательно периода эксплуатации.

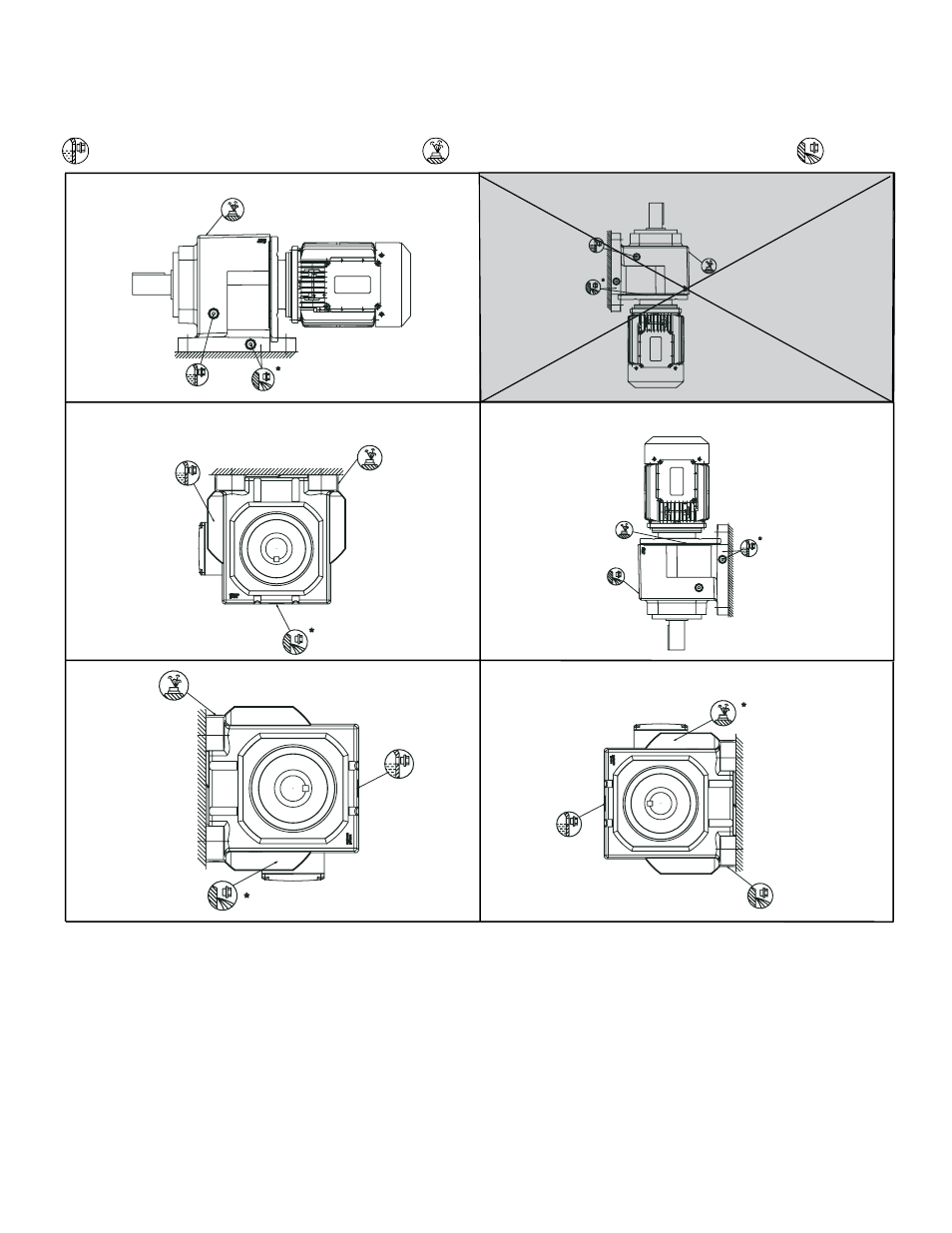

Рис. 1. Монтажные положения.
