Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XL 229
7.3.5 Отвод воды из подвалов
Для автоматического отвода воды из места монтажа напорной установки для
отвода фекалий согласно EN 12056-4 следует установить приямок насоса (Fig. 9).
• Определить параметры насоса (поз. 10) согласно напору установки. Размеры котло-
вана на полу места монтажа составляют как минимум 500 x 500 x 500 мм.
• Благодаря трехходовому крану (поз. 11, принадлежности) осуществляется пере-
ключение как ручного отвода воды из резервуара, так и приямка насоса посредс-
твом ручного мембранного насоса (поз. 12).
7.4 Электроподключение
ОПАСНО! Угроза жизни!
При неквалифицированном выполнении электроподключения существует угроза
жизни от удара электрическим током.
• Электроподключение должно выполняться только электромонтером, уполно-
моченным местным поставщиком электроэнергии, в соответствии с действую-
щими местными предписаниями.
• Соблюдать инструкции по монтажу и эксплуатации прибора управления и прина-
длежностей!
• Перед началом любых работ отключить источник питания
• Вид тока и напряжение в сети должны соответствовать данным на фирменной
табличке.
• Предохранители со стороны сети:
• DrainLift XL 2/10: 25 A, инерционные
• DrainLift XL 2/15: 25 A, инерционные
• DrainLift XL 2/20: 25 A, инерционные
• DrainLift XL 2/25: 25 A, инерционные
УКАЗАНИЕ: В целях повышения безопасности эксплуатации предписывается
использование защитного автомата с характеристической кривой K, разъединяю-
щего все фазы.

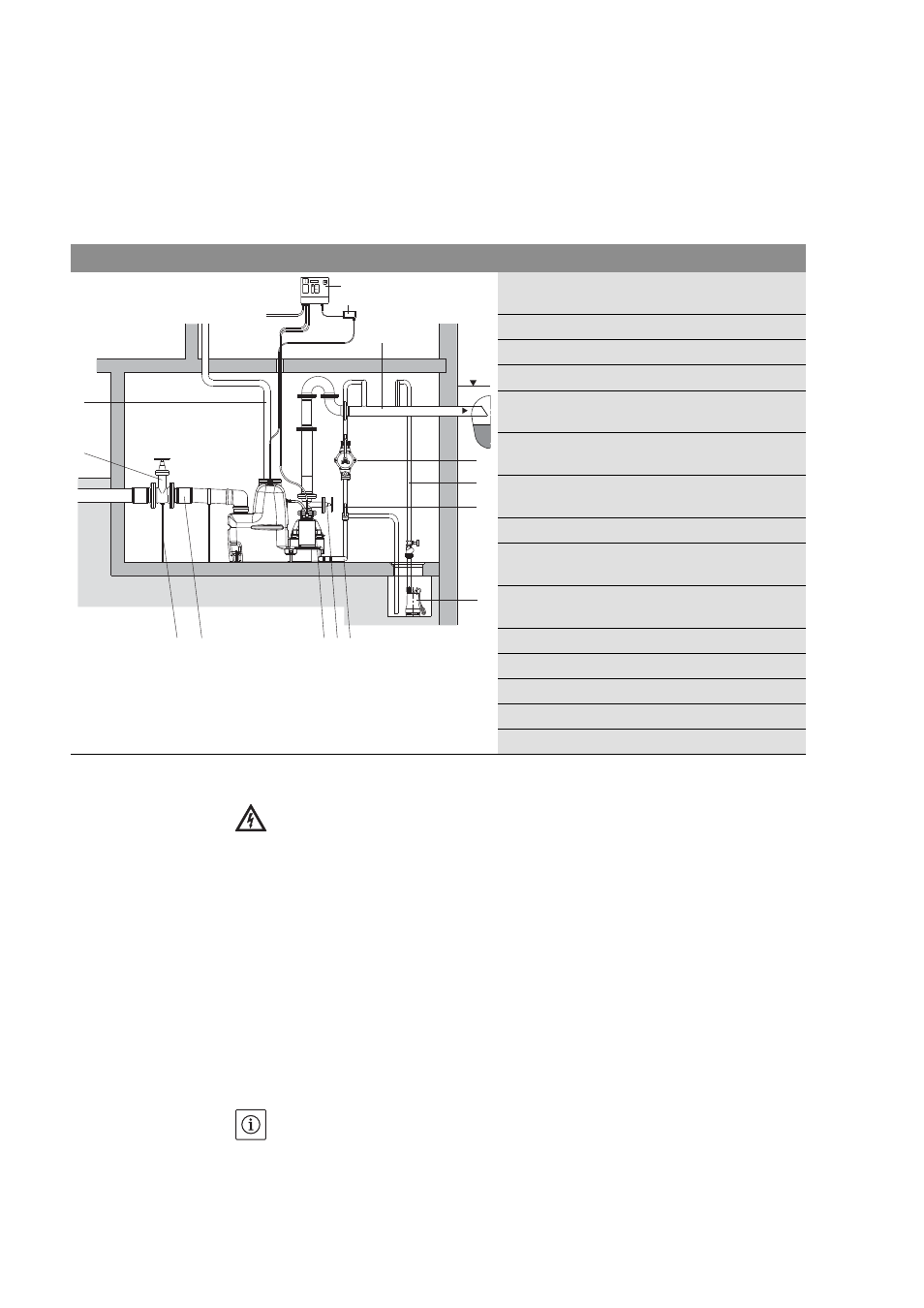

Fig. 9: Пример инсталляции

Уровень обратного подпора (обычно
верхний край дорожного покрытия)
1 Воздухоотвод (через крышу)
2 Напорный трубопровод
3 Приток
4 Запорная задвижка на подводящем тру-
бопроводе
5 Арматурная опора, предназначенная для
весового уравновешивания
6 Запорная задвижка напорного трубопро-
вода
7 Обратный клапан
8 Трубопровод для опорожнения, резер-
вуар
9 Трубопровод для опорожнения, приямок
насоса
10 Насос для водоотведения
11 Трехходовой кран
12 Ручной мембранный насос
13 Зенеровский барьер
13 Прибор управления DrainControl PL2
12
9
11
6 8 7 3 5
10
2
1
4
14
13
