Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XL 227
УКАЗАНИЕ: Время от времени проверять соблюдение диаметра выпиливания
175 мм для DN 150 или 124 мм для DN 100, т. к. от этого в значительно степени
зависит герметичность присоединения трубы.
В подводящем трубопроводе перед резервуаром при монтаже установки внутри
здания согласно EN 12056-4 требуется задвижка (принадлежности) (Fig. 9).
7.3.3 Патрубок для отвода воздуха DN 70
Стандарт EN12050-1 предписывает подключение установки к воздухоотводу, уда-
ляющему воздух через крышу, обязательно требующемуся для безупречного фун-
кционирования установки. Подключения осуществляется при помощи патрубка
DN 70 на крышке резервуара посредством прилагающегося соединительного эле-
мента Konfix. Для этого отпиливается дно соединительного штуцера DN 70 прибл. в
15 мм от верхней кромки патрубка и над утолщением (см. Fig. 7). Удалить стружку и
излишний материал. Соединительный элемент Konfix надеть до внутреннего бур-
тика и закрепить прилагающимся шланговым хомутом, затем открыть, потянув за
язычок, и вставить воздухоотводную трубу, смазав ее смазочным средством. Закре-
пить воздухоотводную трубу от выскальзывания зажимами и всегда прокладывать
ее с уклоном по отношению к установке.

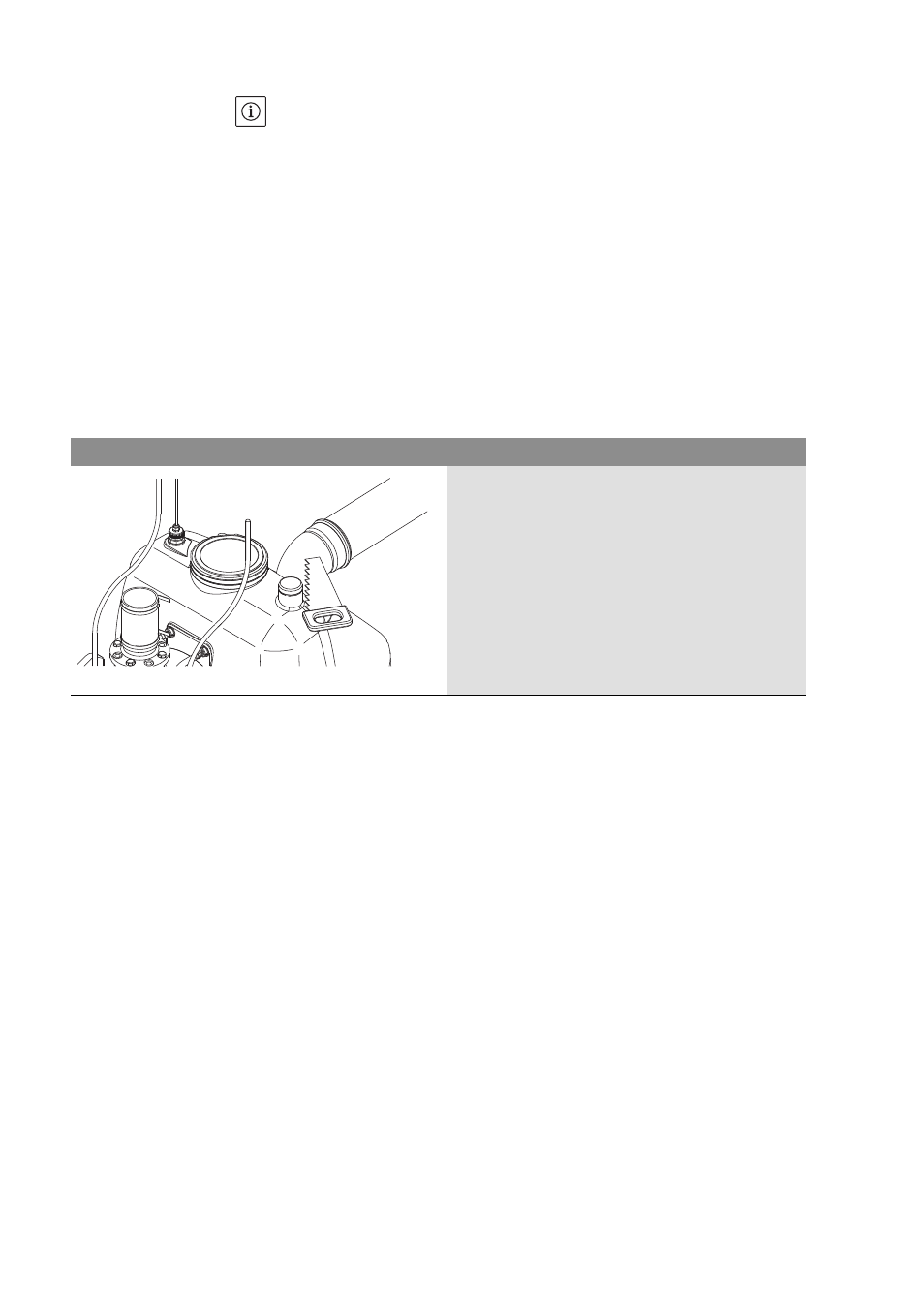

Fig. 7: подключение патрубка для отвода воздуха DN 70
1. Отпилить дно патрубка DN 70 – кромка реза в 15 мм
от верхней кромки патрубка и над утолщением
2. Удалить стружку и излишний материал
3. Надеть и закрепить соединительный элемент Konfix
4. Открыть соединительный элемент Konfix – потянуть
за язычок
5. Вставить воздухоотводную трубу – при необходи-
мости использовать смазочный материал
