Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XL 223
• Соблюдать размеры согласно монтажному чертежу (Fig. 2).
• Согласно EN 12056-4 места монтажа установок водоотведения должны быть доста-
точно большими, чтобы обеспечить свободный доступ к установке во время управ-
ления или работ по техническому обслуживанию.
• Для эксплуатации и технического обслуживания деталей необходимо оставить
рядом с ними и над ними достаточное рабочее пространство шириной или высотой
как минимум 60 см.
• Место монтажа должно быть защищено от мороза, проветрено и иметь хорошее
освещение.
• Монтажная поверхность должна быть прочной (подходить для установки дюбелей),
горизонтальной и ровной.
• Проверить расположение уже имеющихся или еще монтируемых подводящих
и напорных трубопроводов, а также воздухоотводов относительно возможности
подключения к установке.
• Выбрать подходящее место установки с учетом размеров прибора и доступности
мест подключения.
• Размеры прибора управления (В x Ш x Г): 320 мм x 300 мм x 120 мм
• Прибор управления и зенеровский барьер устанавливать в сухом и защищенном от
мороза месте.
• Место установки должно быть защищено от прямых солнечных лучей.
• При наружном монтаже учитывать данные каталога и принадлежностей.
• Соблюдать инструкции по монтажу и эксплуатации принадлежностей!
7.2 Монтаж
Поставить установку на ровный прочный пол и выверить ее.
Согласно EN 12056-4 напорные установки для отвода сточных вод должны быть
смонтированы в фиксированном положении.
Подвергающиеся противодавлению установки следует монтировать с защитой от
противодавления.
7.3 Подсоединение трубопроводов
Все трубопроводы должны быть смонтированы гибко, без напряжения и со звуко-
изоляцией. На установку не должны воздействовать усилия трубопроводов и
моменты; трубы (включая арматуру) следует закреплять и подпирать таким обра-
зом, чтобы на установку не воздействовали ни растягивающие усилия, ни усилия
сжатия.
Тщательно выполнять все присоединения линий. При соединениях посредством
шланговых хомутов тщательно их затягивать (крутящий момент затяжки 5 Нм!).
Не уменьшать диаметр трубы по направлению потока.
В подводящем трубопроводе перед резервуаром и после обратного клапана
согласно EN 12056-4 всегда требуется задвижка. (Fig. 9).

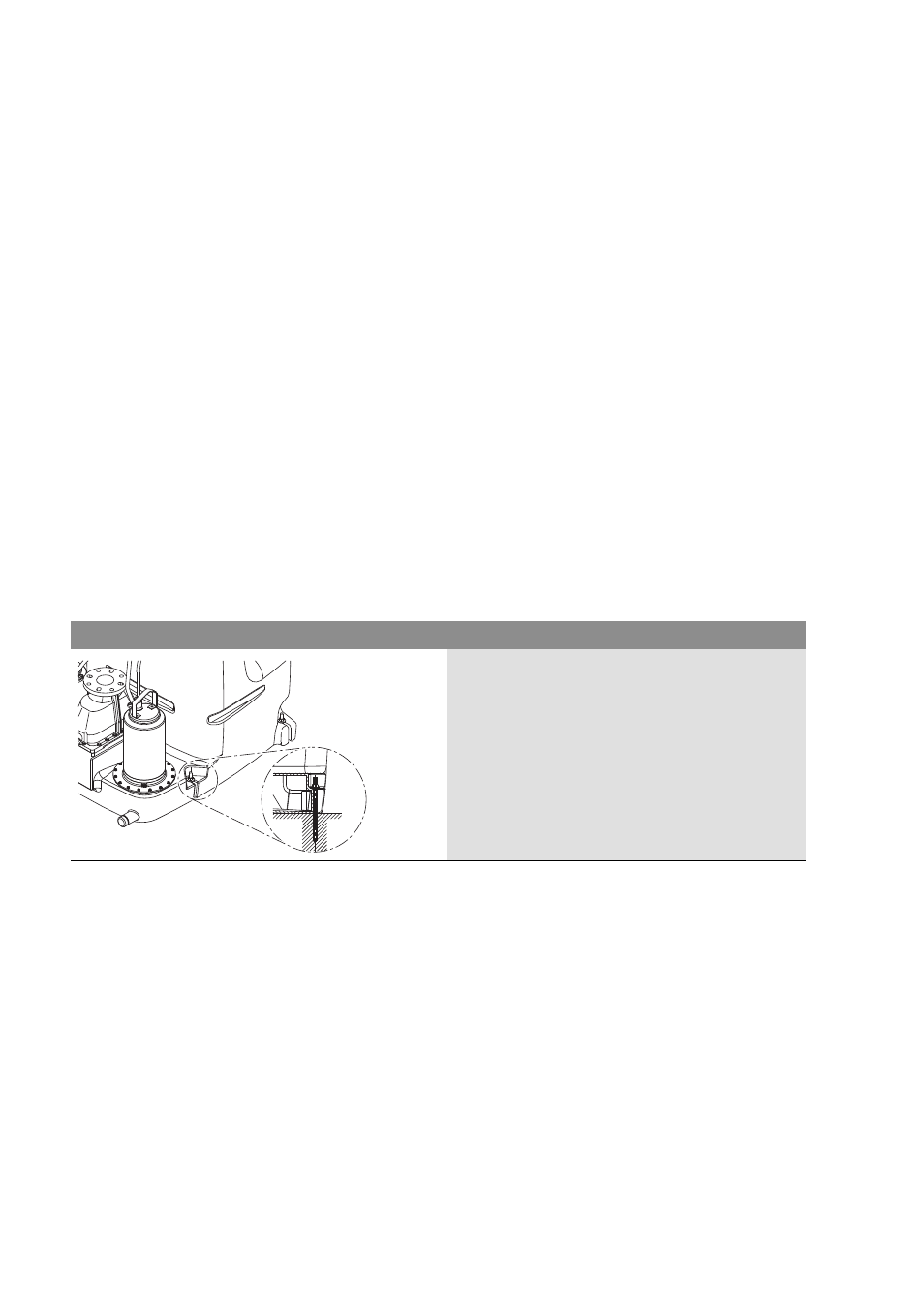

Fig. 3: защита от противодавления
Посредством прилагающегося крепежного материала
зафиксировать установку на полу (Fig. 3).
• Обозначить положение отверстий на полу для креп-
ления в боковые шлицы резервуара
• Просверлить в полу отверстия
• Монтаж прилагаемых резьбовых стержней согласно
монтажному рисунку и прилагаемой инструкции о
пользовании для патронов со строительным раство-
ром
• После затвердевания патронов со строительным рас-
твором закрепить резервуар на земле защищенным от
противодавления образом
